1420A万能外圆电气故障

HP6910 · 发表于 2010-3-20 18:04:48

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

请教各位高手：M1420外圆磨床磨削任意工件外圆时，圆度正常，但光洁度不好，有轻微振纹。工作台横向移动时振动，而且是往右边移动时振动大，返回时振动小。导轨有油，该磨床大修才两个月。不知是什么原因，请各位高手指点一下，谢谢。

上三机1420A万能外圆电气故障,具体为通电后水泵和油泵同时运行.也就是电气图纸上面的KM7和KM5闭合.本人从事修理这么多年,任是查不出毛病,跪求高手答疑.热切期盼!

制造磨床 · 发表于 2010-3-21 14:51:28

那不叫振动  那叫工作台爬行呵呵  你的床子导轨是静压的吧如果是的话帮你分析以下

第一可能是浮起量太小或油缸压力过小  检查液压系统压力
第二可能是油脏了导致油孔堵塞哪一个角没有浮起来  检查油孔是否有堵塞
第三可能是你的导轨有垃圾进去了好好检查检查
你的电气故障最好能把电气图发一下光凭你的描述很难判断
不过应该问题都不大
你哪的啊  近的话我帮你看看也行

壮志雄心 · 发表于 2010-3-22 20:18:48

电气故障可能是磨内圆时用的那个限位开关没有断开

HP6910 · 发表于 2010-3-23 07:18:32

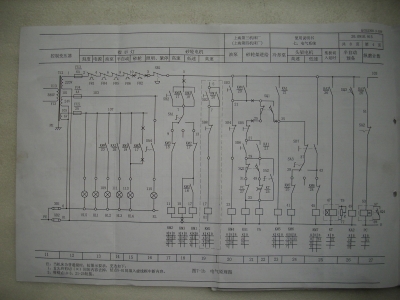

一直磨外圆,没有磨过内圆.应该不是那个开关的问题,而且根据图纸,就算这个开关有问题,也不会产生KM5,,KM7同时通的问题.图纸是MMB1420A的,多了一点东西,不过也能看的出来,因为其他的都是一样的

HP6910 · 发表于 2010-3-23 07:21:17

KT,KA2,PC是没有的,就是KT前面的部分.看上去比较简单,但是KM5和KM7一通电就吸合.线路看上去没有什么毛病.很是弄不明白.我是宁波的.

樵夫神功 · 发表于 2010-3-23 10:21:37

1油太脏，洗滤网。2换油泵和油。3光度不好砂轮没修好，排除爬行后在检查运转部分间隙值。
电器问题太简单，抓住接住器两个启动线追上去，找到段接点ok.不用看图纸，重点按钮部分。

HP6910 · 发表于 2010-3-23 17:29:08

1油太脏，洗滤网。2换油泵和油。3光度不好砂轮没修好，排除爬行后在检查运转部分间隙值。3 _0 F: W+ g+ o5 X) R& U. I
电器问题太简单， ...) A8 r$ Y( u/ I( o) d2 Z: y) r
樵夫神功发表于 2010-3-23 10:21
6 d* k; r% g; B' N

登录/注册后可看大图

不是不能吸合,而是一通电不用动任何按钮KM5,KM7就自动吸合了,按照图纸,是不可能出现这样的问题的,但是又检查不出来是什么问题.很烦人.

制造磨床 · 发表于 2010-3-23 20:59:53

水泵和油泵同时运行一通电不用动任何按钮KM5,KM7就自动吸合？？
油泵是 M4 啊
你水清楚嘛

HP6910 · 发表于 2010-3-25 06:09:08

回复 8# 制造磨床 不是油泵,就水泵,就是KM5和KM7.这个图纸不是1420A的,还是有一点区别的.

制造磨床 · 发表于 2010-3-28 13:25:32

看看KA1吸吗检查SB7和SQ1 如果都好的肯定是你的线路出毛病了
我在温州过几天回无锡路过宁波
如果你实在弄不好我去帮你弄
很简单的图纸啊

liu8859036 · 发表于 2010-4-4 08:17:23

你看一下工作台换向杆是否有问题，

liu8859036 · 发表于 2010-4-4 08:27:36

我看一下电路图。
只有砂轮引进时，挨到了行程开关使常闭触点断开，常开触点接通，冷却才打开KM5才工作，KM7接通为头架高速。

HP6910 · 发表于 2010-4-6 15:47:02

终于弄好了,其实是双速电机的问题,主要是航空插头里面短路,很多线都碰在一起了,所以才造成这个的问题,谢谢大家的帮忙

fyx8686 · 发表于 2011-12-11 18:52:31

学习一下，，，，

yjbycl · 发表于 2011-12-17 21:54:16

液压系统有空气，把工作台全速全程运行10来次再看看！
