导轮位移角度怎么调

徐秋萍 · 发表于 2010-3-22 12:08:34

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

研磨者，现在我的导轮的位移角度在6的位置，但修出来的导轮形状是靠身体这边的导轮直径小，里面的直径大，我想把它修成直径一样大小，角度要怎么调？

研磨者 · 发表于 2010-3-22 12:24:50

改成一样大就调整成 0 即可。

如果没有调整经验，建议不要去随便动这个，因为会很麻烦，动了1个牵扯到所有的角度。

参考这个帖子：
http://www.chmcc.cn/thread-7033-1-1.html

lymzk176 · 发表于 2010-3-23 15:31:10

调整零度可以吗？请研磨者指教

研磨者 · 发表于 2010-3-23 16:23:00

上面说了可以的

双无 · 发表于 2010-3-24 23:01:01

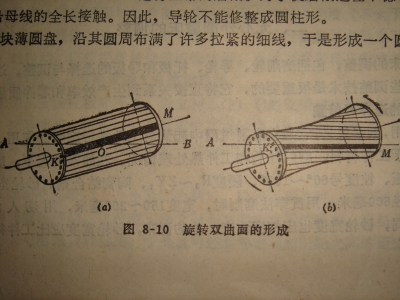

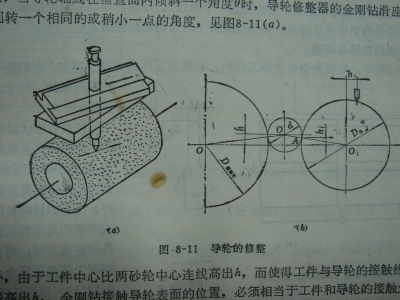

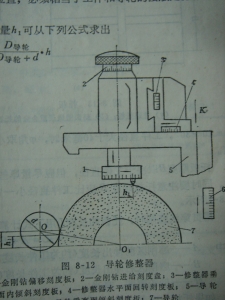

导轮在经过位移量和修整角调整后所修出的导轮是一个两头大中间小的双曲线形状,位移量的调整与中心高有关;修整角的调整与流量倾角有关,但这两项的值均不能大于实除值,也就是说位移量小于中心高;修整角小于流量倾角.其最终目的是要让工件在磨削区与导轮成线接触使其成圆度好.位移量前后移动可调整磨削时火花位置的改变.但调整位移量后需重修导轮方能有效果.

徐秋萍 · 发表于 2010-3-26 23:01:34

请教无双，那个图是从哪本书上找来的，我想看一下

无心圣手 · 发表于 2010-3-27 21:13:44

学习了！谢谢无双。

MCCarl · 发表于 2010-3-28 19:23:58

今天终于又学咯点
原来导轮不能修成圆柱形

双无 · 发表于 2010-4-29 20:36:43

本帖最后由双无于 2010-4-29 20:44 编辑

你可找老版本的磨工教材看一看.如果用在切入磨,导轮就应修成圆柱体.流量角,位移量均要归零.无心磨不光有通磨还有切入磨请记住.

酸果果 · 发表于 2010-5-21 16:39:05

很不错，很详细，谢谢LZ提供的资料。。。。:D

太阳岛 · 发表于 2010-6-15 21:17:56

讲得很透彻，徒儿们都来拜师吧

164242035 · 发表于 2010-6-16 08:39:08

跟我这本1982年版的磨工工艺学一样！定价1.6元！中国20年来还是这样的科技吗？

yjwffgxkj · 发表于 2010-6-16 22:49:43

无双你讲的真好啊，学习了！

yjwffgxkj · 发表于 2010-6-16 22:51:35

那请问一下工件磨好后有圈痕是怎么会事啊

陈毅龙 · 发表于 2010-8-10 19:42:07

本帖最后由陈毅龙于 2010-8-10 19:43 编辑

在用无锡10160机通磨轴承30MM－50MM外圈时从理论上讲导轮前面直经稍大点是不是圆度会更好点，其它角度不变，请问无双是这样吗？

006061 · 发表于 2010-8-13 20:54:16

看到这个，我是什么都不懂了
头大了
哎
要跟各位师傅学习的太多了
