有兴趣的来看看,有点难度哦!~

   火... [复制链接]
发表于 2010-3-30 16:30:56 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
: r1 g6 S$ s' f1 A$ Q3 v) i/ K3 Y) B
, _2 V7 G& z, @! L9 C: u; g( S7 W: |# d7 Q: d/ A: f

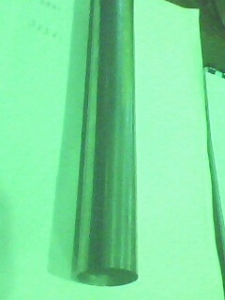

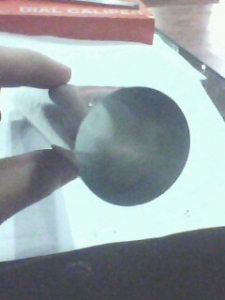

材料:不锈钢    长度:270mm   外经:约30.25mm    孔径:约30.15mm     特点:壁薄,比较软,通孔
! `" I3 r6 E/ E- R5 G9 h    技术要求: 1.整体外经需加工,公差为30.220~30.230mm
9 O  G! w/ s; J                   2.整体内孔需加工,加工内孔后,工件壁厚需控制在0.035~0.045mm
1 \( N1 y3 y3 j                   3.真直度0.005mm以内,真圆度0.005mm以内,同心度0.008mm以内! S2 B/ @9 C. \2 Z: Z4 {1 ?8 i
注:加工需考虑工件较薄较软的特性,加工时防止变形,暂不考虑效率,诚请业内人士共同探讨研究,用什么磨床,何种方式,哪样步骤去加工?我相信,在你一言,他一句中,这中工件也能被我们大家搞定!

评分

参与人数 1威望 +20 收起 理由
研磨者 + 20

查看全部评分

发表于 2010-3-30 16:48:28 | 显示全部楼层
好难度哦,学学
0 I. ]0 D; T* t- r& \9 N7 x0 DMARK一下!
发表于 2010-3-30 18:24:17 | 显示全部楼层
比较有难度
发表于 2010-3-30 18:26:23 | 显示全部楼层
想想···不可能吧 这样的都可以干··。      等待高手   谁能干算谁狠
发表于 2010-3-30 18:38:05 | 显示全部楼层
工件壁厚需控制在0.035~0.045mm! H: ~( X' j7 m. q0 O3 b* g
什么概念 工件拿起来就塌了 反正对这活无语了 .
发表于 2010-3-30 19:56:11 | 显示全部楼层
磨床能加工出来吗·6 [3 H: R- W" ^
期待高手解析··
发表于 2010-3-30 20:16:07 | 显示全部楼层
工件内径用棒料配孔 棒料外径公差和零件孔公差必须紧配合 磨零件外圆估计没问题 但零件内孔加工就有点困难了 我想这种零件 可以去不锈钢管公司定做 应该可以吧 他们加工应该要简单一些

点评

加芯棒紧配合不可能吧!这么薄的工件紧配合后拿出来还成形吗?  详情 回复 发表于 2011-10-17 15:36

评分

参与人数 1威望 +24 收起 理由
研磨者 + 24 感谢你的专业知识

查看全部评分

发表于 2010-3-30 21:00:03 | 显示全部楼层
真直度0.005mm以内,真圆度0.005mm以内,同心度0.008mm以内     我看不锈钢管公司也趴下吧 可以说是不可能完成的任务了,   内外圆同心度太高了 内孔加芯棒····  达不到
发表于 2010-3-30 21:13:58 | 显示全部楼层
外径还能做``内孔要怎么搞呢?
发表于 2010-3-30 21:26:35 | 显示全部楼层

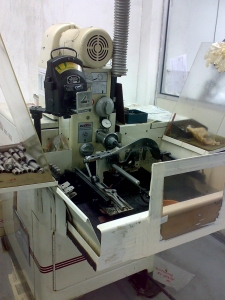

用这种内圆磨,可以做到- I+ C  q* |. D1 A2 |! D( M/ v1 n

$ @! u' a! z% }  Z7 c7 r 20090413169.jpg
 楼主| 发表于 2010-3-31 11:42:57 | 显示全部楼层
回复 11# jwwp116
6 v1 ^7 ^3 [- H1 W/ k) R9 q# J- l# d$ j6 x( F5 c: I( J$ C# g& j
1 q) B$ G7 P  r8 e
    能介绍下用这种磨床使用什么方法加工吗?
 楼主| 发表于 2010-3-31 11:53:09 | 显示全部楼层
回复 8# 上野
/ k5 _& H1 X9 ?+ \, Q) K: I! M. x( }$ u/ q! B  p3 v0 E

% B2 ]- M. ^- O( L  q    正如你所说,外径用这种方法也有一定的可行性,同样,内孔也做一个棒料,棒料做个孔,将工件紧密配合在孔内,夹持外部棒料加工。。。但同心度不知能否保证。。。。。仅个人看法,可行性还得大家探讨
发表于 2010-3-31 13:21:16 | 显示全部楼层
即便是刚开始做好了,都达到了要求好了.你就这样把工件放手心,马上完蛋.变形太快.呵呵,大家觉得呢
发表于 2010-3-31 16:26:05 | 显示全部楼层
上面那机器是研磨孔的 操作很简单 我们公司就有这种机器
发表于 2010-3-31 16:37:01 | 显示全部楼层
上面说的零件的园度 和同心度 你怎么去测量呢 加在卡盘上打圆度 已经不好打了 检测都是问题   象这种零件去内圆磨和外圆磨得话是不现实的 真的要做的话 还是去不锈钢管厂叫他们去想办法吧
发表于 2010-3-31 17:57:15 | 显示全部楼层
