分享 2个角度不同打R给你公式一次性OK

   火... [复制链接]
发表于 2010-4-1 10:24:32 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

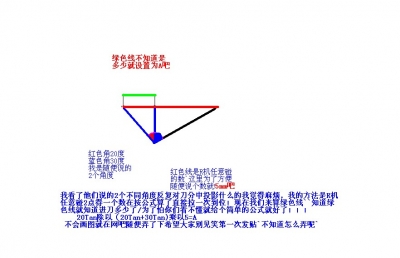

其实2个角度不一样知道公式就很简单就打出来了不用2边对刀反复分中找一个点`R机任意碰2点得一个数就能算出来了`图片上我给了一个公式希望能帮助还不会的`还有一些工件也可以摆个正玄台直接打一个角的R就OK了`看什么样的工件自己灵活运用~~刚刚来论坛有好多帖子我都还看不到怎么回事哦`

评分

参与人数 2威望 +30 收起 理由
sj3145600140 + 6
研磨者 + 24

查看全部评分

发表于 2013-9-13 21:40:56 来自手机 | 显示全部楼层
楼主发帖要清晰点中间蓝线与红线垂直的成立条件要说明_R机对刀状态是摇好斜度而且对刀时两边斜度一致,红蓝线才会垂直。
! c6 J3 o* z; O然后后面的方法也没写全,有很多朋友在质疑,补充一下吧_& c1 T! D+ ~) h8 r
根据网名_花之恋
0 L8 z: Q8 F8 I的图计算可以这样! O% U6 d$ W' b( U+ d1 u! q* E; a, d
AD=5/(1+tan30/tan20)
; u) P% q9 Y! ?; I7 n* B有了AD用三角函数算出AC然后AC减去C点到实际要求的切点长度也就是切线长,(切线长很容易算出就不写了),所得这条线就是X轴Y轴到需求点的移动距离共同构成的直角三角形的斜边长,就能用三角函数算出X轴与Y轴的移动量。
  Z$ E% }6 U8 E4 y3 q5 D算出AD后的具体计算_. W/ t3 h4 Y' U  G8 ~# N* h" R
Y轴=sin20*(AD/sin20-r/tan((20+30)/2))
0 e) A- G, h2 }X轴=(把上述Y公式中sin20换成cos20或者用它们的相等关系算法很多自由发挥手机打字比打那些快见谅)" H5 A8 N8 q& A: e. J$ j& ^) w
到这一步问题可能就会出现了,按计算数摇过去后R机摇到对面30度对刀验证计算正确性的时候可能会使砂轮过切这是因为你的R机所设置的R与规格R误差太大比如你预留了间隙配合的余量有3条计算时又没有按R机实际设置值计算所以计算 时用R机实际值,一般不会超太多。电脑坏了手机打有不妥请指正。
发表于 2013-6-24 22:25:22 | 显示全部楼层

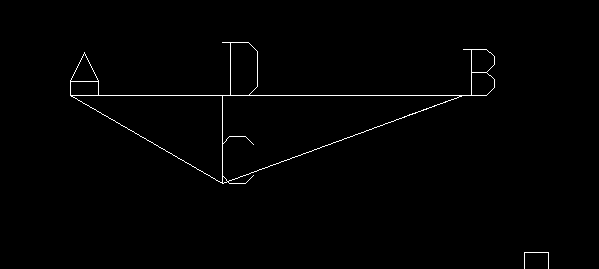

5=AD+DB

3 d! P8 r/ ~: u5 G# }4 o; {, J3 d
AD=DC/tan30
BD=DC/tan20
5=DC/tan30+DC/tan20=DC(tan30+tan20)/(tan30Xtan20)
DC=5(tan20Xtan30)/(tan20+tan30)
AD=DC/tan30=5Xtan20/(tan20+tan30)
这个公式的5代表前后轴的对刀数,但是我不明白下刀数是多少啊,A和D两点是任意的两点。
DCJ就不是下到数了,再次求解!谢谢!
发表于 2013-6-26 18:16:13 | 显示全部楼层
请问一下LZ ,R角机对刀沙轮俩侧面的斜度后(就是你的红色线的距离)要除以2后归0吗,再往后移动绿色线的距离是这样吗? 还是直接移到5-红色线距离的数
发表于 2010-4-1 11:54:56 | 显示全部楼层
呵呵,我R角修的不太好!
发表于 2010-4-1 19:17:42 | 显示全部楼层
好东西,前面的兄弟栽树,后面的兄弟乘凉!刚推算了一下,完全准确!
发表于 2010-4-1 19:27:44 | 显示全部楼层
好东西,前面的兄弟栽树,后面的兄弟乘凉!刚推算了一下,完全准确!
 楼主| 发表于 2010-4-2 08:31:54 | 显示全部楼层
回复 5# lg88356 ( [+ T% X$ j; I7 D# E/ K$ ?

$ Y; M; j0 s, l. M: S8 g- r4 E; }8 ~( O( L. y/ b5 `  h1 I2 h" x
    呵呵`我也是前几天看到别人发的论坛2个不同斜度接R`什么两边对刀反复分钟觉得麻烦`我也是2年前磨过一次想了好久才想起来公式`就发出来给大家分享下咯`
发表于 2010-4-3 12:05:30 | 显示全部楼层
20tan除以【20tan加30tan]乘以5是什么意思
发表于 2010-4-3 20:47:19 | 显示全部楼层
 楼主| 发表于 2010-4-4 05:54:59 | 显示全部楼层
回复 7# 向往 - t4 m9 g' M. ]. Q3 X. n

* Y/ i# }; p- H9 s+ L  N0 G9 t; v, }" q: V) y+ ^; @0 {4 m: d( C
    看看图片就懂了啊
 楼主| 发表于 2010-4-7 12:23:29 | 显示全部楼层
回复 7# wang4305241977 0 b/ l" W! U/ P8 p: a4 l
3 p0 z1 s) ^& ~$ c0 d
; X+ E$ C3 `4 f2 f" a+ ]
    5是R机任意碰的数`看下图片就明白了
 楼主| 发表于 2010-4-7 12:24:11 | 显示全部楼层
回复 6# 向往 ! P) o( c1 C# ]; X2 N6 k
5 Q) c# K/ h9 }1 O: E
! M, h' |, C4 n) Q, o
     5是R机任意碰的数`看下图片就明白了
发表于 2010-4-7 22:33:36 | 显示全部楼层
不错,明天试一下
发表于 2010-4-8 00:15:06 | 显示全部楼层
确实是如此
* W( K+ p  s4 Y. [# C不过还说要对刀才能知道现实的准确位置+ K" @+ }% v) L+ w  c$ M  \
这个方法当时我早想写啦
 楼主| 发表于 2010-4-8 08:32:49 | 显示全部楼层
对刀对得准的话一次就OK了啊`
发表于 2010-4-8 19:30:41 | 显示全部楼层
好,去试试
发表于 2010-4-11 00:18:01 | 显示全部楼层
我靠!+ _" U2 t& t3 Z$ H
我太他妈的感谢这位楼主了& Y3 U: p0 C: _0 w2 J. h; }
我学了一年的磨床
& c( z1 F+ [8 i3 Z师傅就是不让我搞这个0 h" a- n2 }0 C; v2 c$ N" u
钱我也花了不少0 _8 P1 o( D& i
楼主我的再造恩人啊!!

点评

知恩回报与更多的人!你也伟大!  发表于 2010-12-5 07:54
 楼主| 发表于 2010-4-11 19:21:27 | 显示全部楼层
哦哦哦`努力啊
