寻求加工工艺

maoyijiang1112 · 发表于 2010-4-5 17:02:28

您需要登录才可以下载或查看，没有账号？注册会员

×

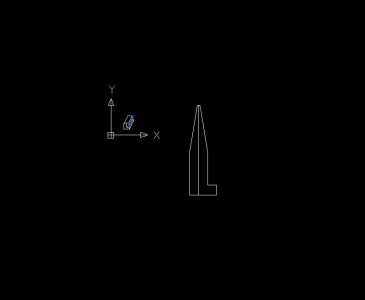

先上图

磨这两个斜面的时候应该怎样装夹啊？磨另一边的时候会栽头。

maoyijiang1112 · 发表于 2010-4-5 20:11:05

回复 2# ℡佐掱寫愛﹖

恩，忘了新建一个图页。

hhd160 · 发表于 2010-4-5 22:40:28

最好有个数
不然不好定工艺

亿万毫分 · 发表于 2010-4-6 20:57:21

这图看不明白

cjj20000 · 发表于 2010-4-30 23:12:15

工件是多大呀，太小就在正弦磁台点胶水。

maoyijiang1112 · 发表于 2010-5-1 08:09:05

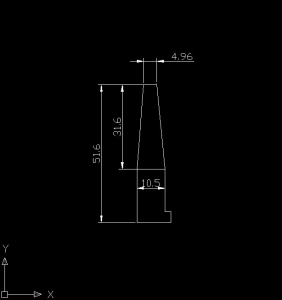

重新编辑

成型高手 · 发表于 2010-5-1 10:46:56

图纸不完整啊，不知道宽度哦。用批仕夹着磨一边斜度再吸磁台磨另外一个斜度，如果数量多的话，可以做专用的冶具配合冲子机磨

天研 · 发表于 2010-5-1 11:01:31

关键是加工另一面时，要用加工好的斜面上正弦台

醉清风 · 发表于 2010-5-1 12:11:22

关键是加工另一面时，要用加工好的斜面上正弦台) T& | W/ ` e- G
lg88356 发表于 2010-5-1 11:01

! I0 ?% B5 j4 A/ u" [( P/ N0 H
登录/注册后可看大图

就这样做。不过多的就麻烦。要挡好。

maoyijiang1112 · 发表于 2010-5-1 15:17:09

本人是一点一点的的在磁台上磨的，好难！！控制不住，老栽头。

自动冲压 · 发表于 2010-5-1 21:54:52

呵呵我时常在想在磁台上打个洞攻个螺纹用压板压着不就可以啦

haohao · 发表于 2010-11-17 23:55:58

这个问题很简单啊，先在平台上用直砂轮开粗，头部一边留站脚就好了啦，再摆正玄台5度将没站脚的那边做到位，反过来垫10度直接吸磨好的斜面就不会翘了。我以前做过4面斜度的，也就这么做的！

hangfan · 发表于 2010-12-22 16:40:25

顺路过来看看，顶:P:P:P:P:P:P:P:P:P

mazhen1129 · 发表于 2011-1-18 19:09:25

正弦虎钳……夹住

陈勇 · 发表于 2011-4-3 20:51:57

在挂台面留一个工艺脚。工件左右也用挡块挡牢，挡块要校好垂直度。

王委正 · 发表于 2011-4-5 11:49:23

这个好做！做两个面都摆正弦磁台，第二面用虎钳夹住就好了！
