这个圆弧真的不会做！！！

maoyijiang1112 · 发表于 2010-4-5 17:17:57

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

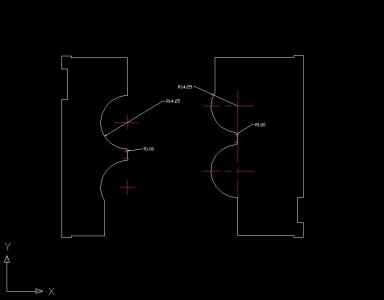

先上图

这个工件是配合工件，各有4块，我真的很苦恼，各位大虾帮下。

吸血鬼 · 发表于 2018-6-11 16:37:32

谢谢分享

007 · 发表于 2010-4-5 17:25:18

一般都是用线切割加工，用磨床即浪费时间，也浪费砂轮

maoyijiang1112 · 发表于 2010-4-5 17:46:36

回复 2# 007

老板从昆山那里转了一圈，说这种东西在人家昆山那里都是磨出来的，汗！！:L

℡佐掱寫愛﹖ · 发表于 2010-4-5 18:18:53

磨也简单得很撒`只要你会接R接R就OK

maoyijiang1112 · 发表于 2010-4-5 18:39:52

回复 4# ℡佐掱寫愛﹖

哥们，你说这话我很不服气的，这是配合件的，间隙不能超过0.01MM的，圆弧接圆弧懂点，但是像这种大的圆弧，要保证精度，却是不好做，如果要做个样子出来，那倒是能做。

℡佐掱寫愛﹖ · 发表于 2010-4-5 18:43:07

回复 5# maoyijiang1112

我靠才1条`这么大公差不是闭着眼睛搞啊`要是你来我们这里做0到+0.002那你要怎么搞啊`郁闷

maoyijiang1112 · 发表于 2010-4-5 18:58:34

回复 6# ℡佐掱寫愛﹖

哥们你牛，那你帮忙说下怎么加工啦！我在线等你的回复。

860203 · 发表于 2010-4-5 19:10:30

朋友你着是小儿科只要会做R基本上都可以做出来看你是不是动脑子了。1丝的公差对磨床来说就是天与地的距离了好好努力把

maoyijiang1112 · 发表于 2010-4-5 19:34:12

我试试看了。呵呵
不过r15却是有点大啊

maoyijiang1112 · 发表于 2010-4-5 19:36:25

忘了说下，这个开粗的时候该怎么做啊？

hhr · 发表于 2010-4-5 19:50:41

我是听说这上面的人很多都是保证精度在0.002的
但是我就是不会最多也就1条吧那千分尺也有0.005的误差
不知道这些大师傅门是怎么加工的0到0.002的公差是怎么量出来的
0.001是怎么磨的
反正我要是下0.001的话那工件都没反映
不知道你们是用什么磨床??

就算磨出来了那么准让我在沙纸上多打几下不是又小了吗??

maoyijiang1112 · 发表于 2010-4-5 19:56:16

我也经常做+-0.002的工件，但是这个工件太大了，圆弧也很大，需要接很多刀，感觉要保证+-0.01确实很难啊。

maoyijiang1112 · 发表于 2010-4-5 20:07:57

各位同仁，有没有人具体的说一下这个该怎么做呢，帮忙确定一下工艺啦. 既然来到这里，就是希望我们大家能共同进步，为我们的这个技术行业添砖加瓦，还请各路大侠不要保留技术哦。

hhd160 · 发表于 2010-4-5 22:37:51

看来楼主的技术还有待进修
这个很好做的

maoyijiang1112 · 发表于 2010-4-6 16:38:50

回复 14# hhd160

是的，偶才做磨床一年多:( 。为了学技术，常常自己钻研到深夜！！头发都白了！！没了师傅，只好求助于论坛高手以及个人的努力了.:'(

天研 · 发表于 2010-4-6 17:34:37

这款零件说好做的人，我看未必能做出精度。磨R，R接R,角度接R方法是很简单，但经验是关键。就像我一篇贴子里说的一样，你用修砂轮去磨一支直径1.00的圆棒，公差-0.002.看似简单，想做到精度就没那么容易，不信大家试试，就用1.00的内孔配好放在投影机上看下就知道做的精度和真圆度了。这款零件我提几点建议：1，先用快丝下料但要留工艺台（这个R太大要分几次接要注意砂轮受力不匀会让刀），精磨外形时长，宽各留0.05余量，这么大的R要是外形做到位谁也没把握1次成形OK.2，R的大小要依砂轮和磨床数来确定，具体自己想想，要是你能不用垫块规可以修R你就明白了。3，也就是修R时（内R,外R）砂轮与R的边的损耗，这个地方一定要换砂轮去精修。4，接磨R时要磨两边，再中间。5
