外圆磨工件 同轴度 请教

 火 [复制链接]
发表于 2010-4-11 12:46:21 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

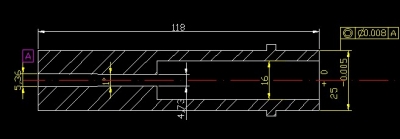

今天单位来了一批不锈钢的产品如图
# P) z9 @  @" k

登录/注册后可看大图
! m( l, K: b, l) p4 |

, i9 A* `8 c! Y' r! x' O9 |$ B) v; F2 q& x- @3 Z
我该用什么样的方法去加工才能保证它的同轴度要求！  f! ~  b/ q) Z6 o4 l* z( M, H
谢谢大师们前来指导
回复

使用道具 举报

发表于 2010-4-11 16:18:13 | 显示全部楼层
有点难度上芯棒又太细了没有强度！
回复 支持 反对

使用道具 举报

用心
发表于 2010-4-11 21:41:24 | 显示全部楼层
没搞过内孔这么小的
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-12 19:32:33 | 显示全部楼层
大师们都在何方了··
( O% F3 E: G2 e8 ?谢谢你们能指点一二啊··
回复 支持 反对

使用道具 举报

发表于 2010-4-12 20:56:52 | 显示全部楼层
仅几件还是批量，不同的量加工方法也不同了% y4 s9 Z) U9 Z! K4 z
这类工件一般都是先做好外圆，再上中心架磨内孔吧2 k" u5 \* X  W
不过工件比较小，又是不锈钢2 s. ~% c7 @( P
1磨好外圆，再架中心架，磨内孔% r) `# o3 @" Q5 }
内孔5左右，太小了，深度又有50样子，不知道行不行，没搞过- b$ W/ M4 P  L" `! {
! l' B$ M$ M1 E: b  e
2磨好内孔，内孔穿心棒，磨外圆5 p0 t6 U; S5 {
不过还是觉得内孔太细，太深，不知道磨的话，可行不可行，
: ?5 c' P0 v' ~, [: H: x$ J& `* r: L' I, ^2 t
3先把内孔用慢丝割出，再穿心棒磨外圆。
( G7 B, D9 @6 T! y9 k  p; s5 I; g1 @. r4 E4 e' p: A" Q
俺也没搞过，不知道上面哪种可行，或其他方法，还请有经验的师傅指教
回复 支持 反对

使用道具 举报

WWEI
发表于 2010-4-12 21:15:07 | 显示全部楼层
，锥孔的长度是多少，16里孔要求高吗，反正不好玩。
回复 支持 反对

使用道具 举报

rhj159
发表于 2010-4-12 21:17:33 | 显示全部楼层
孔有多深？不深的话可以先磨外圆再镗孔！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-12 21:43:29 | 显示全部楼层
仅几件还是批量，不同的量加工方法也不同了# a1 z5 X' w4 h3 {1 A1 k
这类工件一般都是先做好外圆，再上中心架磨内孔吧) x: l' f  I8 z  w  B7 d) q; h6 f
不过工件比 ...
- k6 M' `& h9 @( ?, G+ |古董1883 发表于 2010-4-12 20:56

5 P' h8 {5 v7 E6 `
登录/注册后可看大图
. j5 ^$ V! a$ c8 v6 o
  这位哥们谢谢你··你这几种方法都试过··磨出来之后不圆而且还有震纹
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-12 21:52:11 | 显示全部楼层
这暂时只有两三件··做出来之后批量有点大。
2 F; I3 }; X2 x8 O  _1 f9 p4 q不好意思这尺寸忘记标了
5 z) \! G" t4 B3 r5 f 那个锥孔有50个长··锥孔小头尺寸公差是+0.005+0.0015
回复 支持 反对

使用道具 举报

发表于 2010-4-13 19:14:10 | 显示全部楼层
我说的方法，你们都试过，但没做出来，并不代表都不可行，也有你们操作师傅的技术问题，你说我说的对不对。
/ B+ e1 W8 ^+ t  D  y这个活内孔可能难的地方，慢丝割出内孔再做外圆，效率可能低，但做出来应该是没问题的。% V" K# w8 f$ [5 ^9 |
磨内孔的话，我不确定行不行，因为孔较长，0 `/ ^% Z8 X- y8 F# N
而且就是磨，应该是好的的内圆磨床，那种万能外圆磨做内孔，估计是不行的" f$ b9 h, f) _' J
5左右的内孔，砂轮主轴应该在10万转左右。
- ]% K0 E7 _# h* Q# K当然我也并不是老手，还请各位师傅指教。
回复 支持 反对

使用道具 举报

发表于 2010-4-14 21:12:48 | 显示全部楼层
要穿心轴的话，把16的尺寸也磨一下，以16内孔穿心轴，会好点
回复 支持 反对

使用道具 举报

WWEI
发表于 2010-4-14 23:07:18 | 显示全部楼层
磨1把锥度刀，两把锥度铰刀一打两铰，配磨锥心轴，大约60-70长锥面50长多一点，磨一个专用顶尖能进16的孔
回复 支持 反对

使用道具 举报

发表于 2010-4-15 20:41:34 | 显示全部楼层
楼上的方法不错，值的一试
回复 支持 反对

使用道具 举报

发表于 2010-4-21 08:10:48 | 显示全部楼层
内圆磨用5.34 和4.34地用电镀CBN磨棒去解决光洁度可以，其他的我不懂。嘿嘿
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-21 18:54:32 | 显示全部楼层
谢谢各位的跟帖··
; e+ {+ w$ N5 e; m' J 问题已解决··
回复 支持 反对

使用道具 举报

发表于 2010-4-21 21:05:29 | 显示全部楼层
M14205 G7 f2 }! _. L" _
加工16部位,尺寸必须统一16(+0.01),误差不得超过半丝
% b, E  T3 o( E6 j! O5 Y工装夹具9 ]7 y* L$ o8 ^4 b! t5 B' `1 t& Y# l
3爪夹心轴,磨16(微锥心轴),长度506 K& D1 h: k' U/ c  s: l5 N5 b
开始磨工件0 ?7 I" m$ u* M- I
将16的孔套在工装夹具上,用皮榔头敲紧, L6 \" a4 L" I$ {5 ^! ]$ ~6 N
启动机床,加工小孔,然后直接加工外圆25
1 ^: n( Z( c3 V: c- y% P卸下工件(需要做一个类似拆皮带轮的工具)- h# U, e0 n# r' M2 l0 L
优点
7 x: o' E! M% W" c2 T4 D一次装夹完成小孔和外圆部位(保证了同心度)- t4 B5 c6 d8 n  e( f/ v
缺点
) ~5 V0 l( h, Z! O3 S拆卸工件困难,需要做一个小工具,才能将工件拆下来/ _: d$ u+ x$ L% G! U% B
注意;CBN砂轮不适合磨不锈钢
: Z% b8 x; o% w9 _我QQ315043788,不懂就问我,我晚上在线
