急高手们怎么做这样的零件及工艺，

 火 [复制链接]
发表于 2010-4-12 18:28:52 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

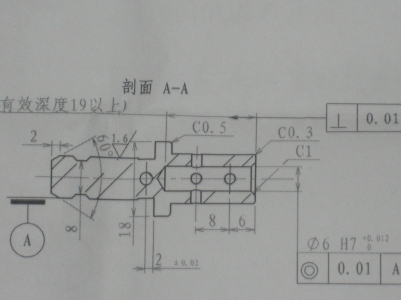

IMG_0871.jpg 要求满高的之前都市台湾买来的价格贵200一个，同心度0.005的公司里自己做达不到那么0 m0 u! A: [& t" u
高的精度控制在0.01---0.015孔有点锥度！望高手解救
回复

使用道具 举报

发表于 2013-12-14 21:09:02 | 显示全部楼层
LZ好好想想有很多办法的
回复 支持 反对

使用道具 举报

发表于 2013-11-5 20:11:09 | 显示全部楼层
这个东西太简单了 。。
回复 支持 反对

使用道具 举报

发表于 2010-4-12 20:36:23 | 显示全部楼层
本帖最后由 yz7297423 于 2010-4-12 20:46 编辑 - u5 j6 T& D; ~1 J8 H* L9 U1 Y

' ]$ G1 Z0 I& k9 }在左测留10MM长的工艺台阶8 [9 p5 c8 @3 o# v
一次装夹加工所有部位,最后再割掉工艺台阶+ b9 c. w! v: h" Q: f  D. d
孔没有难度,公差0.012
) a* b1 X6 `& x0 \" |一个小孔10分种解决
3 Z& x; t5 {8 s0 |4 A两个外圆最多15分钟# _' f. t5 z7 Q
端面顺便一起用砂轮靠下5分钟
回复 支持 反对

使用道具 举报

发表于 2010-4-12 21:08:20 | 显示全部楼层
精度高点数控车直接车出来
回复 支持 反对

使用道具 举报

rhj159
发表于 2010-4-12 21:09:30 | 显示全部楼层
你的图不全面，没有办法说怎么加工，图要表达清楚才可以说！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-12 22:00:46 | 显示全部楼层
回复 2# yz7297423
" }' I  D- t* d: R! R8 P/ k4 d$ i

: ?  F+ T+ k& ?% ]    主要是怎么保证同心度呢
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-4-12 22:04:04 | 显示全部楼层
回复 3# 古董1883   Y; {5 o6 U, z% M

  z: k# e' h0 ^9 M- A! k
- f2 S: y0 \8 A6 p    效率太低了吧而且不能保证同心度，之前在日本用车削中心一刀车出来的还有报废率了呢听说台湾的好像用工装的
* x8 L! w: B5 h% k- Y1 E具体不知了哈
回复 支持 反对

使用道具 举报

发表于 2010-4-13 19:00:47 | 显示全部楼层
车还效率低？6 `4 F* r& V$ E: x9 Q% @( m
我的意思也是一刀落，同心度应该是没问题的。
回复 支持 反对

使用道具 举报

发表于 2010-4-13 20:44:33 | 显示全部楼层
小儿科的东西' a5 P; L6 {; h4 N
关键在于事先留工艺夹头% V: u) |$ I7 C. B7 e, O; Z
一次装夹完成所有加工面了,同心度,垂直度那是绝对的了
回复 支持 反对

使用道具 举报

发表于 2010-4-13 21:58:44 | 显示全部楼层
这是什么料啊，加长15MM作工艺装夹，应该没有问题
回复 支持 反对

使用道具 举报

发表于 2010-5-9 21:52:27 | 显示全部楼层
回复 8# yz7297423
' u: v% D" p7 W* M3 _6 H" H  V2 Q* k9 v
# A/ J2 D3 H) L% A- s- J/ D1 o
    师傅  这个东西要做工装吗  能不能给我详细讲解下啊  我的QQ372284531
回复 支持 反对

使用道具 举报

lusaihua
发表于 2010-8-10 22:59:27 | 显示全部楼层
另外一个端面可一做一个中心孔吗?如果可以就好办娄
回复 支持 反对

使用道具 举报

zpngbrs
发表于 2010-8-11 00:29:36 | 显示全部楼层
1.调质: c6 M/ I5 _1 {' ?. x' e
2.车
- i8 l# X% e/ U9 p3 q7 p1 g- c5 G车各部外圆至尺寸.钻孔.绞至5.8.取总长切断（这样可以保证内孔外圆端面一刀下）掉头倒角.5 Z7 B6 l: b7 J9 }
3磨6 S" S8 C! W7 @) u) H4 n( B% ~
三爪装夹A面校正外圆端面0.01内，磨6孔至尺寸.
$ Q0 L2 K# f- ~8 U$ r! p) L一般工艺都是这样，如果要用到工装的话，首先车床各部外圆都要一刀下，给磨床做基准.而且外圆尺寸也要统一性好（不但要在公差范围内.而且每个活的尺寸要一致相差最好不要超过0.02）工装可以选弹簧套（0.01同心度工装也不好保证，只能试试）
  y, Q1 q' W) F: d1 N2 h6 ~1 B再一个像这样的工件，表明光洁度要求很一般，完全可以用数控车来完成.

点评

lqg
尺寸不全 建议车  详情 回复 发表于 2011-8-28 18:57
回复 支持 反对

使用道具 举报

lqg
发表于 2011-8-28 18:57:42 | 显示全部楼层
zpngbrs 发表于 2010-8-11 00:29

5 ~) k2 s! w4 G' W
登录/注册后可看大图

& w( p/ ^' C) w1 Y6 G4 E# J1.调质! z+ R$ h% e4 \, q
2.车% b$ ~# z3 M5 y/ Y- ^
车各部外圆至尺寸.钻孔.绞至5.8.取总长切断（这样可以保证内孔外圆端面一刀下）掉头倒角.
* Y" f8 b: q9 O0 q
尺寸不全  建议车
回复 支持 反对

使用道具 举报

junfeng
发表于 2011-8-28 19:38:31 | 显示全部楼层
价格远没有你说的这么高,
回复 支持 反对

使用道具 举报

发表于 2011-8-29 22:43:40 | 显示全部楼层
不知道是什么材质，无法确定数控车是否能达到光洁度。如果是不锈钢304，用带横轴的数控车一刀下来，应该能满足要求。
回复 支持 反对

使用道具 举报

发表于 2011-9-4 18:58:19 | 显示全部楼层
小儿科的东西! V* R5 r* w: ?" C5 T
$ l5 ^  y2 f+ |" h: ^/ E关键在于事先留工艺夹头$ e. C* w8 [6 b( J9 @9 i5 v5 u3 n
3 h" O7 y- n* j8 J: f1 Y% ~" N一次装夹完成所有加工面了,同心度,垂直度那是绝对的了
回复 支持 反对

使用道具 举报
