各位高手请多指教

烟斗阿兄

我们厂生产活塞销的,最近遇到一问题始终无法解决:外径8.0长20,端面有一个3.0的孔,靠近有孔一端1.0左右圆柱面有一个2.0的通孔,加工磨削完时工件还有一半在砂轮里面,此时只要后面的工件出来还在转动并带动前一工件一起转动工件就有一圈的磨伤,不是全部.我试过很多方法都不行.各位高手请多多指教.       机床是副信成12型的,砂轮120的白刚玉.

shuaitaokm

砂轮那边的导板距离工件太远，水流的力量使工件瞬间靠向砂轮，工件表面出现一圈或将近一圈很宽的伤痕。把砂轮那边的导板向工件方向调整，留很小的间隙就可以了。
你可以试一下。

研磨者

1 s4 ~4 r1 U* ]; }# n6 C: {

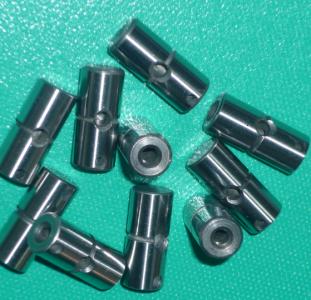

7 W, C+ U' B2 n: j1 y2 c3 H& [是这样的工件吧
" t2 t. S; |  r) X9 G
这个主要还是磨削区域和后面导板调试的问题。
; }8 C) ^  Z$ l2 S1 c
% m; V6 R+ T+ X$ X还有就是导轮的修整角度2度，磨削角度在2.5-2.8让导轮倾斜的时候与砂轮产生一个自然的斜角，使工件与砂轮产生间隙

工作人

斜角打大、再就是看冷却油是否干净

烟斗阿兄

回复 2# shuaitaokm
1 O- V8 c: u# M7 _8 H0 }  M

- [+ P% o+ l' u" T# l    谢谢你的指点,你说的我明白也试过,可砂轮那边的导板已经不能往导轮这一边靠了,因为那样工件就在砂轮里面出不去

烟斗阿兄

回复 3# 研磨者


; p# L" c4 A1 I3 a& [7 u    谢谢你的建议!没错就是这种工件,"导轮的修整角度2度，磨削角度在2.8"我前两天一直都这样一来试克还是不行,今天我把修整角度调到1.5重修导轮后还是不行

烟斗阿兄

回复 4# 工作人


    斜角打大我试过不行的.磨削液是前几天才换的.

tao82qiang

你什么时候买的，不知道是不是我去交的机，你说的问题按研磨者的理论是没问题的，但理论就是有前提的，那就是砂轮和导轮修出来是直的，还扶料片靠导轮的那边是不是没调好，我说的是扶料片与导轮是不是有一点斜角

烟斗阿兄

回复 8# tao82qiang

+ t1 T+ q8 C! D/ S9 v6 ^6 ^6 A
    08年买的,你们林总过来交的机床.你说的我都明白,只是怎么调都看不到效果

烟斗阿兄

回复 7# 烟斗阿兄
; X* Q5 ?( m# J( `

    这样跟你说吧,不管怎么调工件出砂轮的时候只要有转动出来就一定有磨伤,一个一个推出砂轮就没有

烟斗阿兄

回复 8# tao82qiang
  @$ d9 v0 H1 Z- ^7 r; l* t
. n' I9 f) l( U8 M, b+ B5 Z
( l: w) u7 x6 p- c. E, @# F    这样跟你说吧,不管怎么调工件出砂轮的时候只要有转动出来就一定有磨伤,一个一个推出砂轮就没有

tao82qiang

你没听懂，我说要看砂轮修的是不是直的，很有可能是砂轮修出来中间是凹的，也就是你出口处的砂轮偏高，不是调整的问题，

烟斗阿兄

回复 12# tao82qiang

5 D4 E5 _; i% p' A" y% m  b4 d* F
    不太可能吧,如果砂轮中间凹的,工件走到中间都不会往前走了.
- P4 g/ M& w% k1 a7 A) v如果以你们机床砂轮修整座上的模板做参照物的话,修刀笔和砂轮是不平行的.以这个为前提的话修出来的砂轮后面就比前面高
