这个冲头磨床能加工吗？

WHY · 发表于 2010-4-18 14:07:48

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

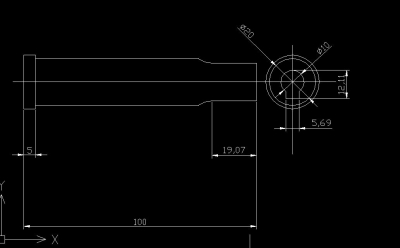

大师傅看看怎么加工比较好？

吸血鬼 · 发表于 2018-6-12 16:17:32

过渡R，后面不是要20长了....

许昌 · 发表于 2010-4-18 17:36:25

普通平面也可以做，很是麻烦，而且后面过度R特长。 PG做的漂亮

WHY · 发表于 2010-4-20 18:01:14

刃口公差0.01 普通平面磨好保证吗。可以说一下加工工艺吗？谢谢

maoyijiang1112 · 发表于 2010-4-20 18:56:33

我不会
期待中

天研 · 发表于 2010-4-21 13:32:16

这款零件怎么做都没PG做的漂亮,划算.个人意见:1,5MM挂台加大做好定位,中间加同样的2个工艺台(最好是画好图用外圆磨加工好再回来平磨).2,用冲子成型器开粗,将10半圆做到位.3,平磨其它成型部位.4,用冲子成型器去掉工艺台.

sunjizi · 发表于 2010-4-21 13:53:34

这个用冲子成型器好像做不了，做10的圆弧的时候要把旁边的台阶碰到。
PG是什么意思呀，楼上的师傅请教下

WHY · 发表于 2010-4-21 19:37:41

回复 5# lg88356
刃口直径10用冲子成型器一次加工不了吧，直径10与直边相交的那个点PG好加工吗？

流氓兔 · 发表于 2010-4-21 22:20:22

磨床加工不了得，放电

天研 · 发表于 2010-4-21 23:25:45

这款零件平磨加工是没问题的,只是加强R会大很多,比较耗时.10.00的R我说是用冲子成型器只成型上面的一半.(也才能会挡到一点,要试一下).如果用修砂轮也是可以的,但这么大的R不管是精度还是真圆度是不如冲子成型器加工的,19.07尺寸是保证不了的,这个也不重要.7楼说的那个点其实加工是不用清角很好(因为这个是冲子,它的脱板,刀口入块应是线割的,是有个0.05-0.10的过渡R的,要看是用多大的铜线割的).另:PG 是光学研磨.

shine97202 · 发表于 2010-4-24 22:27:19

9楼看清楚左视图,这东西平磨是加工不出来的

天研 · 发表于 2010-4-24 22:39:23

回复 10# shine97202

除了19.07保证不了,其余我看不出哪里平磨加工不出来的地方

WHY · 发表于 2010-4-25 19:17:22

回复 11# lg88356

19.07这个尺寸不重要的，平磨应该可以加工出来的就是麻烦一点！

maoyijiang1112 · 发表于 2010-4-27 18:39:55

顶，个人觉得类似于这样的异形冲头单项的冲子器是完成不了的。

进口蚂蚁 · 发表于 2010-5-5 20:47:30

平面磨床可以加工的

maoyijiang1112 · 发表于 2010-5-5 20:59:30

顶9楼的大哥，感觉是九楼的技术太全面了。

自动冲压 · 发表于 2010-5-10 13:45:36

19.07我认为这个不要紧的，冲模的话这尺寸越长越好（不影响上夹板要求的厚度），这个可以平面磨磨得要求有冲子机。 QQ截图未命名2.jpg
