砂轮的安装、平衡与修整

1号 · 发表于 2010-4-19 16:18:35

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

　　砂轮的安装、平衡与修整
　　1.砂轮的安装
　　在磨床上安装砂轮应特别注意。因为砂轮在高速旋转条件下工作，使用前应仔细检查，不允许有裂纹。安装必须牢靠，并应经过静平衡调整，以免造成人身和质量事故。
　　砂轮内孔与砂轮轴或法兰盘外圆之间，不能过紧，否则磨削时受热膨胀，易将砂轮胀裂，也不能过松，否则砂轮容易发生偏心，失去平衡，以致引起振动。一般配合间隙为0.1~0.8mm，高速砂轮间隙要小些。用法兰盘装夹砂轮时，两个法兰盘直径应相等，其外径应不小于砂轮外径的1/3。在法兰盘与砂轮端面间应用厚纸板或耐油橡皮等做衬垫，使压力均匀分布，螺母的拧紧力不能过大，否则砂轮会破裂。注意紧固螺纹的旋向，应与砂轮的旋向相反，即当砂轮逆时针旋转时，用右旋螺纹，这样砂轮在磨削力作用下，将带动螺母越旋越紧。
　　2.砂轮的平衡
　　一般直径大于125mm的砂轮都要进行平衡，使砂轮的重心与其旋转轴线重合。
　　不平衡的砂轮在高速旋转时会产生振动，彩响加工质量和机床精度，严重时还会造成机损坏和砂轮碎裂. 引起不平衡的原困主要是砂轮各部分密度不均匀，几何形状不对称以及安装偏心等。因此在安装砂轮之前都要进行平衡，砂轮的平衡有静平衡和动平衡两种。一况下，只需作静平衡，但在高速蘑削(速度大于 50m/s)和高构度磨削时，必须进行动平衡.下图为砂轮静平衡装置. 平衡时将砂轮装在平衡心轴上\ 然后把装好心轴的砂轮平放到平衡架的平衡导轨上，砂轮会作来回摆动，直至摆动停止。平衡的砂轮可以在任意位置都静止不动。如果砂轮不平衡，则其较重部分总86cut（刀网）是转到下面. 这时可移动平衡块的位置使其达到平衡。平衡好的砂轮在安装至机床主轴前先要进行裂纹检查，有裂纹的砂轮绝对禁止使用. 安装时砂轮和法兰之间应垫上0. 5—1册册的弹性垫板：两法兰的直径必须相等，其尺寸一般为砂轮直径的一半.砂轮与砂轮轴或台阶法兰间应有一定间隙，以免主轴受热膨胀而把砂轮胀裂。　　

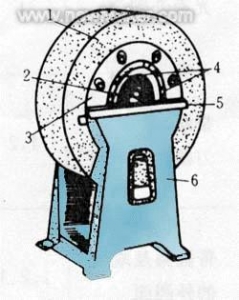

　　图砂轮的平衡
　　1-砂轮 2-心轴 3-法兰盘 4-平衡块 5-平衡轨道 6-平衡架
　　平衡砂轮的方法：在砂轮法兰盘的环形槽内装入几块平衡块，通过调整平衡块的位置使砂轮重心与它的回转轴线重合。
　　3.砂轮的修整
　　在磨削过程中砂轮的磨粒在摩擦、挤压作用下，它的棱角逐渐磨圆变钝，或者在磨韧性材料时，磨屑常常嵌塞在砂轮表面的孔隙中，使砂轮表面堵塞，最后使砂轮丧失切削能力。这时，砂轮与工件之间会产生打滑现象，并可能引起振动和出现噪音，使磨削效率下降，表面粗糙度变差。同时由于磨削力及磨削热的增加，会引起工件变形和86cut（刀网）影响磨削精度，严重时还会使磨削表面出现烧伤和细小裂纹。此外，由于砂轮硬度的不均匀及磨粒工作条件的不同，使砂轮工作表面磨损不均匀，各部位磨粒脱落多少不等，致使砂轮丧失外形精度，影响工件表面的形状精度及粗糙度。凡遇到上述情况，砂轮就必须进行修整，切去表面上一层磨料，使砂轮表面重新露出光整锋利磨粒，以恢复砂轮的切削能力与外形精度。
　　砂轮常用金刚石进行修整，金刚石具有很高的硬度和耐磨性，是修整砂轮的主要工具。(end)

zhb0718 · 发表于 2010-4-19 18:32:31

你的平衡架不着平,就平砂轮?晕

a474337480 · 发表于 2010-4-20 19:55:20

我是菜鸟，我看见我的机床那里也有一个那样的东西，但是就没看见我师傅用过，不做的是干嘛的

66289869 · 发表于 2010-4-21 08:58:54

我新手我这里好象都没哪个平衡的设备请问楼主还有别的办法没!!

1号 · 发表于 2010-4-23 16:24:04

本帖最后由 1号于 2010-4-23 16:25 编辑

引起不平衡的原困主要是砂轮各部分密度不均匀，几何形状不对称以及安装偏心等。因此在安装砂轮之前都要进行平衡，砂轮的平衡有静平衡和动平衡两种。

平衡砂轮的方法：在砂轮法兰盘的环形槽内装入几块平衡块，通过调整平衡块的位置使砂轮重心与它的回转轴线重合。砂轮常用金刚石进行修整，金刚石具有很高的硬度和耐磨性，是修整砂轮的主要工具。一般就是以上说的集中方法，在实践操作中的技巧要实践体验。

dhr · 发表于 2010-4-23 18:58:32

回复 4# 66289869

有调平衡的仪器啊，我也没用这种原始的调平衡方法。

66289869 · 发表于 2010-4-23 20:55:09

谢谢解答啊!!!

yk015857 · 发表于 2010-4-23 21:24:19

我那点也是没有我老师他把砂轮上起就开了在用平横片校正竟然这样都能行磨出来的东西还可以

luguogang · 发表于 2010-4-24 10:52:55

这是静平衡吧，要求高的还应该动平衡

luguogang · 发表于 2010-4-24 10:54:09

群号1072852,欢迎大家加入，共同探讨，共同进步

houf · 发表于 2010-5-8 00:21:50

感觉我们那没那么多的设备

baoshi1234 · 发表于 2010-5-8 00:40:49

学习中，通过四天观察，没见到师傅用砂轮平衡。这个到底重要吗，为什么师傅们都不用？

TT谈笑 · 发表于 2010-5-8 22:13:22

越大的砂轮越不容易平

师马长风 · 发表于 2010-5-11 21:42:25

砂轮质量对于平衡很重要------平衡架先要平衡

jixin521 · 发表于 2010-5-11 22:30:29

回复 2# zhb0718

眼神很犀利平衡装置也要校平

尉迟 · 发表于 2010-9-7 09:59:36

呵呵，新手学习啦！！！！！！！！！
