坐标磨基本所用到的工具

子非520 · 发表于 2010-4-23 14:37:41

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由子非520 于 2010-4-23 15:05 编辑

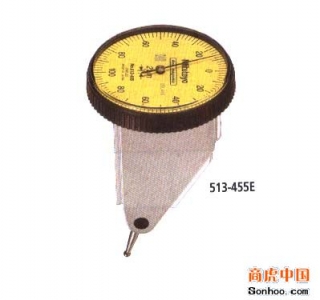

1.工具：杠杆千分表

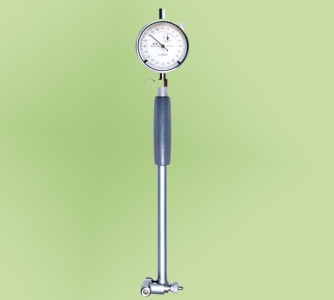

2.量具：内径千分表

内径千分尺（所谓的三爪） 0,0,232,51479,250,250,3f2603ac.jpg

塞规(包括一般塞规和硬质合金塞规）

3.砂轮（包括金刚砂轮.还有美国MOORE公司生产的电镀砂轮.还有氯化硅砂轮）
4.辅助工具：包括压板，螺栓螺母.垫铁，扳手（包括内六角扳手)螺丝刀等等

5.还有机床所配备的磨头（包括55000RPM.12000RPM.175000RPM)

diamond · 发表于 2010-5-11 01:43:00

贴个照片。

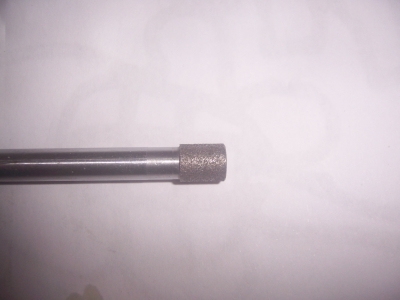

坐标磨电镀CBN磨棒（Plated CBN Jig Mandrel）。

光磨小许 · 发表于 2010-5-21 16:09:10

杠杆千分表是精度保证的的心须品,因为成本的原因,现在绝大多数的模板做JG加工都只是做几个销钉孔,也就是起到定位做用的,所以模板型腔孔的位置(多为慢丝加工)与JG的孔位置只能靠千分表来保证. 内径千分尺则是用来测量孔的直径,因为加工中会遇到很多大小不同的孔径,所以不可能配齐所有直径的针规.

张国耀 · 发表于 2010-5-21 18:16:20

楼主，大家还在期待着您带来更多的坐标磨知识呢。
期待中哟:P

光磨小许 · 发表于 2010-5-21 21:06:04

楼主，大家还在期待着您带来更多的坐标磨知识呢。
& i1 S- x4 n% x; S期待中哟, P) M6 q( c; L# {( J E0 a, U
张国耀发表于 2010-5-21 18:16
# v D" I' K3 l2 I; Q4 R2 o1 X

登录/注册后可看大图

楼主半个月没来了，要打屁屁了

子非520 · 发表于 2010-5-26 13:05:10

最近很忙啊 ............

圆点 · 发表于 2010-6-1 23:57:18

哎呀——值得看啊！不过本人第一次看到呢？？初学者————————

pppw · 发表于 2010-6-7 13:04:03

现在你们还是杠杆千分表啊？早该换了！

张国耀 · 发表于 2010-6-7 22:06:08

哎呀——值得看啊！不过本人第一次看到呢？？初学者————————
5 X$ {3 q: a, k6 A4 F. D圆点发表于 2010-6-1 23:57

8 s; m) c: p1 n1 d6 y5 Y# M8 }
登录/注册后可看大图

哪位人士都有第一次！关键还看以后！

光磨小许 · 发表于 2010-6-8 21:43:59

现在你们还是杠杆千分表啊？早该换了！
3 z+ Q9 Q- V& }2 h/ ?1 I2 lpppw 发表于 2010-6-7 13:04

% Y* L9 r8 Y' G/ o: _
登录/注册后可看大图

那给大家介绍下你们用的什么了？

pppw · 发表于 2010-6-17 00:45:36

到

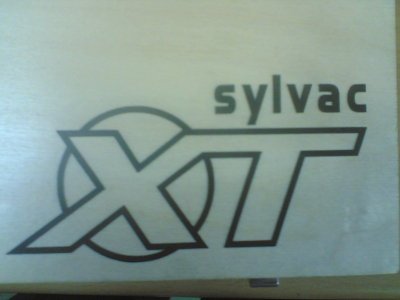

我用的是瑞士数显内径千分尺

张国耀 · 发表于 2010-6-17 23:56:45

我用的是瑞士数显内径千分尺4 ?' r! W; l* Z/ c1 ^/ C6 t L
pppw 发表于 2010-6-17 00:45

' v$ [: [' q: T9 G" |
登录/注册后可看大图

好东西。好久也不见你来啦！多带些东西过来哟。:lol

pppw · 发表于 2010-6-24 21:22:33
