这个冲子我用单项的冲子机磨不出来。

maoyijiang1112 · 发表于 2010-4-27 18:20:20

您需要登录才可以下载或查看，没有账号？注册会员

×

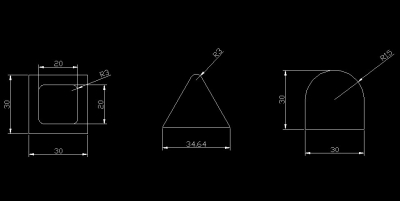

先上图

这个冲子我用单项的冲子机磨不出来，公司只有单项的，没有双项的，我个人感觉单项的做不出来，那个圆心不知道该怎么和砂轮的圆心同轴，还望高手指点一下。

吸血鬼 · 发表于 2018-3-22 23:07:40

嗯，如果这些东西多的话，搞割双向的好

weige · 发表于 2014-5-2 20:25:15

这种需要双向冲子机

刘国军 · 发表于 2014-3-20 11:14:19

学习了啊，多看看

maoyijiang1112 · 发表于 2010-4-27 18:33:35

回复 1# maoyijiang1112

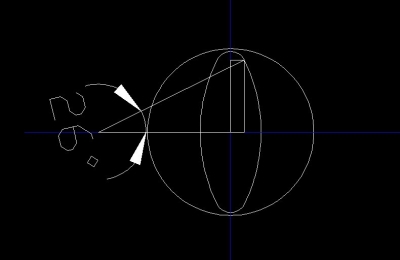

忘了说下这个圆心角是不是这样算的啊？

大R和小r的圆心角，磨削小r的时候要定角度的吧？

流氓兔 · 发表于 2010-4-27 19:10:34

两边偏心椭圆，单项搞不出

maoyijiang1112 · 发表于 2010-4-27 19:38:28

回复 3# 流氓兔

这种单项的能做吗？

an268 · 发表于 2010-4-28 12:16:40

以上兩種單相的可加工但須在配合治具

思索 · 发表于 2010-4-28 16:07:16

以上的两个单项的都可以做…
预留装夹位…
圆的可以用方的来磨…

许昌 · 发表于 2010-4-28 18:00:33

回复 1# maoyijiang1112

我用单向的做过磨好两面后转90度在做另外两面你发的图都可以做

maoyijiang1112 · 发表于 2010-4-28 21:15:36

回复 7# 许昌

工件怎么转90°？如果砂轮不停在工件的中心，那么两边磨出来以后会一样吗？

maoyijiang1112 · 发表于 2010-4-29 07:04:01

各路大侠，如果有做出来的，还希望能拍张照片发上来啊，让大家欣赏一下，

zhbo45 · 发表于 2010-4-29 12:30:32

都可以加工出来

maoyijiang1112 · 发表于 2010-4-29 20:25:57

那就说出来加工方法啊，本人试磨了一件，结果偏心，不知道如何找正，难道需要治具？

maoyijiang1112 · 发表于 2010-4-29 20:38:09

那就把加工方式说出来，毕竟这么多的兄弟等着呢，

maoyijiang1112 · 发表于 2010-4-30 20:15:23

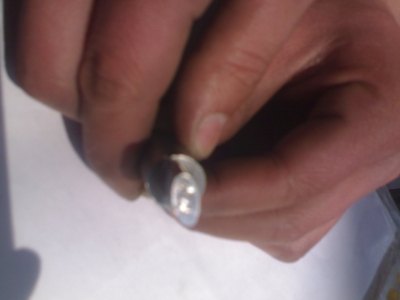

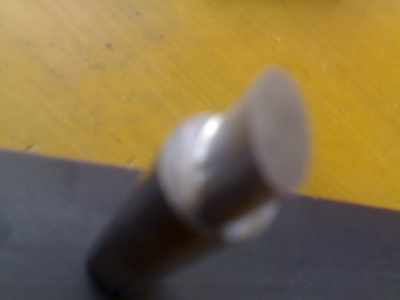

不服那个劲儿，今天又试工了一件，做出了样子，但是圆弧的精度么保证，先上下图，不怎么清，明天买数码相机，再传些高清的。

maoyijiang1112 · 发表于 2010-5-1 06:43:52

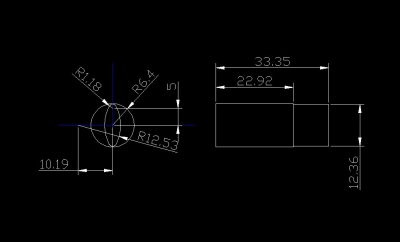

早上起来想了下，好像想出来一个方法。先上图

四方冲头接R
个人觉得是把工件转成与平面的夹角成45度，然后砂轮停下在工件的尖点对刀，然后下到圆弧的尺寸，转动成型器与工件的一点接触，调整好定位块，然后再转另一个方向，方法与前面一样。
然后提刀，开砂轮把工件做到尺寸。
这是想象出来的方法，还没经过试验，不知道可不可行，还望各路高人指点。

maoyijiang1112 · 发表于 2010-5-1 15:27:09

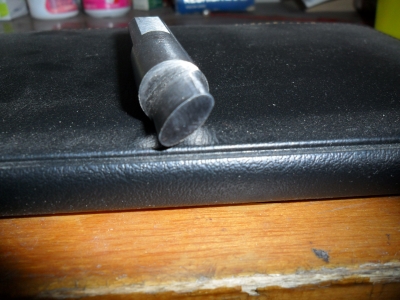

买了相机，上高清的！！

hhd160 · 发表于 2010-5-2 10:25:21

做是可以做，但没双向的快
