不知道理论想的对不对，还没实践。

maoyijiang1112 · 发表于 2010-5-3 10:01:58

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 maoyijiang1112 于 2010-5-3 10:04 编辑


先上图

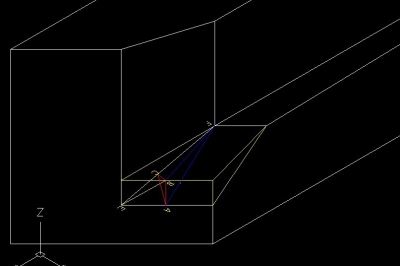

我的想法是
正弦台垫角度AFB
通过计算算出来EB的长度，然后算出来角度BFE，这是正弦杆的角度。
通过计算算出来BC的长度，然后算出来角度BAC，这是修砂轮的角度。

以上的想法是凭空想象的，不知道对不对，敬请各路高手指正，不胜感激。

maoyijiang1112 · 发表于 2010-5-3 18:03:55

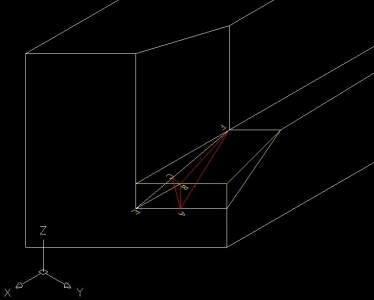

先上图，瞎想来的，真的晕了。

求角度BCD？

593816556 · 发表于 2010-5-3 18:30:29

本人感觉是错误的..我也不好但你这是错的

maoyijiang1112 · 发表于 2010-5-3 18:36:26

回复 3# 593816556

本人也说不出来哪里不对劲，可是我只能想到这里了，论坛的高手就给个公式，实在是不好理解，只好自己想办法了，呵呵。

金属狂人 · 发表于 2010-5-4 00:31:47

改天我用论坛在线来跟大家讲解这个计算过程和方法
打算安排在一个较适合的休息时间

maoyijiang1112 · 发表于 2010-5-4 06:45:33

那就只有等待狂人大师啦

maoyijiang1112 · 发表于 2010-5-4 20:19:59

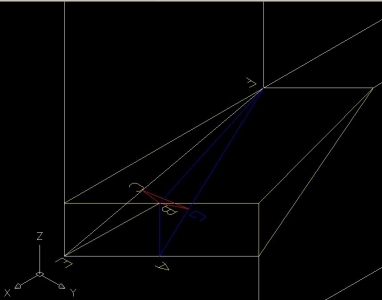

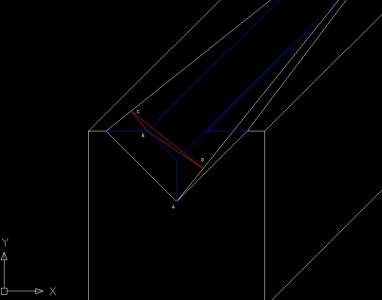

BG垂直于AF
BC垂直于FC

所以正弦杆的角度应该是角度BFC
修砂轮的角度应该是角度BCG

又瞎想了一通，不知道对不对，真的希望高手能来讲解，无奈论坛的大师都比较忙，无暇管这些小事啊，我想我快疯了！！

djqdzn · 发表于 2010-5-6 16:59:36

改天我用论坛在线来跟大家讲解这个计算过程和方法
0 {5 t. U7 {! O c( z( `! E; }打算安排在一个较适合的休息时间
3 F) W3 l7 [4 Q# \5 {$ U1 x, ~金属狂人发表于 2010-5-4 00:31

) X' i C! T M" h! T
登录/注册后可看大图

狂人要发表的时候提前通知下哦

金属狂人 · 发表于 2010-5-7 00:32:56

回复 8# djqdzn

一定

panxia008 · 发表于 2010-5-12 12:56:38

哈搞的复杂了，其实很简单的，正炫台垫角度后打平，再后面打挡块大平，浇水挡块，后再正炫台后放正炫规角度，步骤不要乱了。。。。。

无名N · 发表于 2010-5-12 20:36:44

我觉得，这个图不怎么好看，搞一个立体的就好了，这个我应该可以做，我觉得我的立体几何学的还不错

郁闷 · 发表于 2010-5-14 19:56:41

我只知道此砂轮的角度须立起来打，2年前我看见一个大师傅做过这个东西，

maoyijiang1112 · 发表于 2010-5-27 17:30:22

今天用UG试做模型，事实证明我发的那个V型槽的想法是正确的。

maoyijiang1112 · 发表于 2010-6-7 20:53:04

几天试做单侧喇叭口，一次成功，事实证明以前想的是错的。

tianxing · 发表于 2010-6-14 19:22:42

回复 9# 金属狂人

什么时候有空说说复合斜面啊

金属狂人 · 发表于 2010-6-17 01:06:20

回复 15# tianxing

一定回的
