圆带方零件加工实例详细过程图解

金属狂人 · 发表于 2010-6-18 01:08:27

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

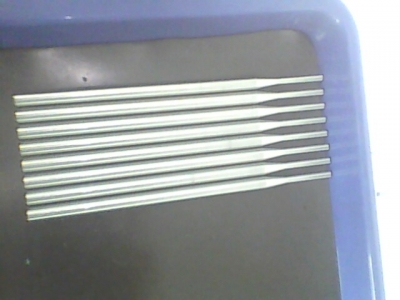

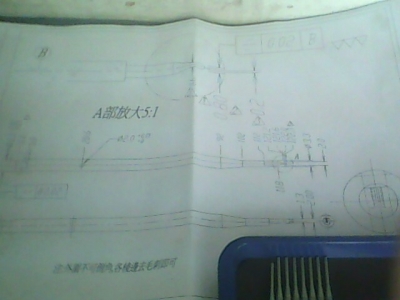

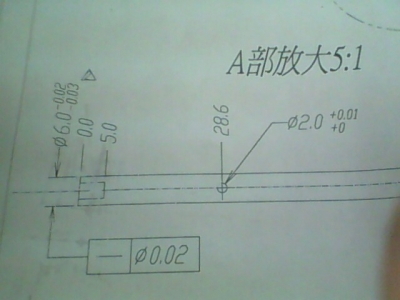

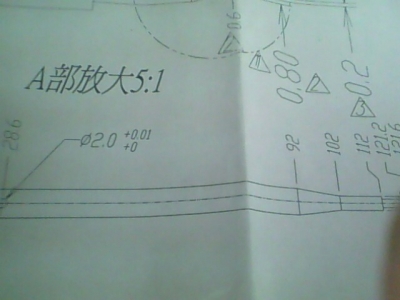

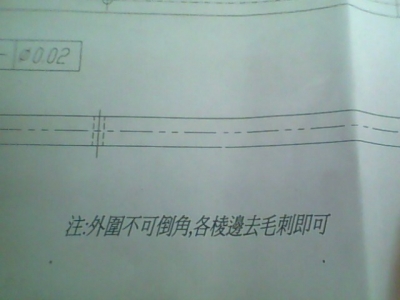

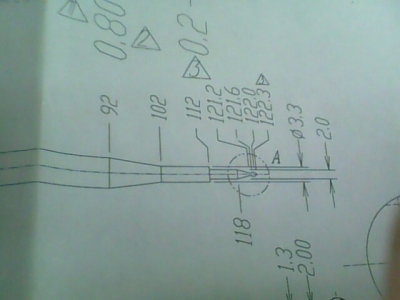

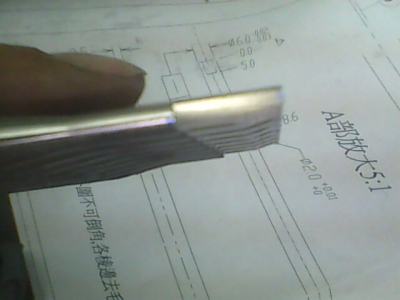

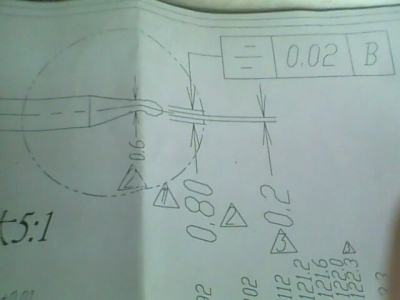

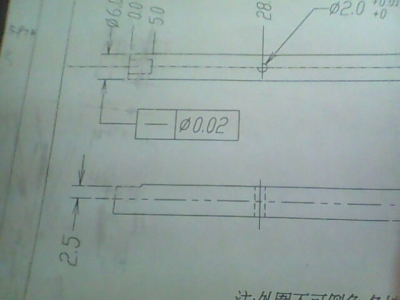

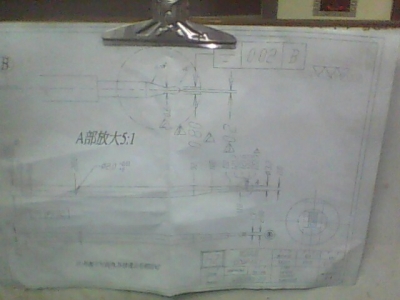

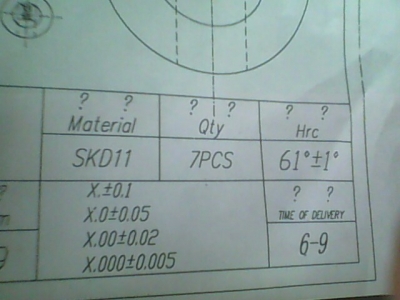

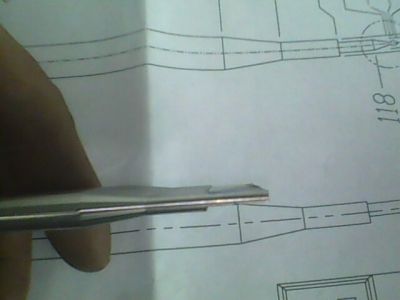

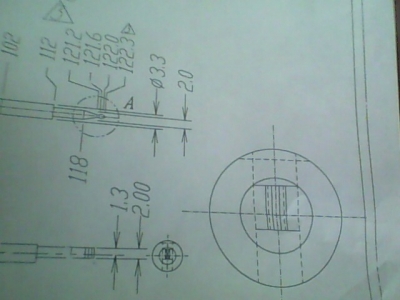

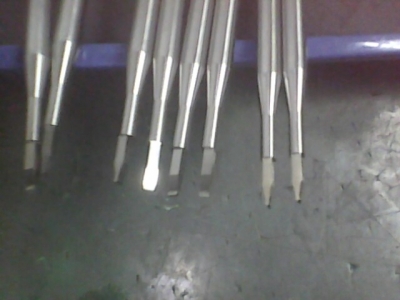

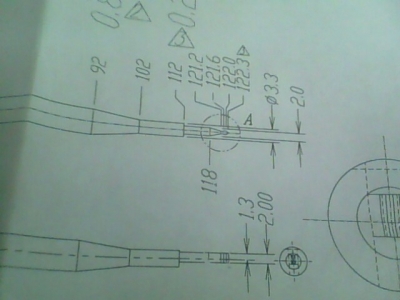

一个园带方的工件

别看他很简单
但要达到快准很
还是有点头痛

吧我加工的过程详细拍啦下来

再在这里粗略讲讲做法

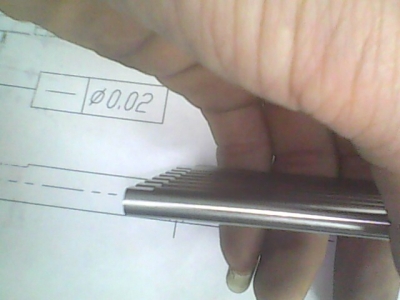

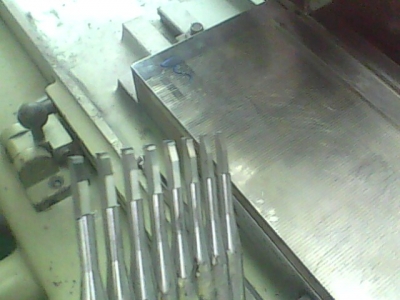

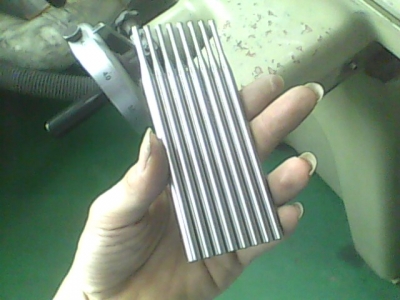

园的部分外圆磨加工
回来

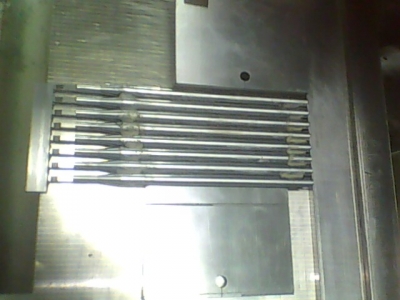

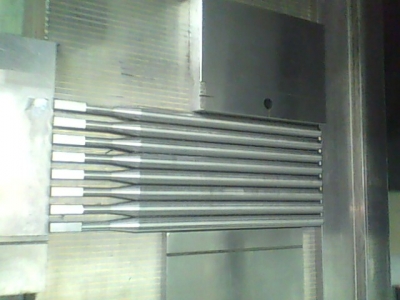

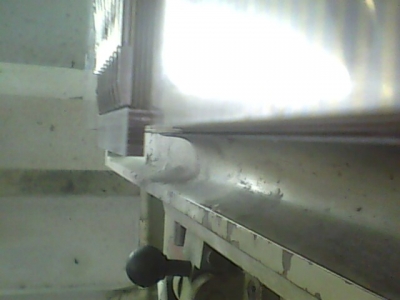

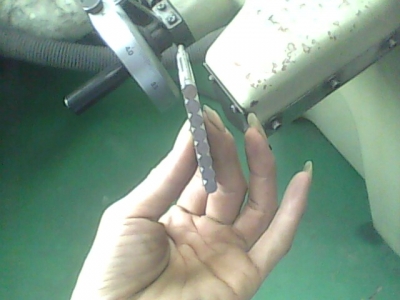

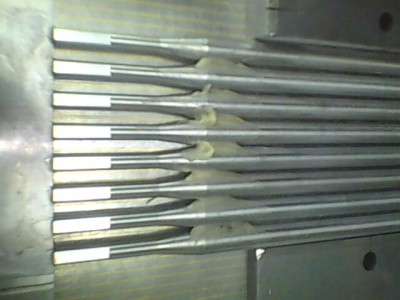

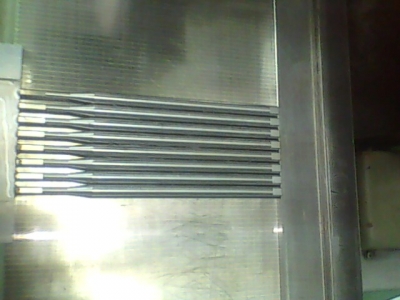

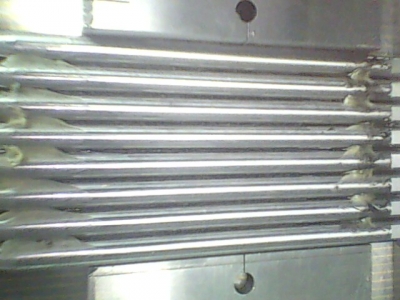

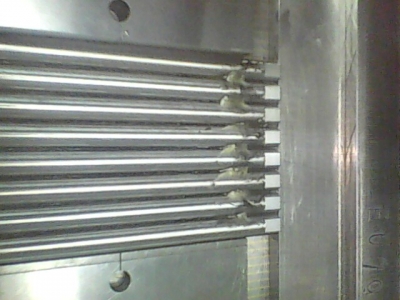

先全部放到磁台上用胶水粘住
为防止胶水流到磁台上
两端用奶油挡住
磨好一个面后
不拆开胶水
直接整排翻面磨削
磨好后
当然这里面还要注意变形的哦
在这里忽略不写

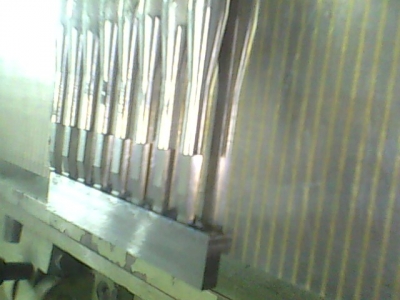

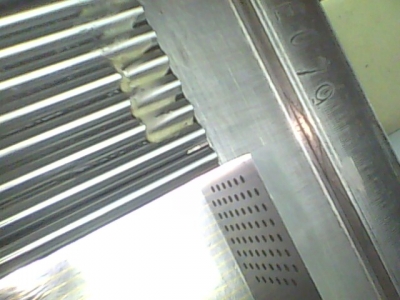

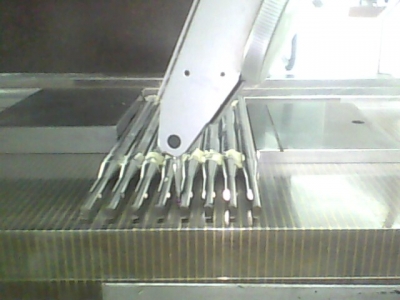

为啦防止弹刀
前面粘住一块挡块做支撑

然后到啦关键地方

磨好两个平衡的面后
来磨另一个九十度面的形状啦

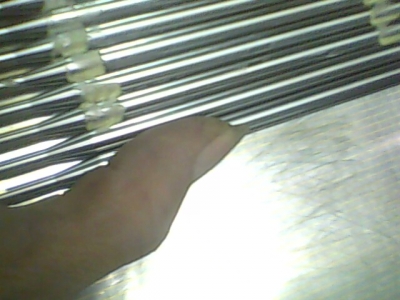

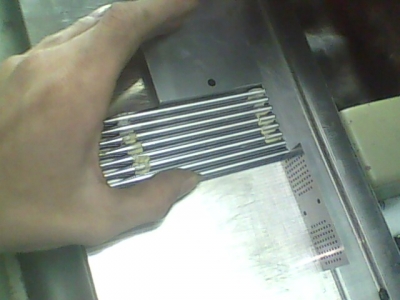

我是采用啦靠手感靠平挡块来控制直角的

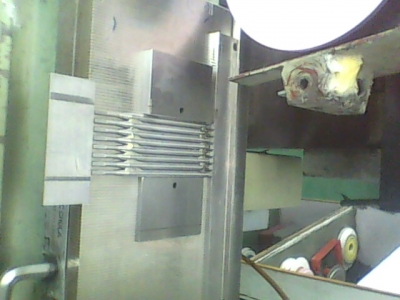

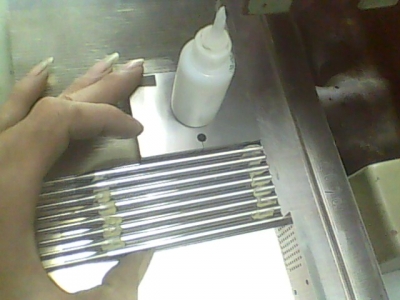

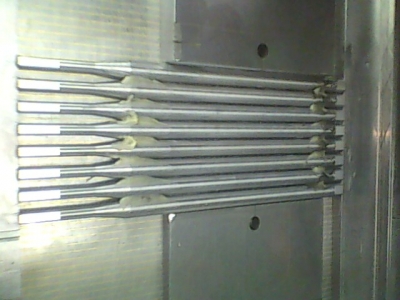

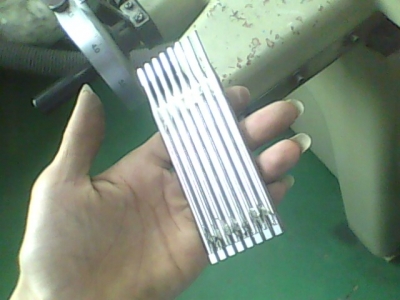

一根根粘起来

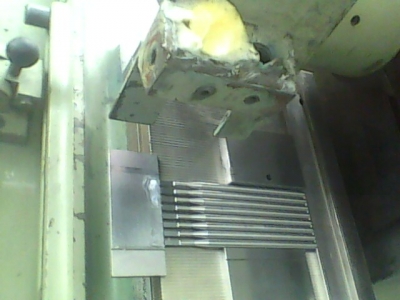

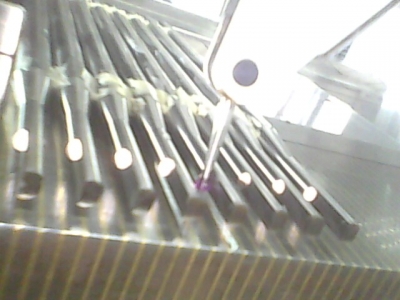

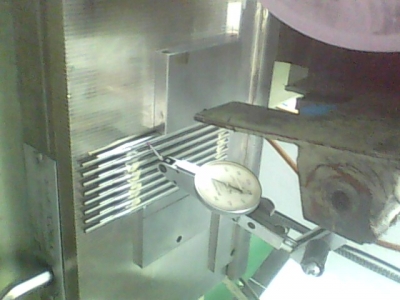

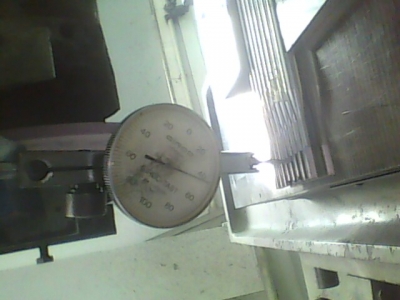

打过表后
确认工件安装ok后继续加工
提出一点
靠手感这样大面控制小面能保证0.001以内的直角
最起码我可以
然后就简单啦
加工好第三个面后

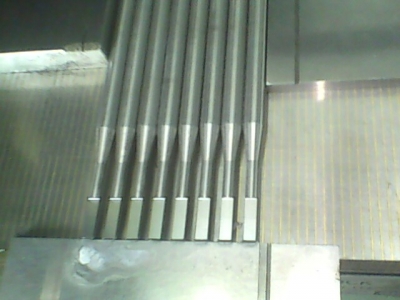

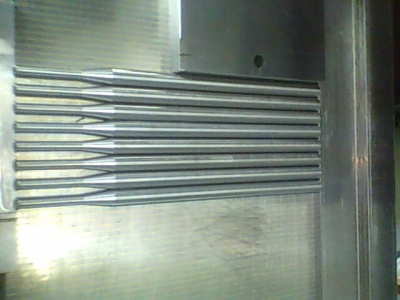

整排反过来加工第四个面
当然也要控制变形
为啦防止弹刀
前面粘住一块挡块做支撑

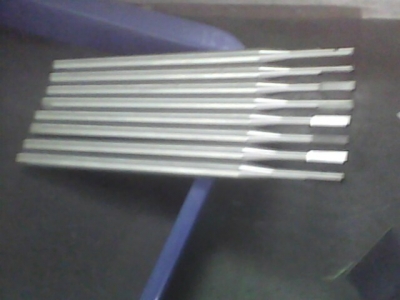

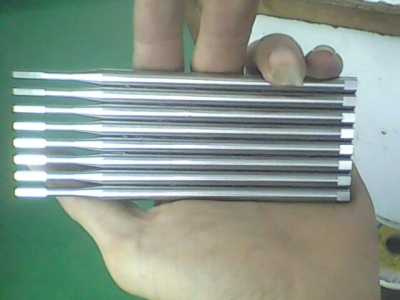

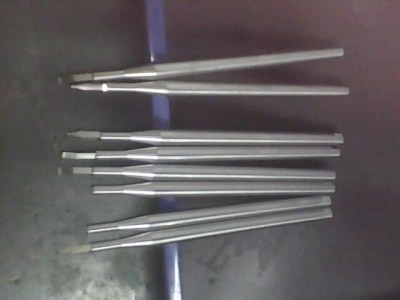

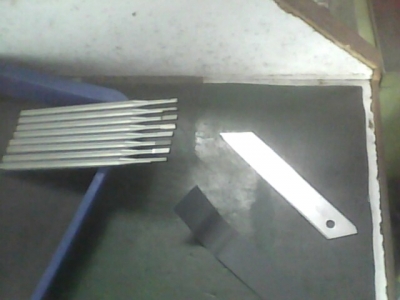

最后拆开胶水

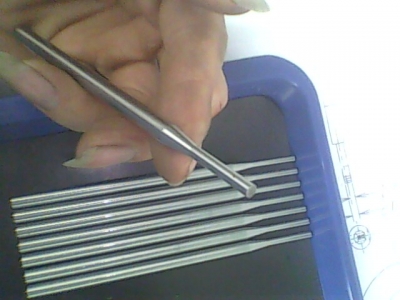

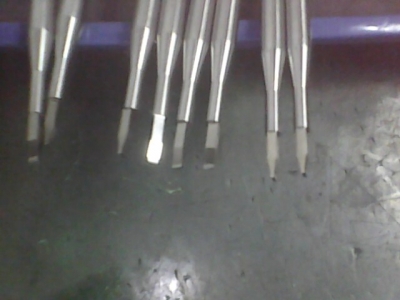

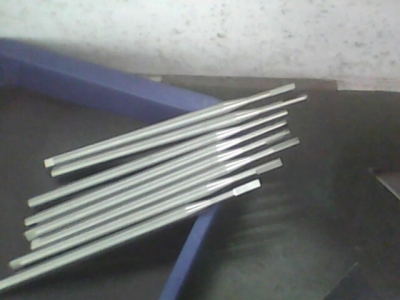

刮干净交货
详细刻看详细照片
照片已经很详细啦
只是看你用心到什么程度就有多少的收获

另外
兄弟们还有比我更好的加工方法吗？
哈哈

谢谢

许昌 · 发表于 2010-6-18 12:37:49

果然强劲，估计大多数人都会用成型器加工，这方法做的漂亮。不知狂人老师那个胶水看起来很浓的。用502粘工件不太牢靠，打过飞机。

金属狂人 · 发表于 2010-6-18 17:33:09

不会打fei 机，因为胶水不是用来黏住来磨的
只是纯属定位而已
不受力的
主要靠辅助挡块档死

金属狂人 · 发表于 2010-6-18 17:33:59

踏踏实实猛做的话
八根加起来不到四个小时就能弄完

张国耀 · 发表于 2010-6-18 17:39:40

踏踏实实猛做的话& D: p1 ^) }/ x. ^0 ?4 O9 b" c0 d
八根加起来不到四个小时就能弄完
% G! C+ z8 b# `* L% W3 w3 ~) }金属狂人发表于 2010-6-18 17:33

3 k9 v T- I; _0 l+ d6 d
登录/注册后可看大图

一根多少钱呀:o

593816556 · 发表于 2010-6-18 18:34:43

工件与工件之间有间隙吗？怎么会粘的那么牢.顺便说下磁台很亮.

许昌 · 发表于 2010-6-18 18:45:41

回复 3# 金属狂人

关键是工件会转

金属狂人 · 发表于 2010-6-18 22:39:57

粘牢啦
不会转

这个价钱不详细
不便宜
也不贵

cuixiaoming · 发表于 2012-1-27 23:18:16

{:soso_e179:}

cuixiaoming · 发表于 2012-1-27 23:20:19

{:soso_e179:}

ddhy55 · 发表于 2012-2-1 06:09:17

一根多少钱呀

自由人719 · 发表于 2012-9-9 09:37:55

谢谢狂人兄弟分享加工方法，想问问8支针加工古时是多少时间？

yhyhwlwl · 发表于 2014-1-5 00:18:20

见识了，每一种方法都要试一下

吸血鬼 · 发表于 2018-1-22 22:50:30

666666666666666666，好方法

weige · 发表于 2019-5-4 21:04:31

登录/注册后可看大图

Songmaoyou · 发表于 2019-5-24 09:39:11

狂人兄这种方法已经很好了，估计很多人都怕打飞机。
