这个R机怎么用。麻烦师傅门进来看下

zhangzhejie123 · 发表于 2010-6-20 13:47:12

您需要登录才可以下载或查看，没有账号？注册会员

×

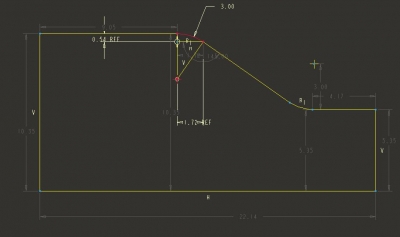

上面那个小于1/4的R    R3
  R3  X=0.54
      Y=1.72

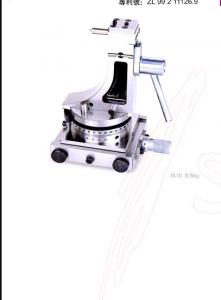

用这个立式R机怎么修R3
   R3的X 值和Y值怎么进

jcq5566 · 发表于 2010-6-20 17:13:44

回复 1# zhangzhejie123
这种R机可能是在外园磨上修圆弧的，平磨上应该是卧式的（就是笔尖朝上的）那种。

至于你上面的那个圆弧段它的尺寸都已经出来了你还不会修吗？

其实只要知道圆弧段的高度就可以了x=0.54，对好R机后笔尖碰侧面进数3，再碰底部后注意：退刀2.46，在下3就OK了。

zhangzhejie123 · 发表于 2010-6-20 18:18:10

好R机后笔尖碰侧面进数3，再碰底部后注意：退刀2.46，在下3就OK了。平面磨，怎么可以退底面

zhangzhejie123 · 发表于 2010-6-20 18:22:39

侧面进3，底部那个

zhangzhejie123 · 发表于 2010-6-20 18:28:54

扭那个旋转的尺吗

ed7215049 · 发表于 2010-6-21 16:08:43

多多看看帖子上面有啊

成型高手 · 发表于 2010-6-21 19:39:42

;P立式R机，在书上看过，没用过

haitao411914 · 发表于 2010-6-23 00:35:45

这个图尺寸已经很全了，按到尺寸进刀就可以了。

zhangzhejie123 · 发表于 2010-7-1 21:38:31

立式R机
  碰底面扭动下面的千分尺  X进0.54
碰侧面Y归零          Y进1.72
                  怎么不是R3
立式和卧式用发怎么不一样

云落风知 · 发表于 2010-7-5 18:48:48

这个是万能的修整器啊

鑫海隆 · 发表于 2010-12-25 21:48:42

多少钱一个

pqf422 · 发表于 2012-3-5 13:20:53

路过！！！！！！！！

吸血鬼 · 发表于 2018-6-16 14:44:00

没用过一直用的是卧式
