楼主: 金属狂人

[视屏] 复合三角柱

   火... [复制链接]
发表于 2010-9-8 21:44:33 | 显示全部楼层
典型的冲压模补强冲头,每次都画图算,没总结公式,向狂人师傅学习!
发表于 2010-9-9 11:11:32 | 显示全部楼层
本帖最后由 jcq5566 于 2010-9-9 11:14 编辑 ; k1 J1 s2 W3 r) O

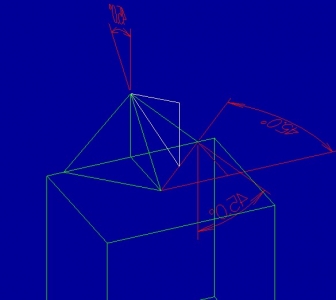

: a) s1 L4 V! _/ Q& [ 156.jpg
0 {+ Y" ?9 Q: u, `0 O. O5 v7 L: i/ n" l                        看了狂人兄的帖子自己在家比划了一下,空间三维的东西确实复杂,我是借用软件画出实体图然后拉出辅助线段求出角度的,不知道对不对帮我看看?, h' `! w- k' q( p

! a  C" U: Z/ V$ `  d+ [8 v                        如上图:杆摆45°,砂轮侧面修35.264°(图中白色线三角形的夹角),砂轮底部应该是平的吧!对不对啊?狂人兄看到请指点一下?
发表于 2010-9-17 20:01:01 | 显示全部楼层
本帖最后由 jcq5566 于 2010-9-17 20:02 编辑 . s7 \# B0 ^8 Q

6 R/ k. o  ?* }8 Z# g回复 1# 金属狂人 ' m, a# C- E4 O0 ^0 d* O
, E: U$ f- R6 D7 s) a- [

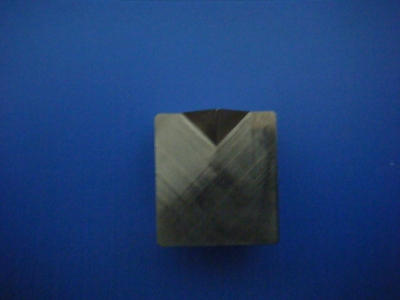

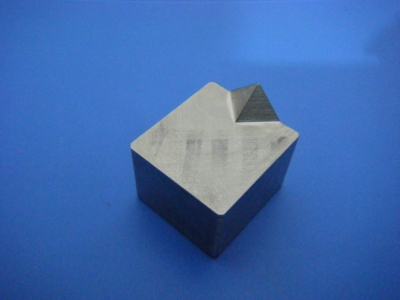

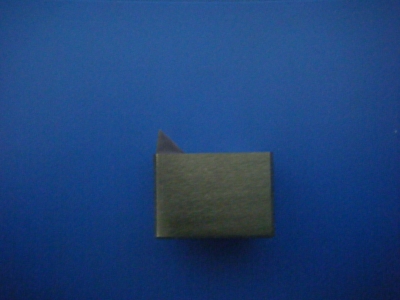

: ~- {7 A/ O4 ~% @) |2 s4 e    DSCF0853.JPG DSCF0858.JPG DSCF0859.JPG 6 l: b1 @: @/ C! U! o6 K7 U7 M

& ^2 @( z% b7 i! B3 u" e
% ]4 j. {6 _. W4 @( @  }今天我做了一下!狂人兄看看是不是这样的?

点评

斜度器垫几度,竖打,还是放平打的,  详情 回复 发表于 2013-5-12 18:06
 楼主| 发表于 2010-9-18 01:46:30 | 显示全部楼层
是的! P& q9 o6 q2 P

# R* i( Y" R: Q+ w3 i算复合斜度就考人的空间思维
发表于 2010-10-28 19:56:23 | 显示全部楼层
狂人兄- Z8 ?3 N- K) O4 T
tg-1是啥意思啊
发表于 2010-11-21 01:48:27 | 显示全部楼层
我来啦    我 要做版主   请给我一片天空吧  、、、、
发表于 2011-3-8 10:55:20 | 显示全部楼层
改天实践下
% h" q- G$ \& X; o8 _( q0 W! T0 i$ I/ P呵呵
& e: k$ |* X* o" e, o9 |- \0 `$ m
发表于 2011-3-8 18:06:06 | 显示全部楼层
不错现在做这个的也还很多能保证精度
发表于 2011-3-8 21:27:39 | 显示全部楼层
这个好算,设A角对应边为a,B角对应边为b,设尖点到平面的距离为1,那么a=tgA,b=tgB,斜面三角形的投影三角形的角度的正切植就是b/a,反算角度就是正弦杆的角度,再算斜面三角形的面积,三边分别为1/cosa,1/cosb,a*a+b*b的平方根,利用余弦定理算出其中一个角度,假设得数是C,面积用正弦定理S=0.5absinC,得到S以后用投影面积除以斜面面积,就是角度的余弦值,得出斜面与平面的二面角大小,修砂轮就可以了
发表于 2011-3-8 21:29:48 | 显示全部楼层
我算术很厉害的哦,高考数学135分,错了3个选择题,扣了3分,大学高数一学期没有上课,最后一星期突击,居然考了86分,我们班的最高分:lol
发表于 2011-3-27 15:29:14 | 显示全部楼层
哈哈   高啊,我最近有点短路
发表于 2011-11-9 09:40:10 | 显示全部楼层
这个,以前做学徒出去找厂见工时做过,其实很简单的,是五金端子模零件,工资太低1500,

点评

五金端子模具才没有这个零件,这种都是机顶盒,粗糙的模具 哈哈  详情 回复 发表于 2016-11-22 22:28
发表于 2012-8-22 12:34:40 来自手机 | 显示全部楼层
把图中的直角改成120度又该如何计算, 请教。
发表于 2013-5-12 18:03:29 | 显示全部楼层
有梦最美 发表于 2009-3-24 18:29
! ~  ^) M# E! ?  G! z' W最近不忙,试做了下狂人兄的上面的复合三角柱: * m5 J" \0 M( D
我是假设角A 角B 都为45度:
2 A, M1 a; m, m                            ...
: U% h; e" }- S. N; q
师傅啊!到底沙轮怎么打的,垫几度,放平打,还是立起打,
发表于 2013-5-12 18:06:17 | 显示全部楼层
jcq5566 发表于 2010-9-17 20:01
0 o, Q8 i& Y5 Y, D6 q回复 1# 金属狂人

5 U' a& A8 [! Q. l5 j3 d& D斜度器垫几度,竖打,还是放平打的,
发表于 2013-5-12 22:14:08 | 显示全部楼层
竖打,还是放平打,自己试过才记得牢啊,本来公式都是现成的。试过后发现会有收获
