[资料] 冲子器是这样修大圆弧的

 荐  火.. [复制链接]
发表于 2010-8-7 03:33:59 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×
呵呵) o+ t5 g6 _) L
论坛上不少的兄弟们
6 S9 t* S% Z9 n6 s) U# U# A) G常会问到超大的圆弧怎么修
( L2 F" k/ E5 m/ P再这里籍个机会* Y. \* L  e1 J8 d0 }
顺便给大伙参详一下我的过程和方法: D. w  k/ [9 c5 z

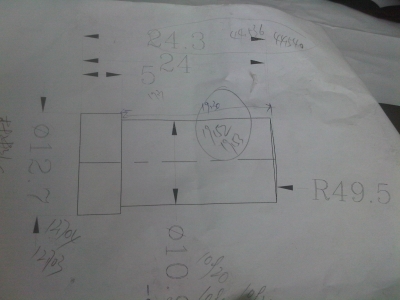

先看我的图纸( E) b: O% h. }# B4 K
并不是四分之一的圆弧
6 s0 F  \# H5 L3 \" M( \( l所以在这帖子里先不讲分刀修分刀接大圆弧之方8 m4 y6 _/ G; }& y
以后另外发帖再讲
1 e) K' h# o7 @8 K* R现只发表如何修大圆弧) O- T: L( E5 H) c9 a

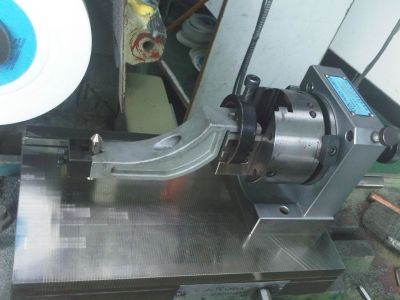

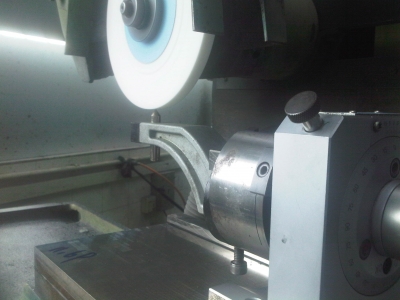

C型加长套是冲子器配来的

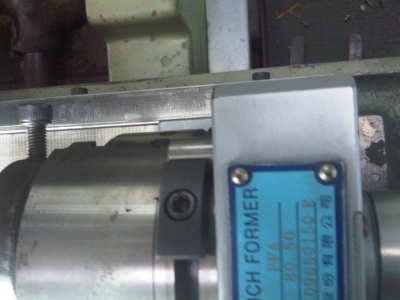

, A. M  d5 P3 F  T: u8 Z中间开啦一个通孔是用来穿过后面去锁住V型滑块用的. _+ T4 A" P2 N6 s+ L2 c

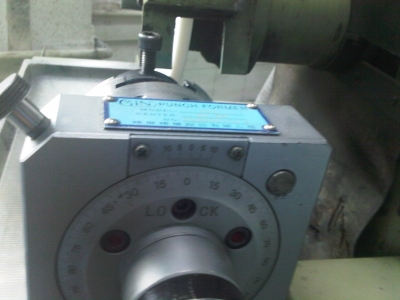

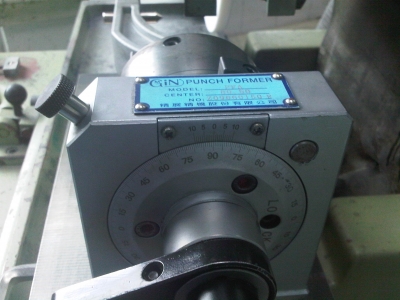

销钉和锁块分度牌可以配合来控制角度的, C6 B- F. W& @: y
精密角度可以垫块和打表规控制- v+ L0 r! q' D

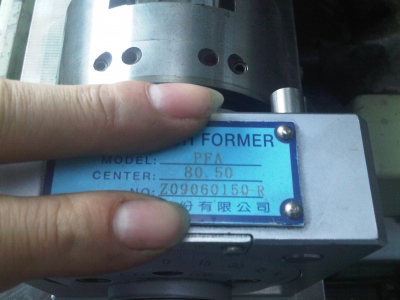

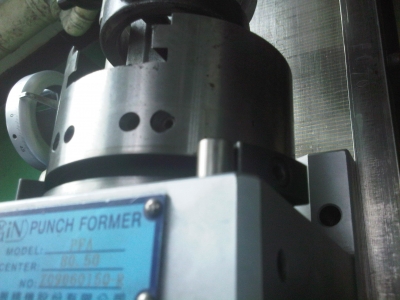

铭牌上的80.50是冲子器的旋转中心位置到底板的高度
* ]7 D/ k7 n# u: B2 U在这里可以用来垫修刀的高度控制圆弧大小
! U7 p  I; \* X. G9 M5 i我采用的是不用块规在砂轮上对刀控制圆弧大小得方法3 Z4 l* @3 ?+ g: w( [
这个方法在论坛有别得帖子可以参考
; r" U* T- O0 w在这里我之作稍微的讲述就好啦/ B# l1 p! r8 q8 d% A
我的砂轮宽11.69

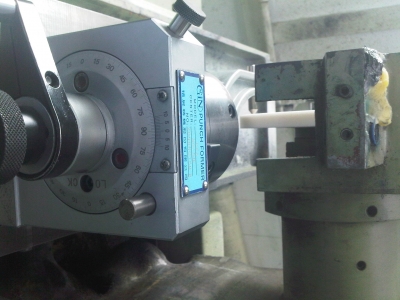

! v1 J$ x; A' I# Q' x" t, P9 p6 ?我采用C型内侧对刀分中" d$ s! I$ X- ?0 W2 d9 b, g  u& z

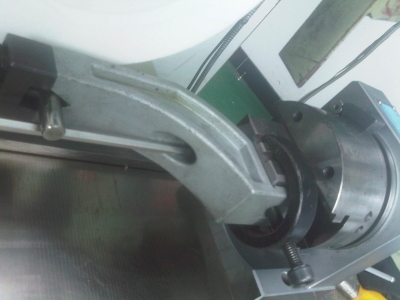

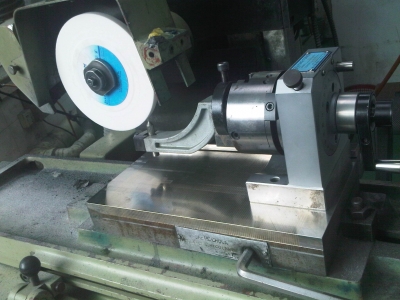

用C型外侧装修刀修圆弧: |3 R9 i% m1 `6 h( P. V! {
因为圆弧49.5比较大7 a: I* E3 }4 a' r0 c
需要这样才能更方便使用# W) o  F. [0 l

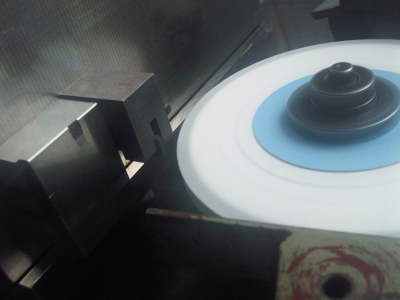

两边对刀分中后( v, Y, f2 z0 Z* M0 H4 P8 F" H4 L5 \! d' s
往一边移动11.69/2+49.5=55.345

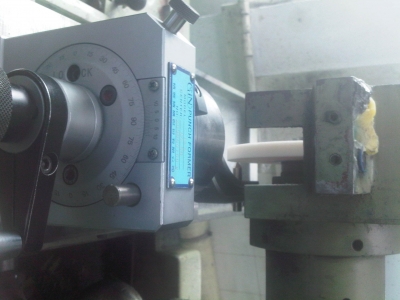

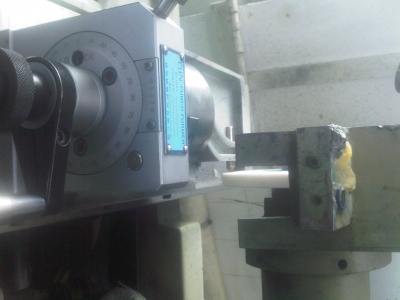

4 \% R+ _/ z2 `9 d2 @1 u: D通过调V型滑块控制修刀尖刚刚好在这个位置对上砂轮侧面
5 ?; X2 w+ A5 Q6 G! l( S2 t( H这样就控制圆弧的大小啦$ U" X, O1 ]4 W" c6 N
很方便就能控制好圆弧大小' F- ?. Z3 s  d
锁住V滑块
  N' i' m6 D4 D! B7 O就可以开始对刀修圆弧啦* j6 b+ ?4 G+ ]9 k& F7 x
就可按要求修圆弧啦& ^) P, J$ R' b) |5 |) j4 S
我的要求有一部分的弧就能满足使用啦
+ q( C2 }4 f" R& Y( T休整过程可以参考视频
: t7 ^  `; |0 P) P* E2 [* h+ U* J6 W" c, w( v1 s! F1 H: q
很感谢兄弟们对论坛的支持2 h; K8 |; Y7 }* g6 c% C
让我们一起努力把论坛做得更完善吧
( V: J' v2 s4 t9 w) r谢谢
更多图片 小图 大图
组图打开中，请稍候......
回复

使用道具 举报

发表于 2014-4-28 09:48:50 | 显示全部楼层
这样的冲子我有做过是LG空调按键表面的一层PE保护膜，我当时磨的没有这么大。修砂轮没有太多疑问。圆弧可以修大点，关健是配合冲子研磨器后，加工时怎样来对刀找到所修砂轮圆弧的圆心，磨床前后进给多少保证加工出来工件圆弧的大小及同心度才是关键。4 [; f# D& m1 D; M2 t) _5 j* q# l
不过你这种方法，让我的思维又有所顿悟。期待你的解答。。谢谢啦！
回复 支持 反对

使用道具 举报

 楼主| 发表于 2016-11-2 00:38:37 | 显示全部楼层
157149lhwan 发表于 2016-10-17 23:10
$ N! ~2 t/ @3 z' \) M/ T. n哥哥收学徒不
5 e; o' q# u4 T2 U; [# w
论坛就是最好的导师，其他得随缘，要相信自己，凭自己也能走出通往大师的路
回复 支持 反对

使用道具 举报

ckgogo1
发表于 2014-7-27 01:03:03 | 显示全部楼层
这种冲子器不好的地方是中沁不好调．精度不够．
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-8-7 03:37:54 | 显示全部楼层
新手机的效果$ ?! q8 O1 L% q. n  ?  S& D
不知兄弟们是否稍为满意些？
0 x. n2 ~* ~9 R% C# s- D, s( e呵呵) n6 ?5 y9 b2 t' v. n1 ]$ B6 y5 r
大图很清晰的1 p9 ?2 v' N- y: u# y5 ?
方便细看
* q2 ^9 Q+ g6 k4 N
" y; w0 Y$ t2 e7 p
回复 支持 反对

使用道具 举报

磨平
发表于 2010-8-7 12:10:27 | 显示全部楼层
呵呵！很清楚了！没想到我还是第一个！
回复 支持 反对

使用道具 举报

发表于 2010-8-7 20:18:48 | 显示全部楼层
很清晰啊:lol有没有视频啊:handshake
回复 支持 反对

使用道具 举报

发表于 2010-8-7 23:27:04 | 显示全部楼层
太谢谢了，我一直找找个哟
回复 支持 反对

使用道具 举报

发表于 2010-8-8 19:42:07 | 显示全部楼层
回复 6# 金属狂人 ; M  |6 E. T3 V5 d. m( E
; S4 v! ]7 A: \6 N& K' d. ^$ R0 v: d0 k
狂兄啊，对于这个冲子器啊，我有太多的疑问了，我也不知道怎么开口，比如你用这个加长的修圆弧，那怎么调中心，或者说要不要调啊？磨圆冲柱的时候就一定要调的，而且比较麻烦，要用打表》
回复 支持 反对

使用道具 举报

发表于 2010-8-8 19:49:02 | 显示全部楼层
回复 7# 送你一杯茶HHJ 0 I+ r" |" W- X4 H4 o
0 m8 k# n/ L' q( S+ s6 L% s; {: B
明白了，看明白了。
回复 支持 反对

使用道具 举报

发表于 2010-8-11 00:41:36 | 显示全部楼层
还是看的有点蒙....   不过还是相当感谢!!!!!!!!!!
% e9 B+ S/ p3 x' p# d4 b* m4 N  U: x" \
" {$ ^7 C4 J. W( \3 y9 ^0 e
4 b8 t* @+ p$ k* P  突然觉得狂人有点小伟大.....
回复 支持 反对

使用道具 举报

 楼主| 发表于 2010-8-11 02:49:53 | 显示全部楼层
调中心不是已经讲啦吗？
& |; [1 C; o+ P3 d( Q! f2 ~' q我是用对砂轮调的6 }& k5 q6 N- `
还可以利用中心高倒垫
0 T, m+ Y( P1 J0 E2 Z! z仔细看9 u& @, m" p$ n5 j4 ^& [
我其实里面都讲到的7 L! d' ?% H& m2 {! d, v( i6 k- q) Y2 H
只是没有用心看和想
" g8 V9 x6 x8 D! [4 C9 k+ s才会看不懂的
5 |4 E4 h0 k- U: m9 ~- l嘿嘿
回复 支持 反对

使用道具 举报

发表于 2010-8-13 19:49:36 | 显示全部楼层
学习了   金刚笔还可以倒着用  谢谢了
回复 支持 反对

使用道具 举报

发表于 2010-8-13 23:17:28 | 显示全部楼层
回复 9# 金属狂人 4 T" N. i8 P2 g: D* V# l
* G! Q1 [, {+ z5 {$ R0 R. |

! @* W% m+ ~" N# O' c$ N    被这样的高手指点  怎么内心还有点小兴奋呢 ??  哈哈 。- J8 ^$ g1 j6 P3 ^1 H# D, J
4 j) q  }* f: B% P
  资料已经存好了  。  回家慢慢仔细研究！！！！
回复 支持 反对

使用道具 举报

hmh126
发表于 2010-8-13 23:59:22 | 显示全部楼层
哈哈！这些俺会。
回复 支持 反对

使用道具 举报

发表于 2010-8-15 22:03:36 | 显示全部楼层
我也用这个打过 不过我不是这样打的
回复 支持 反对

使用道具 举报

发表于 2010-12-27 15:13:31 | 显示全部楼层
懂了  谢谢拉 ！！~~！
" P0 I; M2 s' L/ @( A  P" b
回复 支持 反对

使用道具 举报

发表于 2010-12-27 15:24:42 | 显示全部楼层
奢侈啊，用泰乐利得砂轮，

点评

金属狂人
兄弟现在知道是什么砂轮啦吧 哈哈哈 是 jekesn 砂轮 不是泰乐利 哈哈哈  详情 回复 发表于 2012-7-27 00:42
回复 支持 反对

使用道具 举报

liuchen
发表于 2011-3-10 20:40:04 | 显示全部楼层
对好中心后怎么又把修刀装反修呢，还移动V型块这样R不会变吗，我这里修这种砂轮没这么复杂，有点想不通，
回复 支持 反对

使用道具 举报
