[平面] 这个标志是啥意思呢!急

 火.. [复制链接]
发表于 2010-8-8 21:55:59 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×

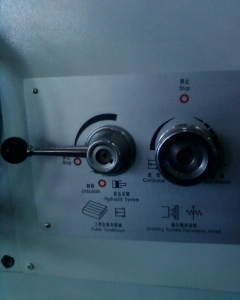

车间新进的平磨,桂林产M7132GM ,在纵向进给的操作手柄上有个“卸荷”的档位(下图),请问各位,这是什么意思,起什么作用呢?谢谢!
+ o, X. G. Z' U5 ]) B! `; q& ~ 照片-0017.jpg
发表于 2018-3-26 20:48:32 | 显示全部楼层
路过,大家懂的真多
发表于 2021-2-28 09:32:51 | 显示全部楼层
卸荷就是溢流啊
发表于 2014-4-24 11:26:37 | 显示全部楼层
又学了一样。
发表于 2010-8-8 23:27:20 | 显示全部楼层
打自动调整速度快慢
 楼主| 发表于 2010-8-11 20:25:30 | 显示全部楼层
本帖最后由 xhzh100 于 2010-8-11 20:39 编辑
& E' _- r6 Y. H4 p( B
' H- ~( x% ?0 |9 H% v& g- e0 F回复 2# msn143 & r0 L" N1 A7 j
0 G$ I: T  {6 ?8 B

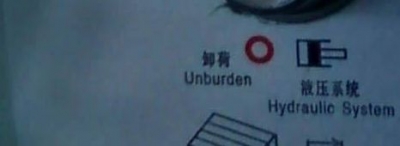

9 j6 `8 a- i& h. E5 `/ {" R    我指的是下面的“卸荷”的作用,谢谢。1 K: n( l+ I- y8 U8 U0 V4 s

* n* o& _8 ?+ H: _: h( Q7 s 照片-00.jpg
 楼主| 发表于 2010-8-11 20:40:15 | 显示全部楼层
发表于 2010-8-11 20:46:19 | 显示全部楼层
工作台油缸排气
 楼主| 发表于 2010-8-12 06:27:17 | 显示全部楼层
工作台油缸排气; J- h0 z* B: H% m4 a
yz7297423 发表于 2010-8-11 20:46
5 i; Q+ G6 `0 R8 P& t. t) y% e! S

/ N7 x( K9 L$ }3 H: W: U
4 ]$ s! E9 e) \9 H! Y    你是说液压排气装置吗?
发表于 2010-8-12 13:28:57 | 显示全部楼层
应该是控制液压速度的开关
发表于 2010-8-14 08:03:07 | 显示全部楼层
这个卸荷可能是液压系统的卸荷,当手柄在这个位置时,说明没有工作,纵向进给系统的油缸两端是没有压力油的,同时液压系统也处于卸荷状态,这样泵也就没有负荷,处于空转,保护液压系统,减少磨损与节能。如果开始工作,手柄转到工作位置,液压系统压力正常,就可以工作了。(这只是个人的观点,仅供参考)
发表于 2010-8-15 11:00:27 | 显示全部楼层
是液压系统的卸荷
发表于 2010-8-15 12:01:29 | 显示全部楼层
液压缸放气
 楼主| 发表于 2010-8-15 23:24:43 | 显示全部楼层
多谢各位
1 e4 u2 G. W+ O, E& ]9 a- o:handshake
发表于 2010-8-16 15:09:27 | 显示全部楼层
这个卸荷可能是液压系统的卸荷,当手柄在这个位置时,说明没有工作,纵向进给系统的油缸两端是没有压力油的 ...6 g; q* v: _7 o3 C, H2 K: Y
徐志国 发表于 2010-8-14 08:03

( w$ X+ K; G/ Z4 G- a是啊,大水磨的液压控制系统,卸荷就是卸压啊,解压大水磨才能开动左右运动的:victory:
发表于 2010-8-17 00:19:16 | 显示全部楼层
应该有说明书吧。。。
发表于 2010-8-27 22:25:30 | 显示全部楼层
当机床工作中, 手柄打到此位置机床工作停止,溢流阀 关闭,无油进入油缸。机床处于待命状态 哈哈
 楼主| 发表于 2010-8-29 21:42:04 | 显示全部楼层
回复 14# lexiaokang , C5 h. J6 l+ s! G' |8 ]3 `

1 g0 l( K4 E. f$ A& G& y  ?3 d  M: a; ^
    谢谢学习了
发表于 2010-8-30 18:47:59 | 显示全部楼层
当机床工作中, 手柄打到此位置机床工作停止,溢流阀 关闭,无油进入油缸。机床处于待命状态 哈哈. N, B0 W3 ^7 K. `' J
lexiaokang 发表于 2010-8-27 22:25

; `% E1 v  ^) u! X: G5 [) B$ ^- O$ ?4 }& _

! h4 C9 A( K. N, s& A6 n    又学了一样。
