它怎么就弯成这样了呢？

罗马雄风 · 发表于 2010-8-13 11:01:42

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

无心磨用的刀板，大家都见过吧？上面焊的是钨钢，下面是一般的铁料，很软。

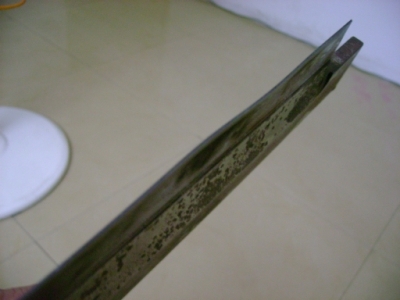

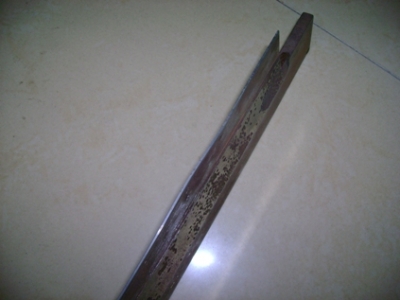

现在在磨厚度时，磨到0.8就变形了，弯的像蛇一样，成S形。(用白刚玉砂轮，金刚石砂轮都冲水磨试过了，)

哪位懂的大哥能指点下，为什么会弯成这样？如何磨才能是平的不变形。听说国外进口的有人能磨到0.3厚150长，深度有20mm

小弟在此谢过了！

吸血鬼 · 发表于 2018-6-16 17:07:29

.....这东西这么贵啊没想到啊

罗马雄风 · 发表于 2010-8-13 11:12:41

搬个凳子座在这里等

研磨者 · 发表于 2010-8-13 13:33:31

钨钢片下面钻一排小孔可以消除一部分应力

罗马雄风 · 发表于 2010-8-13 15:28:00

那估计钻头的压力就把它搞变形了，而且钻了孔的话人家不会要啊！市场上卖的都没有孔啊！

研磨者 · 发表于 2010-8-13 18:09:34

我看你的图片感觉像是在磨削的时候烧伤了

刀片下面的材质也不会很软啊，也不会是铁的啊，一般也会是钢板的

型风 · 发表于 2010-8-13 23:07:51

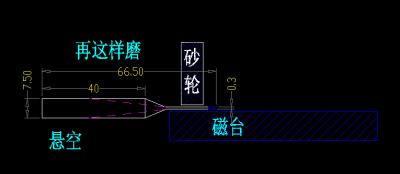

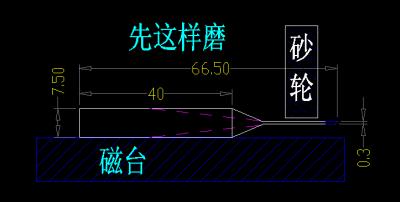

吸在磁台面是空的呀.肯定要让刀
可以磨另外个面不

金属狂人 · 发表于 2010-8-14 01:44:54

呵呵
这个就是考验你磨变形的技术拉!

罗马雄风 · 发表于 2010-8-15 23:00:57

我现在在工序是这样的，钨钢下面是普通的A3钢。现在磨到0.5厚时就弯了。用钨钢砂轮放水磨的应不会烧刀

罗马雄风 · 发表于 2010-8-15 23:01:52

吸在磁台面是空的呀.肯定要让刀4 i! P3 C+ V s; Q( A f+ O/ b
可以磨另外个面不5 h1 } P) [ ^& f! J, F
型风发表于 2010-8-13 23:07

2 w! k% z; R" X. P
登录/注册后可看大图

谢谢指点，想问下"让刀"是什么意思啊？

chenhuijun123 · 发表于 2010-8-20 18:36:37

砂轮用软点修糙点磨量少点砂轮纵向移动慢点试试吧

玉环123456789 · 发表于 2010-8-21 11:57:21

到群里问一下。缺里有人专门做托板的。问问他看有没有办法

初哥 · 发表于 2010-8-23 13:15:41

我上个月也做过类似的，镶的钨钢是3mm宽长230mm厚0.4mm。这鬼东西真的不好做。我用合金砂轮来磨都不行，最主要的是钨钢的应力和那钢件的应力不一样（有可能拉裂钨钢的），你就怎么吸在磁台上磨得好平，一拿出来就是s型了。后来我做不了只好退了这份定单。不是很长的可以拿去慢走丝，太长的话不行咯。

海豹顾 · 发表于 2010-10-20 20:54:44

方法不对，不一定要平面磨，试一试别的。

728872881 · 发表于 2010-10-21 20:30:42

你会不会用刮变形的修变行方法你可以尝试着先把尺寸准了在来修整变形

CHENGCHENG · 发表于 2010-10-26 22:07:40

我们公司也做过大概800多一片太便宜了做了1次不做了

tg5213 · 发表于 2010-11-6 09:11:39

钨钢的刮不了。

账号		自动登录	找回密码
密码			注册会员

[求助] 它怎么就弯成这样了呢？

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛
