新手磨圆弧陷入困境

蓝色沸点 · 发表于 2010-8-17 12:03:06

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由蓝色沸点于 2010-8-17 12:15 编辑

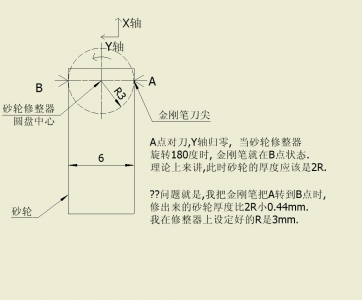

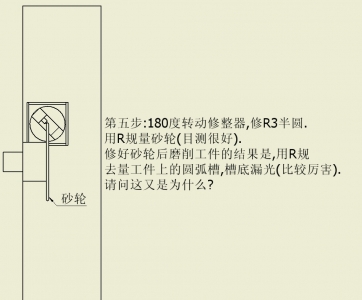

第五步

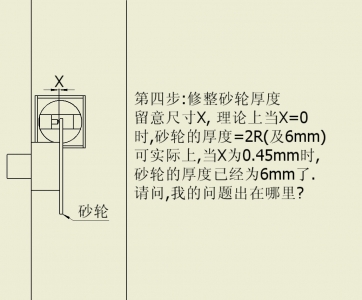

第四步

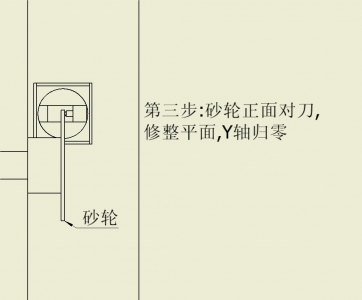

第三步:

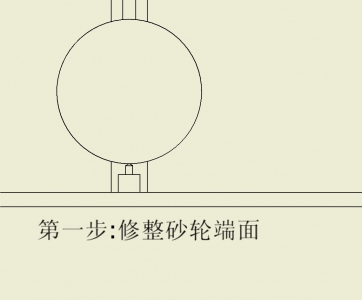

第一步,修端面

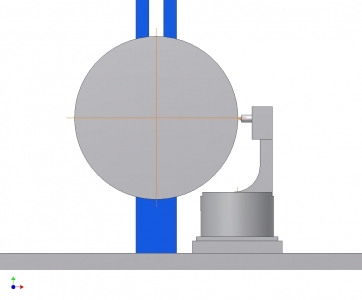

调整砂轮修整器

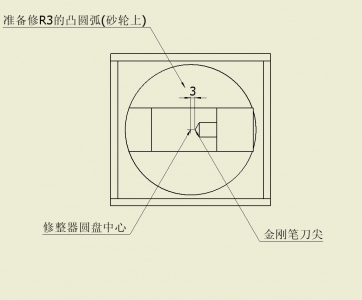

第二步,对中心

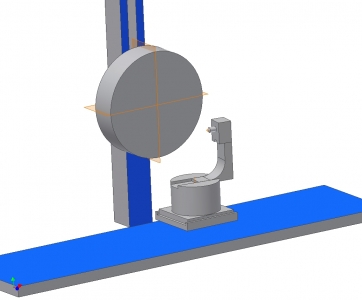

砂轮修整器+618磨床

本人最近开始接触磨圆弧,问题在以下图片中,望各位高手能够指点. 砂轮是180号的白刚玉砂轮.

吸血鬼 · 发表于 2018-6-24 13:24:12

立式的没用过，一直以来都是用卧式的
据说立式的精度是有点不好

蓝色沸点 · 发表于 2010-8-19 06:07:21

狂人老兄,麻烦进来看看吧.

hsjagk · 发表于 2010-8-19 07:01:15

圆弧打大拉。肯定合不死，有缝。

zc070102 · 发表于 2010-8-19 08:16:05

修Ｒ３的圆．如果用１０的修刀．中心会不准，所以修出来的就不准，要是用小修刀的话．修刀头部容易磨损，需要重新调整Ｒ器，精修一次就可以了．看来你用的是冲子成型器修的，要是双向的要调好中心．最好修刀头向下垫数．这样准点．如果要求精度不高的话，先把砂轮修到６ＭＭ，然后把Ｒ器直接架磁台上．调整Ｒ器在砂轮的合理位置．然后用Ｒ器左右１８０度分钟对刀．后数显走到０位．松开修刀轻轻顶到砂轮侧边，锁紧修刀．修Ｒ３的Ｒ器就完成了，接着修就可以了

蓝色沸点 · 发表于 2010-8-19 13:23:21

回复 4# zc070102

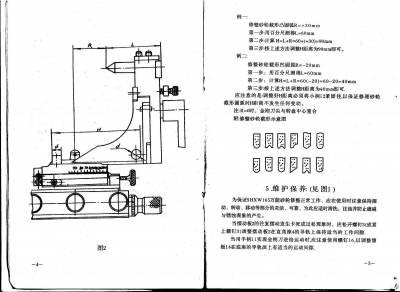

砂轮修圆弧

请再帮忙看看

蓝色沸点 · 发表于 2010-8-19 20:18:45

下午找到原因了

理论上H=L 时,金刚笔刀尖与转盘中心同心.
可实际上,我的砂轮修整器H=L时,实际上偏差0.22mm
,后来在调整R时,把这个误差计算上,就解决了我现在的问题.
希望像我一样的新手不要在这个问题上犯与我同样的错误了.

金属狂人 · 发表于 2010-8-20 01:25:30

看来~~

我来迟啦~~

板凳都没有啦~~~

xinmiao0109 · 发表于 2010-8-28 09:06:20

不太明白。。

自动冲压 · 发表于 2010-8-28 19:44:55

立式R机我不会用

muyuezhi · 发表于 2010-8-28 21:29:09

设备改更新了

Chendan0769 · 发表于 2010-8-31 23:18:30

立式R机现在应该很少有人用了吧
看楼主的3D软件用的不错吗，今后可以改行做设计了

红金龙 · 发表于 2010-9-6 17:01:18

没用过这玩意儿？貌似精度不高？

会员专区 · 发表于 2010-9-7 14:15:06

立式R机这玩意听说精度不错，不过我搞不出，叫我找0.01以内的我都成问题了

fuwei · 发表于 2010-9-19 15:32:21

这玩意没见过

hyh4603 · 发表于 2010-9-21 18:41:45

R砂轮要修至少两遍才好

haitao411914 · 发表于 2010-9-23 05:11:46

这种R机磨一般的精度还可以，但要磨精度高的，一般要用卧式的好些
