楼主: 光磨小许

[资料] 0.3*0.8*25工件加工方法讨论

 火.. [复制链接]
发表于 2010-9-9 07:58:21 | 显示全部楼层

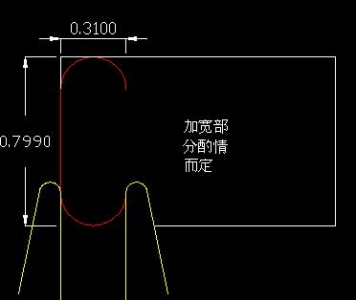

大概就是这个样子,哈哈,害的我花了好长时间画这个图,cad太不熟练了
发表于 2010-9-9 07:59:59 | 显示全部楼层
我晕,传个图都不会。

论坛.dwg

52.53 KB, 下载次数: 5, 下载积分: 威望 -2 点, 铜钱 -1 枚, 贡献值 -1 点

发表于 2010-9-9 08:01:03 | 显示全部楼层
大概就是这样吧,磨床把那个加宽部分去掉即可
 楼主| 发表于 2010-9-9 20:50:55 | 显示全部楼层
回复 16# tslziji * ]8 k' d# y* P  K# t3 s

- \' f% X# E& H# x
3 k+ O8 P$ C+ e    英雄所见略同啊,哈哈,只不过感觉到时候磨床加工0.3的时候比较磨烦一点,我们这样做完PG后就直接完工,磨床也较简单,而且做第二面的时候把工件高出磁台一点点,就可以直接把头部加工完成,省得后面再一次的加工准备。
! U& d6 v9 P* ~/ A$ l   另外一款,我们单边加大0.5,所以直接找0.5的垫片加工,倒还算是省事了,精度方面也没什么问题,工件高度问题如你所想,磨床加工时很痛苦,当时就有出现断列现象,因为挡块上面倒角有0.3以上,所以工件弦空较多,后来干脆直接先把高度余量测出,PG光一刀,哈哈。
 楼主| 发表于 2010-9-9 20:51:49 | 显示全部楼层
回复 17# tslziji 1 T/ v" t# P/ l( a4 {+ u9 Y

2 j+ Y  ~4 @+ B, L0 u+ c. k( v) Y  Y! ~) b3 Z# g# S& G& t4 d
    多多练习就好了,我们所用到的只不过是一些最基本最简单的功能了。
发表于 2010-9-10 20:59:49 | 显示全部楼层
慢丝割25的长度方向主体,再立起来拉片顺便把R角割出来
发表于 2010-10-30 13:21:44 | 显示全部楼层
太难了啊" I4 h% @5 Q6 N1 e; g+ D
不会做, 没见过
发表于 2010-11-9 23:50:10 | 显示全部楼层
磨床先加工6面体及头部0.3OK。0.799的单边留一条的量、PG分2端用台钳加工圆弧。这种方法的弊端就是对手摇磨的技术要求较高、工件易变形.台钳也要好。我那边就一直这么做的
发表于 2010-12-16 13:48:57 | 显示全部楼层
路过的,我也来学习一下
发表于 2010-12-23 17:56:39 | 显示全部楼层
请问师傅们什么叫PG呀---
