新型焊工培训专用焊接操作架的设计（下）

HEATS

3．管固定件

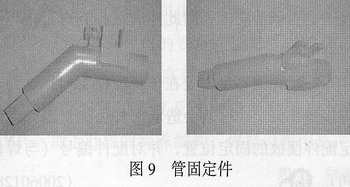

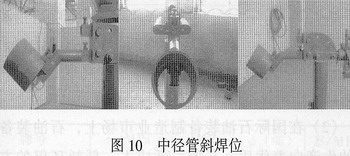

(1)管固定件结构如图9所示。管固定件的作用：与联接件配合使用，用于中径管斜焊位置的固定，如图10所示。 8 n1 v& y& y. ?, s8 ?- ^/ U# Q1 ^



, v" a' h) ^+ V8 V! M8 D) x- b, i

4 s; H2 \3 I5 U3 M8 I6 K# P6 O

8 D# d& G, ?- U0 a$ _: U- o& t4 e' @

- P @+ c& v+ \( O! z- ~' l5 H" B4 m

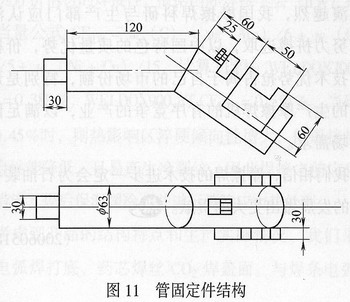

(2)管固定件结构如图11所示。

( ]+ o1 i" O. C9 C* G! h

    五、主体结构中十字架部位的设计

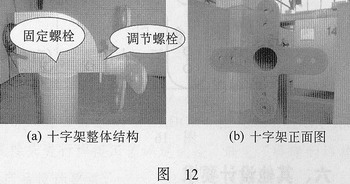

(1)十字架结构的设计十字架是主体结构中的重要组成部分，以螺栓固定在可调节板上，十字架的设计应考虑到障碍管的设置及可拆卸性，以及管内充氩保护问题。十字架结构如图12a、12b所示。

1 t# O, y; d3 \4 |3 w/ h2 \9 x

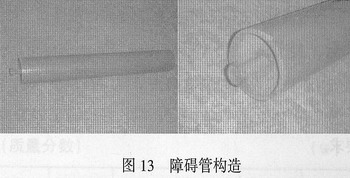

(2)障碍管的设置如图12a所示，十字架上下左右架臂均钻有孔洞，用于固定障碍管，障碍管构造如图13所示。障碍管可用螺栓固定在十字架的孔洞上，且根据被焊管材大小，障碍管可设置在内侧及外侧，以调节间距。

' u, P% w& h$ ]& T

& |' w9 o; r9 ?) F7 z1 g5 v

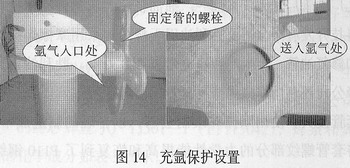

(3)充氩保护的设计如图14所示，氩气皮管接在氩气入口处的圆形小管处，通过小管送入十字架中心小室，管材通过螺栓固定在小室内部，因此在管内形成充氩保护气氛。

1 C6 c) t9 l4 q$ q8 {( [

) _0 j! n: Y6 _8 E

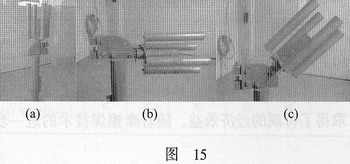

(4)小管3个焊位的固定方式如图15所示。

* X2 y* I. h( W) Y+ ?( {

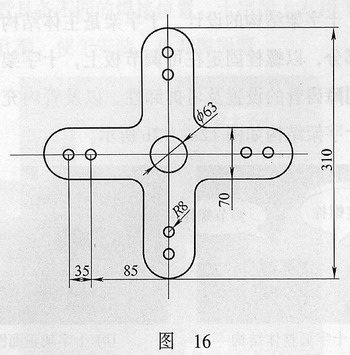

(5)十字架正面视图如图16所示。

. X: v6 f4 S. {4 _

    六、其他设计要求

    (1)根据焊接接线要求，设计时应考虑焊钳夹持位置。

    (2)因人身高不同，在进行板固定焊接时(1G、2G、3G、4G)，空间位置的高度应可调。

    (3)为满足以上两条要求，在支柱上设置焊钳夹持处，且通过支柱上的可调节孔来改变焊件高度。

    七、结语

3 n5 s7 a( C9 t! A* [' z

    (1)本中心设计的焊接操作架较综合、全面地考虑到了焊件各个空间位置的固定，能较好地满足焊工培训的要求。

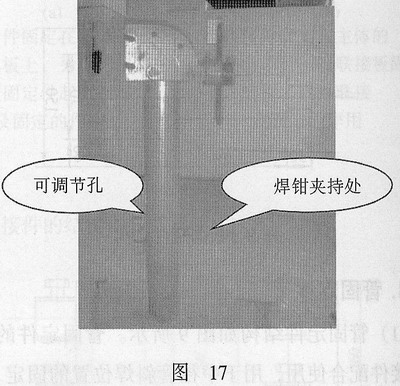

    (2)该焊接操作架在设计时应同时考虑到障碍管的设置与可拆卸性、充氩保护装置及焊钳夹持位置，通过可调节孔来调焊件的高度等细节问题，使得焊接架的设计更为完美，也更人性化(如图17所示)。

7 n, g1 O/ q9 x- s4 w

, b$ n8 ]. g" H" \# Y. g x; L9 ^+ z

    (3)由于焊接操作架在设计时考虑到不同标准焊接时对焊件位置、高度、障碍管设置等的要求，着重增强了焊接架的可调节功能，因此能满足各类焊工培训、考试及比赛的要求。

    (4)本设计的不足之处在于：配件1、2、3并非固定在焊接操作架上，可能会造成配件丢失，因此在焊位上确定配件摆放的固定位置，并对配件编号(与焊位编号相同)。
