电渣焊操作技术 坡口制备

HEATS

电渣焊的主要优点之一是坡口加工比较简单，一般钢板经热切割并清除氧化物后即可进行电渣焊接。铸件、锻件由于尺寸误差大、表面不平整等原因，焊前均须进行机械切削加工。焊接面的加工要求及加工最小宽度见下图。当不作为超声波探伤面时B≥60mm，加工粗糙度为RZ25μm。当需要采用斜探头超声波探伤时B≥1．5倍工件厚度(Bmin≥6+50mm)，其加工面粗糙度为Rz6.3μm。

2 W, Q" q3 ~' \3 V8 {1 A" M! W; _

5 q( B) \! w% J$ s C

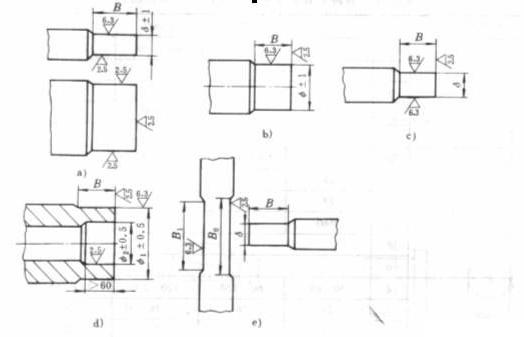

图  焊接面的加工要求及加工最小宽度

' n. O0 ~/ g! n

对焊后需要进行机械加工的面，焊前应留有一定的加工余量．余量的人小取决于焊接变形量，热处理变形量焊缝少的简单构件，加工余量取10—20mm，焊缝较多的复杂结构件加工余量取20～30mm。
