对焊是在手动或自动的专用焊机上进行的。焊接时,焊件在它的整个接触面上被焊接起来。如图1所示是对焊的典型例子。对焊可分为电阻对焊和闪光对焊两种主要方法。1 z% {9 H5 z D' C3 a% ^- R6 R9 |& [

: d$ ]" e7 H+ W2 M( p" V2 n图1 对焊的典型例子 & @$ } `2 o' r+ t# B$ F
1.电阻对焊 9 Y: p! T6 ]8 f/ E
把两块要连接的焊件对接到电路中去,并施加轴向初压力(P1),使工件互相压紧。在整个回路中,因两个工件的接触处具有最大的电阻。因此,当通过一定大的电流时,接触处就产生大量的电阻热,很快就把接触处的金属加热到稍低于它的熔化温度(高塑性状态)。这时在顶锻压力P2的挤压下,焊件就被焊接在一起。
! t9 n9 [" s% L. h+ u # O8 g/ [" T1 d2 m5 {$ m+ H

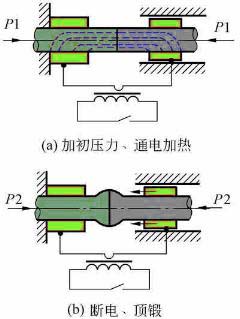

图2 电阻对焊过程 8 g" F& e' k4 w. ^" Q! ^5 a- I1 ]0 N7 {
电阻对焊的焊接过程如图2所示。操作时要严格控制加热温度和顶锻速度。当焊件接触面附近被加热至黄白色(约1300℃)时,即刻断电,同时施加顶锻压力。若加热温度不足,顶锻不及时或顶锻力太小,焊接接头就不牢固;若加热温度太高,就会产生“过烧”现象,也会影响接头强度;若顶锻力太大,则可能产生开裂的现象。电阻对焊操作简单,焊接接头表面光滑,但内部质量不高。焊前必须将焊件的焊接端面仔细地平整和清理,去除锈污。否则就会造成加热不均匀或接头中残留杂质等缺陷,焊接的质量更差。 ) V% y; j* L3 u1 }+ ~
2.闪光对焊 3 ?; [4 ]# @& G" m

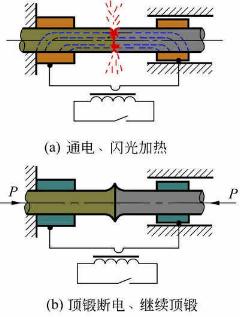

* r/ {" E% Y* W' h4 O图3 闪光对焊过程
b* j" ]: B. K! j闪光对焊的焊接过程如图3所示。操作时要严格控制加热温度和顶锻速度。若加热温度不足,顶锻不及时或顶锻力太小,焊接接头就不牢固;若加热温度太高,就会产生“过烧”现象,也会影响接头强度;若顶锻力太大,则可能产生开裂的现象。焊前必须将焊件的焊接端面仔细地平整和清理,去除锈污。否则就会造成加热不均匀或接头中残留杂质等缺陷,焊接的质量更差。 ( {3 _3 j/ [3 B$ R$ y; U! w7 @
|
