电阻焊简介

HEATS

电阻焊（又称压力焊）是一种常用的焊接方法，它是利用电流直接流过工件本身及工件间的接触面所产生的电阻热，使工件局部加热到高塑性或熔化状态，同时加压而完成的焊接过程。电阻焊的主要特点是：

    （1）低电压，大电流（几千 ~ 几万安培），完成一个焊接接头时间极短（0.01 ~几秒），所以生产率很高。

: a1 ?" @7 c- ?0 s

    （2）焊接时加热加压同时进行，接头在压力下焊合。

, d7 t# O& {/ j

    （3）焊接时不需要填充金属及焊药。

w" ^* t T( W9 ?

    电阻焊的焊接方法很多，按接头形状的不同，可分为点焊、缝焊（滚焊）、对焊。

/ O' b" C7 Q9 H: B Y

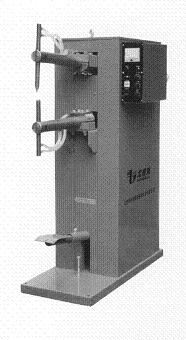

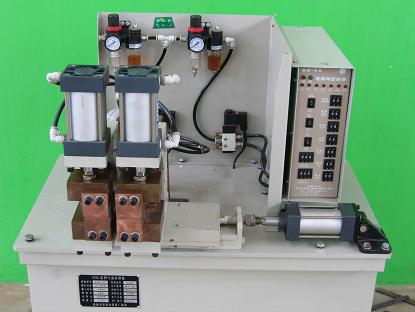

电阻对焊机           电阻点焊机

图1  电阻焊机外形图

2 Y {4 I8 @8 T, R" ~

( Y" P" P5 l% w: S& y5 ]1 z$ U

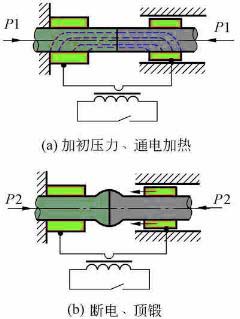

图2  电阻对焊机工作示意图
