焊接接头与坡口

HEATS

1.接头型式

Q: ~6 L, m: J. ]* Y' |0 ~

    在焊接前，应根据焊接部位的形状、尺寸、受力的不同，选择合适的接头类型。常见的接头型式有对接、搭接、丁字接和角接等，如图1所示。

图1  常见的接头型式

　2.坡口型式

, \# E/ |% l- |" V

    在焊接时为确保焊件能焊透，必须开一定形状的坡口。焊件厚度小于6mm时，只需在接头处留一定的间隙，就能保证焊透。但在焊较厚的工件时，就需要在焊接前，把焊件接头处加工成一定的形状，以确保焊透。对接接头是采用最多的一种接头型式，这种接头常见的坡口型式有“Y”型坡口、双“Y”型坡口当板厚达到20-60mm时，为减少焊接量并减小变形通常开“U”型坡口、双“U”型坡口机组和型坡口，为防止焊接时烧穿，坡口处均应留一定的钝边。如图2所示。

+ r6 ]3 ]' ^" J4 o0 m/ l" x1 C. K; l

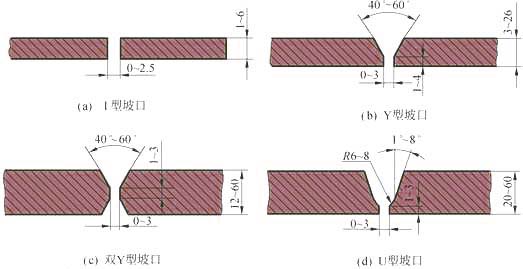

图2  对接接头的坡口型式
