[角度] 复合角公式从零开始

   火... [复制链接]
发表于 2010-10-12 00:06:03 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
本帖最后由 yangjeig 于 2014-4-9 23:39 编辑
, I( h' l* H9 G5 p$ v  J- h& v4 I2 I9 g3 j! m9 h" w! j$ M

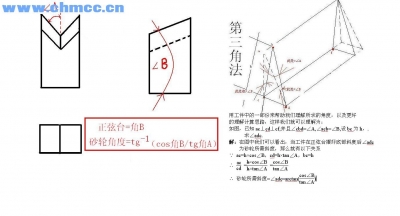

有很多朋友都说要原理 公式是怎么来的不懂,最近公司没活休息借这个机会跟大家 交流一下,接一下来咱们看图:图中虚线部份是为帮助我们理解所作的辅助线· 其实我们只要理解了一种复合角的形态就可以把它作为复合斜度的基本形态,以后 遇到其它形态的复合角利用这种基本形态来理解就好算多了,复合角,斜度万变不离其宗 ,能够触类旁通复合角这东西就不难做

复合角

复合角
发表于 2013-9-30 16:31:53 | 显示全部楼层
dingfangai 发表于 2011-2-27 11:051 ~1 w  \9 @8 ^
虽然俺看不懂,也要谢谢你
/ g# o9 J: N+ R2 {* Q9 w) q; a% d
    就喜欢大师这样,论坛有好多公式,说实话我本人也做磨床几年了,公式也有不少,我觉得死记公式没什么意思,主要的是能推理公式出来,这才叫技术,大师讲解的哼详细,谢谢大师的分享,
发表于 2014-10-7 12:57:01 | 显示全部楼层
此帖图中有一处致命的低级错误,我想至今还没人发现,但没有影响公式的推理,因为没有参与推理。
发表于 2013-11-19 16:33:47 | 显示全部楼层
这个工件做过,但,不是计算的,是软件模拟出来加工的,现在学习了
发表于 2010-10-13 22:39:02 | 显示全部楼层
大哥 我太蠢了看不懂啊 能讲的详细点不

点评

兄弟你真幽默  详情 回复 发表于 2012-7-9 22:24
发表于 2010-10-13 22:43:30 | 显示全部楼层
这个不是复复合角吧

点评

是复合角哦  详情 回复 发表于 2012-10-7 19:50
发表于 2010-10-14 19:06:53 | 显示全部楼层
哥们儿有心了,只是右边的图不怎么形象,有点难和左边的图联系上,之前也做过类似的,只是靠计算,不会公式,另外角adc是砂轮单边角度,还是砂轮全布角度?

点评

是单 边角度,直接修这个角度就可以磨了  详情 回复 发表于 2012-6-6 08:50
发表于 2010-10-14 20:03:06 | 显示全部楼层
为了中国的磨工努力。。。。。。榜样学习了
发表于 2010-10-14 21:31:27 | 显示全部楼层
做过这种零件,我推算的公式跟这个不一样,但结果是一样的!哥们儿有心了,就是你的图没看懂啊,还是没弄清怎么算的!
 楼主| 发表于 2010-10-15 08:39:40 | 显示全部楼层
回复 3# whb3018 - F3 i, S9 u' A+ W9 \  }

! K/ }) N  D( C
# U8 H! {7 u8 v- p/ n. A    要理解复合角的加工首先要相像它已经加工完成后放在正弦台上的形态是如何,这样才思路才会更清晰7 f+ k$ @6 r- z  d
所以这个图仔细看就知道这是工件的一部份,虚线是辅助线。砂轮不是双边
发表于 2010-10-21 07:51:41 | 显示全部楼层
新人,学习中.
发表于 2010-10-22 05:41:23 | 显示全部楼层
谢谢你的付出···
发表于 2010-10-22 21:55:58 | 显示全部楼层
新人看不懂,需要的 时候再来看看。谢谢
发表于 2010-10-23 10:24:33 | 显示全部楼层
呜呜呜呜。手机看不清楚
发表于 2010-10-27 20:24:56 | 显示全部楼层
有没有好一点的图片啊
发表于 2010-10-27 22:19:01 | 显示全部楼层
晕,怎么公式没详细点?

点评

等待你的付出!!!  发表于 2011-5-16 19:48
发表于 2010-11-16 03:04:35 | 显示全部楼层
哈哈,) u. L6 G3 a) e) t
好样的
1 L6 X" L* y0 n% `5 B楼上的 ,公式是越简单越好的+ U9 o# ^) V+ [) Y
怎么来也是很烦恼的一个计算过程) T7 H7 V2 d% P- x( x
怎么算,讲起来,没入门的,很难理解
) ~; }" Y# ^& r5 D/ e也很难表达!
2 D9 j% R* Y& m" _有时间我找张经典帖子给大家讲讲吧

点评

狂人大师啊 期待你的强帖  发表于 2011-4-10 23:01
狂人大师啊 期待你的强帖 但是我挡心你没时间  发表于 2010-12-14 05:37
发表于 2010-11-16 09:52:25 | 显示全部楼层
那的那个是个V型斜槽吧]
发表于 2010-11-18 21:07:15 | 显示全部楼层
我做过这样的东西。。。。。。好象算出来的数。修正器要立起来打角度磨下去
