这个图纸上的R能磨吗？

ban5700 · 发表于 2010-11-6 13:01:40

您需要登录才可以下载或查看，没有账号？注册会员

×

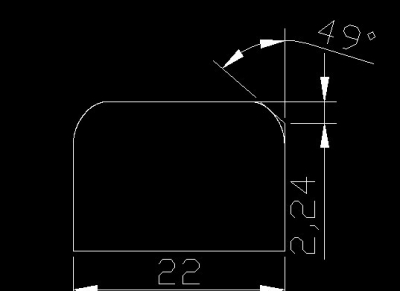

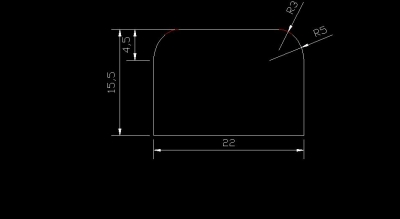

请问图纸上的R3能接出来吗？如果可以具体怎么做？怎么在砂轮和工件上对刀，下数?自己有搞了一下，可惜搞不出来。。呵呵~

jgh1434 · 发表于 2015-6-11 20:58:21

hehaifeng 发表于 2010-11-12 17:425 K' @( w3 m6 I+ @7 [7 L
回复 ban5700 的帖子8 @( j% {+ h2 E% {$ N5 p
2 J. ^0 L* l1 w' L/ V* i7 B1 f3 j
根据条件算出 ∠1就行啦，就知道切线角度了

真心没看懂。

weige · 发表于 2015-6-2 10:06:57

hehaifeng 发表于 2010-11-7 21:21
1 b+ f* @" g( e) Q* s+ R- ~$ m先做公切线,再做两个斜度接R

兄弟你算的是R了的尺寸吗不对吧
来自: 微社区

吸血鬼 · 发表于 2018-2-25 02:50:39

嗯嗯，顶一顶

yxw135 · 发表于 2010-11-6 18:59:05

能磨，可以一次成型，也可以分两次磨。

adgjj22 · 发表于 2010-11-6 19:19:07

这个怎么做，我也不回做，麻烦师傅指点下谢谢

ban5700 · 发表于 2010-11-6 22:24:38

回复 2# yxw135

能说下加工步骤吗？

535474183 · 发表于 2010-11-7 04:55:57

可以的，我见过我们厂的磨床师傅磨过，但是我不会:(

谭华彬 · 发表于 2010-11-7 09:13:41

这个就R接R 的。如果你会接就可以了

老大不小 · 发表于 2010-11-7 11:38:51

有点难哦，我不会

ban5700 · 发表于 2010-11-7 12:41:54

有谁能进来说下哦？这个东西搞得我都晕了。。。

自动冲压 · 发表于 2010-11-7 13:51:33

先磨R5再磨R3，要一次成型的话砂轮先修R3再修R5。

ban5700 · 发表于 2010-11-7 20:07:06

除了R3外～其他都是已知的～就是要接R3~怎么接哦？

hehaifeng · 发表于 2010-11-7 21:21:05

先做公切线,再做两个斜度接R

ban5700 · 发表于 2010-11-8 12:46:08

回复 11# hehaifeng

嗯，谢了，这个明白，不过我现在这个工件除了R3这个圆弧外其它的都是已知的了，现在只要接R3这个圆弧就好了，该怎么接呢？

自动冲压 · 发表于 2010-11-8 23:03:28

碰数啊砂轮底部和侧面碰数再下刀

ban5700 · 发表于 2010-11-10 23:00:16

回复 hehaifeng 的帖子

公切线上的角度是怎么算的？怎么知道是多少度哦？

ban5700 · 发表于 2010-11-10 23:02:10

回复自动冲压的帖子

就是在工件上对刀后不知如何进刀和下刀。。。

爱新觉罗 · 发表于 2010-11-11 18:12:39

:lol路过，努力学习中
