0.1薄片研讨会

panxia008 · 发表于 2010-11-29 14:49:01

给个尺寸，我试试能不能磨出来。。。。

云落风知 · 发表于 2010-11-30 00:34:57

期待狂人的杰作。。。。。。

shine97202 · 发表于 2010-11-30 14:42:55

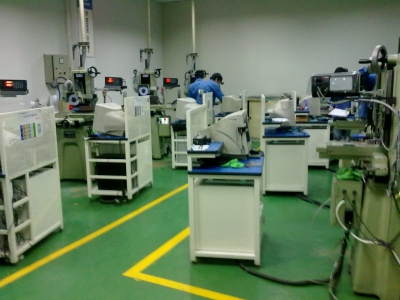

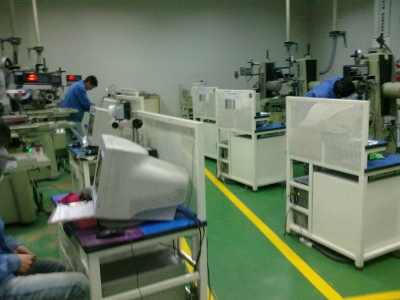

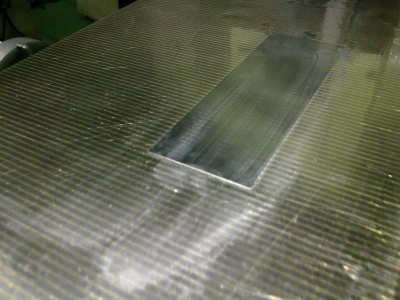

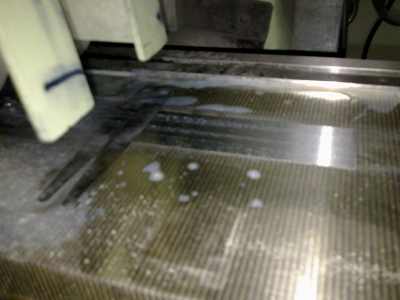

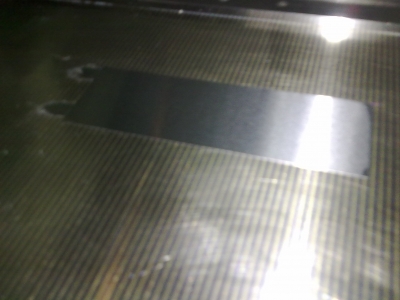

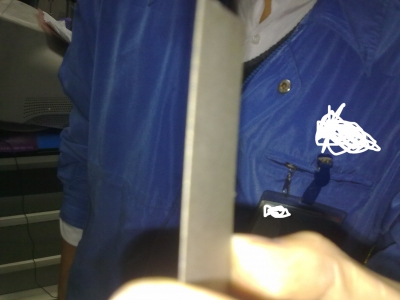

目前加工已经告一段落（毕竟公司还是要吃饭的），目前的出的最好结果是使用46K砂轮，在保证平面度的情况下（非平行度）SKD61加工最小到0.06*30*90 。0.06*60*90因为时间关系所以没加工。目前的变形比较大，不过比第一次试加工好了很多，在0.18。具目前的出的心得如下：加工一定要选光亮的工作台（就算有再小凹坑的也不行），因为有坑的话它在凹坑部位会随凹坑产生一个凹形圆，更有可能破掉；加工第2问题是边缘处理，前几次加工都出现了边缘锐化（就是斜掉成尖点或类似尖点），加工的时候要注意有效的利用万能油与磁台的黏合度可以有效的避免改问题的发生。最后感觉加工大面的时间远比加工小面的时间少，很多人都认为加工这个一定很费时间，其实是错误的，如果那0.06*1.5*90和这个0.06*30*90做对比，绝对是0.06*30*90快，但平行度方面还有待研究。等以后有时间有机会，还是会继续这一课题，感谢各位的关注，感谢各位的支持。我相信既然我提出了这一问题，肯定会有后来人来继续探讨的，我也会在以后的空闲时光里继续思考这一问题。由于有摄相头，再加上手机的拍照质量不好，所以只偷拍了2张加工时候的照片和我工作的小包厢(还有大包厢我就不敢拍了，呵呵），望各位理解。

332570762 · 发表于 2010-11-30 21:12:02

等待结果奇迹的出现~~~~~~~

jjyworini · 发表于 2010-11-30 21:39:05

好羡慕你的加工场所哦

山水沟 · 发表于 2010-11-30 23:15:22

可以磨，我做过0.05的锯条。挺费时间的，看价格怎没样?

shine97202 · 发表于 2010-12-1 12:03:39

回复 jjyworini 的帖子

这也叫好？。。。。。没看见没窗户嘛。灰尘大的要死。。。

bliang2008 · 发表于 2010-12-2 18:35:10

图片上有窗户？？

思索 · 发表于 2010-12-2 22:46:22

没有用心去做，就不要认输

haohao · 发表于 2010-12-2 23:02:20

回复 shine97202 的帖子

楼主，你们车间真干净啊，还一台机陪一电脑，真牛！
请问你什么公司啊，在哪？

shine97202 · 发表于 2010-12-3 00:59:52

回复 haohao 的帖子

有电脑不好啊！我都不会算！都直接cad拉…5S没搞好，东西没看到那么乱吗？我这没凳子的

ctk · 发表于 2010-12-5 17:52:52

建议用VIKING材料,这种材料比SKD61不容易变形,或用CBN砂轮加工

我做精密磨 · 发表于 2010-12-5 23:10:20

你加工这个，价格一定不低把，我做过0.5X8X25的HRC60度，加水0.001mm的下刀。没下2次就反面，可以磨在0.005之内，最后几刀不要下让它自己空走，跟适当的拍打机头就行了。我们做了2片新元4000元人民币20000啊，我磨了差不多25个小时:P

wujieoo · 发表于 2010-12-6 17:27:33

磨过SKD11的0.15*50*60最小弯度0.02最大0.1难魔啊

caoqiang0623 · 发表于 2010-12-6 22:56:16

学习中了:(

huishunda · 发表于 2011-3-8 09:41:49

当然用超硬砂轮会好磨

账号		自动登录	找回密码
密码			注册会员

[求助] 0.1薄片研讨会

点评
