手摇磨床这个工件做错在哪里？

新手开磨 · 发表于 2010-12-5 09:28:57

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

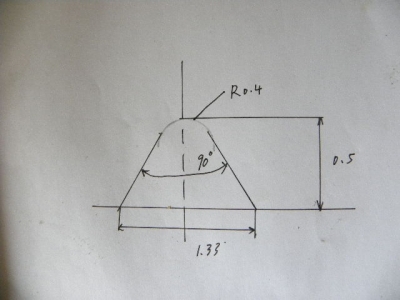

工件弦接点算的是Z-0.117Y-0.4。砂轮也是照着个数据修到。
砂轮到工件中心。下到Z-0.117。结果斜边上做出来个台阶。
请教各位大侠，我做错在哪里？

zhou123 · 发表于 2020-6-30 21:48:56

吸血鬼发表于 2018-2-23 17:337 S# m& H, Y' m9 w5 S" J o( [
你可以不要一刀到位，留个2条，然后投影，看差多少再接上去

请问怎样投影找切点
来自: 微社区

吸血鬼 · 发表于 2018-2-23 17:33:07

你可以不要一刀到位，留个2条，然后投影，看差多少再接上去

xyk136292627 · 发表于 2014-3-18 19:27:13

哟，学习中，争取早日进阶到高手行列中{:soso_e100:}

精密磨神 · 发表于 2010-12-5 12:11:37

你修一个1。33厚的砂轮。用细点的100K你的工件比较小吗。将R器调到0.405的。然后放在靠板上左90度右90度对2次刀分中，然后下Y轴就可以了

屠礼明 · 发表于 2010-12-5 14:27:38

你投影过你打得圆弧吗？还有工件是什么材料？接圆弧的时候工件有么没有发热？你怎么对刀的？在没有到位前你没有拿去测一下在到位吗？

adgjj22 · 发表于 2010-12-5 14:35:29

学习中，

753106262 · 发表于 2010-12-5 23:45:56

修砂轮时进0.117到数，绝对没台阶

自动冲压 · 发表于 2010-12-6 20:53:28

本帖最后由自动冲压于 2010-12-8 15:38 编辑

砂轮对中后下刀0.166，哦搞错了这R太小

于都人 · 发表于 2010-12-7 08:46:39

1.砂轮R没有修准
2.X轴先下到数，利用Y轴进刀
3.注意被加工工件研磨时所发热的情况，要适当的冷却

新手开磨 · 发表于 2010-12-7 19:05:11

回复自动冲压的帖子

请教了，为什么是1.66。还有就是我的砂轮是不是修的有问题？

菲布里佐 · 发表于 2010-12-7 23:05:14

本帖最后由菲布里佐于 2010-12-7 23:07 编辑

大概就是这个样子吧

魔界幽灵 · 发表于 2010-12-15 15:18:25

你砂轮没修好这很简单啊没错的

海风 · 发表于 2010-12-15 15:32:48

次工件长度方向留两条余量再加工斜度有台阶可以修补

caoqiang0623 · 发表于 2010-12-19 21:18:02

砂轮R没有修准

yygycff · 发表于 2010-12-20 01:25:56

郁闷了。。。90度不是直角吗？？

andyzbw · 发表于 2010-12-20 01:56:55

数是没错，加工出来不对肯定是砂轮没修好

精密磨神 · 发表于 2010-12-29 22:27:30

不好意思，上次喝酒和昏了，给你解答错了。。。。想你这个工件在没接圆弧之前是梯形的、尺寸都是到位的时候，修一个宽1毫米左右的砂轮，左右地面修平，R度机调制0.4。左右碰到分中，X碰砂轮地面归0。X修到0.1172深，的2分之1的圆弧，就去加工工件也是左右分中，工件上面对刀归0磨刀0.1172就OK了。。。。。想这种圆弧最好不要分两次接，进到少有不慎就有单插

zjg281802703 · 发表于 2011-1-4 18:45:26

有难度，学习中
