双端面磨过程中零件塌角（塌边）问题怎么解决？

9243622 · 发表于 2011-7-22 13:44:31

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

各位大侠，

本公司有两台磨床：

Koyo 双端面磨床，SDG-5 双端面磨床，

产品是直径为50mm左右，厚度13mm左右的粉末冶金产品，，

磨完后经常会发现塌角（塌边）问题，

请问是什么原因？怎么解决？谢谢

彼岸 · 发表于 2015-2-6 10:04:16

9243622 发表于 2011-7-25 14:432 U* g: _* K/ D0 E/ R' O- k
**** 作者被禁止或删除内容自动屏蔽 ****

这是汽车上的零部件啊……粉末冶金材质的……接触过需要了解可联系我啊15838069146

RP持续爆发 · 发表于 2014-5-22 14:34:38

这个现象我也遇到过，当时是进料拖板因为长时间使用而磨损，导致进到砂轮的时候有一角翘起来而被砂轮磨到，而导致这个缺角，后来调整拖板就没问题了。

RP持续爆发 · 发表于 2014-6-7 07:46:52

zhangyuan 发表于 2014-6-4 21:54
! O% K* `/ S: s! Z7 K- K) @koyo 光洋立式双端面磨床有谁用过？？？

这个我用过，效果还可以

fkeee · 发表于 2011-7-22 15:39:06

终于看到有双端面磨做粉末冶金零件的帖子了，有没有图或照片看看啊！

fkeee · 发表于 2011-7-22 15:41:03

塌角（塌边）问题产生的原因有好几种，具体要看你零件缺陷的样子

9243622 · 发表于 2011-7-25 14:43:35

本帖最后由 9243622 于 2011-7-25 14:47 编辑

图片见附件，，谢谢，，帮忙分析一下，我对端面磨是外行。

图片是三个零件摆一起的照片，看一个塌边就可以了。

fkeee · 发表于 2011-7-25 15:11:13

9243622 发表于 2011-7-25 14:43
' B% M; [- B+ o& i& k$ o5 ~* O& _

登录/注册后可看大图

/ w- s- A1 [6 z; ~图片见附件，，谢谢，，帮忙分析一下，我对端面磨是外行。
Q( N! X4 C+ Q9 M' U% i% Y6 J
- [) O, C9 H7 { s& |6 T1 q图片是三个零件摆一起的照片，看一个塌边就可 ...

磨的是转子啊，你说的是崩角吧，主要看下砂轮的角度可能小了

fkeee · 发表于 2011-7-25 15:15:05

9243622 发表于 2011-7-25 14:43
! B6 R: @) U5 n. J/ |" s3 W# r/ A

登录/注册后可看大图

. H; ]& j, j' D( R; t+ ]# n图片见附件，，谢谢，，帮忙分析一下，我对端面磨是外行。
3 W2 w7 M; y' _" ^- ~5 P( N1 L2 P/ F0 p7 y
图片是三个零件摆一起的照片，看一个塌边就可 ...

还有是看下有没有规律，是上面，还是下面有（针对机加工的方向）

zzsmwqw · 发表于 2011-7-25 18:57:48

你的双端面磨是否为固结磨具磨削？

zzsmwqw · 发表于 2011-7-25 19:03:19

还需详述，可能与加工原理有关，双端面磨削现在也有很多方法！详聊，只要为技术进步！

9243622 · 发表于 2011-7-26 12:31:50

砂轮用的是
SDG-5 rough grind wheel，30‘’X3''X10..
koyo Grind CBN wheel，6A2T455*2*160

粗磨机是立式的，两片砂轮一起工作磨零件。
精磨机是卧式的，

海啸 · 发表于 2011-7-30 20:24:04

9243622 发表于 2011-7-26 12:31
9 v, T! p6 o; t( F b l# z

登录/注册后可看大图
4 T& \9 \, o% e
砂轮用的是
8 A# K1 u4 X" x5 X! BSDG-5 rough grind wheel，30‘’X3''X10..1 O) o$ i2 Y" f0 l6 O1 x7 B
koyo Grind CBN wheel，6A2T455*2*160

垂直角度下面小，或者砂轮太软

大雨 · 发表于 2011-8-16 09:58:28

我感觉出现这样的情况应该是精磨环节出现的。也有可能是在粗磨时产生的而在精磨时未能把“塌边”磨掉。这个解决起来应该不难。

尤福 · 发表于 2014-5-22 16:10:39

可以采用我的这设备来加工可以解决

zhangyuan · 发表于 2014-6-4 21:54:03

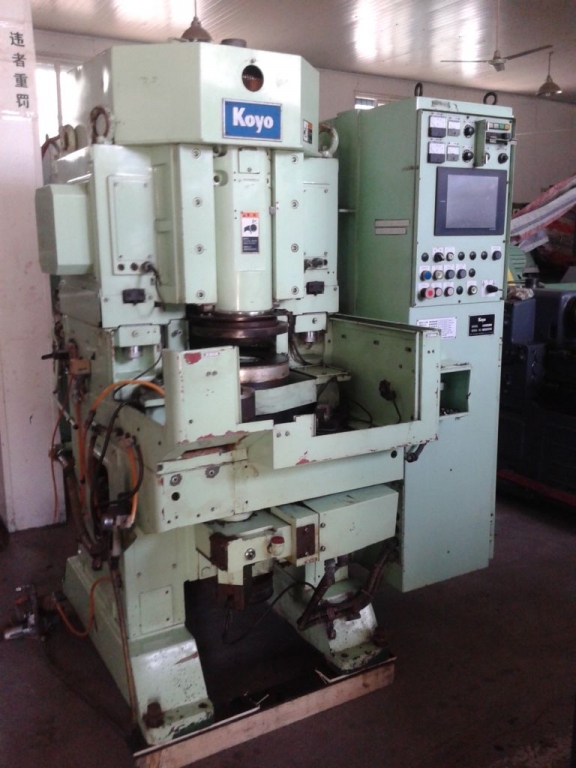

koyo 光洋立式双端面磨床有谁用过？？？
