人家出了一道题4mm的砂轮修4.8的R…R公差在四位数之内在它的结束点接上0.8R…

135580 · 发表于 2011-8-6 12:51:50

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

算出0.8R接上4.8R的角度…我真不知道怎样回答人家，至于怎么算我也尽力了…希望狂人**帮帮忙这个怎么算，我不想再天天找工作了…

yangjeig · 发表于 2014-1-4 14:21:49

本帖最后由 yangjeig 于 2014-1-7 00:32 编辑

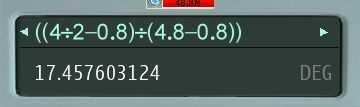

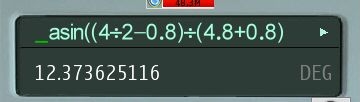

精度4位可能概念理解的不一样砂轮外R打法_4.8分中打好后侧面对刀清零不动抬刀，R机摆斜度下数对刀归0。R机角度算法asin((4/2-0.8)/(4.8-0.8))=17.458砂轮内R算法asin((4/2-0.8)/(4.8+0.8))=12.374同样先分中打R4.8摆斜度对刀打102.37度的大于1/4圆弧选用⊙3的修刀防止金钢石撞砂轮。下面是图片

吸血鬼 · 发表于 2018-2-24 22:31:46

请看这个图，多看几次应该就能明白了
一个是4.8接0.8，如何算角度
一个是算出角度后 R0.8 接斜度

江湖0769 · 发表于 2014-1-4 23:46:26

来学习下。

xigong · 发表于 2011-8-6 13:18:06

这简单.刚进磨床组学习，想过这种问题，还没实践过。仅供参考！

……是外r还是内R?外R碰好一边后归0，退至0.8归0，退刀，洗进刚才的0位置。

内r的话，一样的道理，碰边归0，洗至4即可！over!

行的通的话记得回我哦

风雨同舟 · 发表于 2011-12-25 12:40:38

楼上的，高手啊！

wang890920 · 发表于 2011-12-27 18:04:51

R接R 角度是已知条件角度图纸必须给出问你的那个人忽悠你呢

l3715037777 · 发表于 2011-12-27 18:21:47

这个简单，有角度就可以了，调好斜度对刀

忧郁的傻笑 · 发表于 2012-2-22 10:55:20

这个东西还没有搞过那天有空自己搞搞看呵呵

zhou0900203023 · 发表于 2012-2-22 11:03:30

这个有些难度了做，不好弄呀

z332776252 · 发表于 2012-2-28 10:25:05

学习一下见识了

pqf422 · 发表于 2012-2-29 16:07:39

学习！！！！！！！！！！！！！！！！1

随风的记忆 · 发表于 2012-2-29 18:51:48

看看......

yuanjin · 发表于 2012-7-22 00:05:32

请问是单边退还是两边都退另一边的进刀量不变吗？

刘小路520 · 发表于 2012-7-22 22:36:26

R接R还是不简单啊

czp0833 · 发表于 2012-9-20 18:51:02

应该不难的

飞龙 · 发表于 2012-9-21 17:16:55

数标好，就好弄吧。

LMT专家 · 发表于 2012-9-21 21:04:08

忽悠你的，高度H都没告诉你，怎么算？？？

Andyliu · 发表于 2012-9-21 21:46:06

说的什么是。。。
