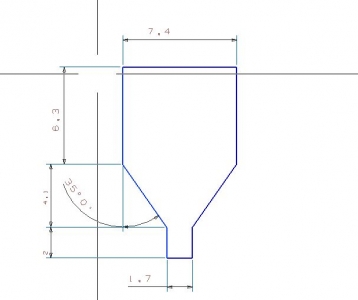

成型砂轮怎么打！

593816556 · 发表于 2009-3-29 06:48:19

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

有梦最美 · 发表于 2009-3-29 12:29:46

本帖最后由有梦最美于 2009-3-29 12:31 编辑

你上面是工件吗?
我会砂轮底部打35`,然后测量砂轮侧面到角度交点的尺寸,从砂轮侧面对刀前后进给2MM加上砂轮的交点尺寸.上下进给2.85MM.
工件的另一面也是这样加工.
你要是选择砂轮侧面打角度的话,那加工起来太麻烦.上下切的尺寸也多,这种情况你尽量选择上下切的量少的方法来加工

liushan5212 · 发表于 2009-3-29 12:38:32

你别告诉我这是砂轮的样子!!!!如果是工件的话砂轮底面修一下,角度器趴着打个35度就OK啦,这个要逃一刀料啊!粗磨一下

guorong · 发表于 2009-3-29 14:33:10

砂轮也可以

4859 · 发表于 2009-3-29 15:00:09

是工件还好要是砂轮就显得没有必要了。。。。底面和斜度根本的距离很难保证。。。。而且斜面于直面焦点也很难保持倾角建议修个1.7的砂轮切好之后在做上面斜度分开来

593816556 · 发表于 2009-3-29 15:02:23

是砂轮啊；老大

初学者 · 发表于 2009-4-6 17:47:28

晕啦没必要呀
你加工什么样的工件要用这种成型砂轮呀？

bliang2008 · 发表于 2009-4-7 09:57:43

这样的砂轮也能修？？？

金属狂人 · 发表于 2009-4-8 00:14:52

一般的修整器很难仔uchu标准的形状来
用滚轮能修出来，但很少见有用这样的加工方式
一般分开来做

lyd2311 · 发表于 2009-4-11 23:19:14

没见过这样子加工的,一般都是先做槽,然后分开做斜面!~~~~很方便的~~~~

duancanxiang · 发表于 2009-4-12 20:29:45

根本没有必要修这样的砂轮的吧！那样切不烧刀才怪！

mfkjo · 发表于 2009-4-13 17:02:17

这样做又费时又不能保证精度

思想光棍 · 发表于 2009-4-13 20:03:23

我师父干了磨床十五年
明天问问他
他能不能修这样的砂轮
哈哈

汪时超 · 发表于 2009-4-15 22:28:02

用立式R机,R角调至零,侧面进去2.85,深度进去2.0,旋转角度35度,然后修理就好了.(修整过程中,要多次测量)

张恒 · 发表于 2009-4-16 14:16:28

我觉得把断差做了，再做斜度。这样的话根部的R角会很小。打成型砂轮的话R会好大，不过还是要看看公差有大，公差大的话就可以打成型砂轮。。。我看这个零件不是很大作用///

波乃 · 发表于 2009-4-16 21:21:31

4 15# 张恒哥们你没看清楚东西啊！他画的图的沙龙的图！工件不是这样的
