又NG了

593816556 · 发表于 2009-3-29 07:04:01

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

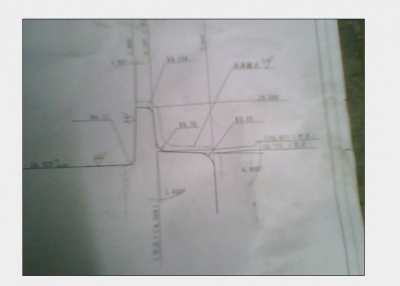

底面是3度；侧边是5度；我打拉成型砂轮，侧边靠一下底部靠一下；去投影；差多少就进多少；底部和侧边以前进；做出来两边都超差拉0.02，自己想想也不对这样去投影；Y进0.05，X；进0.08这样干；到X下到我试切的位置Y到位了，X还一0.08没有到位我直接下了；结果可想而知啊；惨啊；10个工件牺牲啊！也不知道怎么做；高手们你们是怎么做的，

有梦最美 · 发表于 2009-3-29 12:20:26

如果你对成型砂轮不了解的话,你可以先加工直的台阶出来在加工角度.
如果你要打成型砂轮的话,就在砂轮的侧面对刀,前提是你要测量下你修整的成型砂轮的角度交点到砂轮侧面的尺寸.对好刀,工件的角度台阶的坐标加上交点尺寸,就是你要前后进给的尺寸.

593816556 · 发表于 2009-3-29 15:01:06

谢了，兄弟

4859 · 发表于 2009-3-29 15:02:58

看不清楚无法作答

磨时间 · 发表于 2009-3-29 17:24:59

很模糊，看不清

波乃 · 发表于 2009-3-29 23:01:52

真高！！有人看清楚了！！我都没看清楚！

有梦最美 · 发表于 2009-3-30 11:36:55

不就是底面是3度,侧边是5度的成型台阶吗,就看你怎么看待那个坐标了

事在人为 · 发表于 2009-4-4 20:35:56

砂轮侧面要修角度的，不过你的图看不太清楚

汪时超 · 发表于 2009-4-15 21:21:21

下刀时，侧面要退出(下刀量×tan侧角)
进刀时，底面要少下(进刀量×tan底角)

阳阳 · 发表于 2009-4-15 21:51:14

我想你投影的方法不对！要找到两斜度的交点，好多人不会这样投
不会投分两次加工那

初学者 · 发表于 2009-4-15 22:53:33

还没加工过这样的零件
不知道该怎么投影
高手介绍下吧！！！

张恒 · 发表于 2009-4-16 14:09:46

呵呵///师傅们知道哪里招聘磨床吗？能不能帮忙介绍下

bliang2008 · 发表于 2009-4-16 14:19:57

图不是很清楚，应该是成型砂轮投影没投好啦

495535990 · 发表于 2009-4-21 22:47:35

他这种中间还有一个R角底面斜度先磨出来吧在修侧面的成型砂轮。不知道高手是不是这样做哦、

玩过磨床 · 发表于 2009-4-24 12:48:58

本帖最后由玩过磨床于 2009-4-24 12:55 编辑

1# 593816556

那个是集成电路切筋成型模具上成型工位的下模镶件吧，两个斜度分开做比较方便，先做侧斜度（底面是平的），然后砂轮修两个角度（侧、底），这时主要控制底面斜度，侧面涂上颜色，擦到即可，很直观很容易控制。

顺便说一句，此工件上面那个小R角参与引脚成型需要控制一下，另两个相对没那么重要。

nanyangren · 发表于 2009-4-26 19:49:58

赞同楼上的做法，先做侧斜度，再做低面
