楼主: ty6364

磨出镜面

[复制链接]
发表于 2009-4-26 06:06:35 | 显示全部楼层

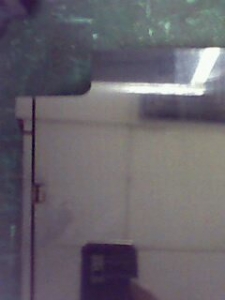

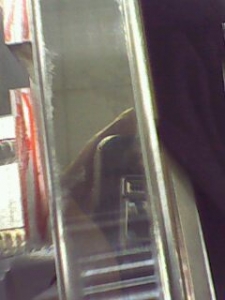

我现在家里就有一块是我自己加工出来的镜面。
3 x6 @/ h7 I+ A% O0 m 要加工镜面涉及方面多哦,首先主轴要好,不然的话磨出来就有颤纹;砂轮要修的好,修粗了有纹路,修细了颤纹而且容易烧刀;进刀量要小、慢,不能急!- i' ^( N% T9 e* f+ C" l/ j
    我是用**准力3060的,砂轮是氧化铝。
发表于 2009-4-26 21:06:59 | 显示全部楼层
是加工完了还要抛还是要达到镜面效果呢?
发表于 2009-4-26 23:45:17 | 显示全部楼层
楼上的回答 很有学问    谢~
发表于 2009-4-27 20:46:57 | 显示全部楼层
砂轮要修细,进给均匀,机床无振动
发表于 2009-4-29 20:49:39 | 显示全部楼层
材质是YG6  形状是内径81外径98高度7(mm)的圆环。
7 P: S* \7 ]# C; W' `粗磨,半精磨使用M1432普通万能外圆磨床留1---3丝余量+ l2 a$ _) c( D
精磨,镜面磨使用日本冈本高精度磨床型号OGM-250UST
5 s* {; Q- l$ `镜面磨削用的磨床要具备以下条件:有很高的精度、刚度并采取减振措施;砂轮主轴的旋转精度高于1µm;砂轮架相对工作台的振幅小于1µm;横向进给机构能精确微动;工作台在低速运动时无爬行现象。镜面磨削时,先采用粒度60号以内的陶瓷结合剂砂轮,经精细修整,使砂轮表面的有效磨粒形成许多等高的半钝态微刃,磨削时只切下微细的磨屑,并有适当的摩擦抛光作用,表面粗糙度达到Ra0.08~0.04µm,这是超精磨削阶段。然后再用微粉磨料(W14~W5)、树脂结合剂和石墨填料做成的砂轮,经过精细修整,在适当的磨削压力下进行镜面磨削 经过一定时间的摩擦抛光作用,最后达到表面粗糙度Ra不大于0.01µm的镜面。镜面磨削的磨削用量较小,例如磨削外圆时,砂轮速度为15~20m/s,工件速度小于10m/min,工作台进给速度为50~100mm/min,横向进给磨削深度为3~5µm,然后作无进给的光磨20~30次。磨削时,切削液要充分,并有良好的过滤装置,以防划伤工件表面。砂轮修整需用锋利的单颗粒金刚石,修整时,工作台速度为6~10mm/min,横向进给2~4次,每次切深2~3µm,再无进给光修一次。
发表于 2009-4-29 23:43:51 | 显示全部楼层
学习  学习
发表于 2009-5-1 19:26:27 | 显示全部楼层
磨45#钢素材(未热处理)的   好磨些
发表于 2009-5-2 22:15:51 | 显示全部楼层
楼上的胡说八道!!!!生料不好磨!!!
发表于 2009-5-5 21:02:52 | 显示全部楼层
2 @7 `3 x6 I0 W1 D6 V! N$ M
这样做我一开始我不信  45#的材料 砂轮越细越不好做   没办法才试的   没想到效果真不错  呵呵  用建德半制动的   好像只适合软一点的料
发表于 2009-5-8 10:29:06 | 显示全部楼层
很多轧辊磨床都能做到
发表于 2009-5-8 22:54:16 | 显示全部楼层
磨床也能磨出镜面嘛`~
( j/ p2 I* r" T" N) ~   真是出奇呀~~
* `; F( T5 B' e% `. V8 h- f# s9 d: f$ j     我只是个技工~不懂~~还请大家观照下咯
发表于 2009-5-9 00:34:05 | 显示全部楼层
砂轮和机床要好才行
发表于 2009-5-17 00:08:00 | 显示全部楼层
这二天磨了几个内模件,差不多140*130,材料420,感觉还可以,要比较细心的加工,主要是比手工省模快

点评

屌  发表于 2012-7-7 23:23
发表于 2009-5-20 11:00:41 | 显示全部楼层
你们这些* g2 j# w  {% Z+ u1 {
真是没有见过大蛇拉屎·& ]) D9 ~( {  U9 U& E
    小日本有专业磨镜的磨床# U4 C" b6 K% s0 j6 k% {% V
     你门都没有开过
% q" I* @- Z+ N/ D          只需设置程序一次就搞定了9 N5 M: Z/ R6 u8 W
              需要什么效果就可以做到什么效果
3 |9 {0 z7 B. L6 I  i     亏你们开了这么久磨床哦!
发表于 2009-5-20 11:02:03 | 显示全部楼层
小日本有专业磨镜面的磨床
! W3 n2 `# I7 ^& R5 S7 _   冈本镜面磨
发表于 2009-5-20 22:17:51 | 显示全部楼层
谢谢7楼的朋友  能介绍一下工艺磨床吗?详细点儿呦- P0 |3 O8 S4 C9 ^: ]/ l
ty6364 发表于 2009-4-21 10:26
5 d. p& H# Q" Z; q  x) g% E* [+ ^
                 你在那搞这个图片的啊        有人需要吗  ?
