双向电子砂轮修整器------0.180沟制作方法解析

 荐  火.. [复制链接]
发表于 2009-5-11 19:17:44 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

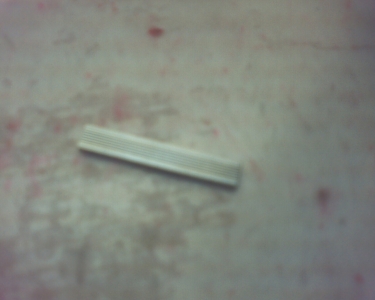

宽0.180，深0.238，6条沟，公差都是+—0.001的。

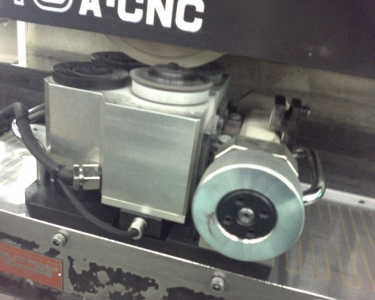

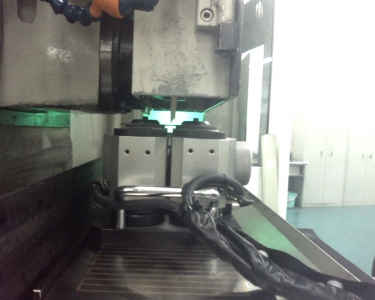

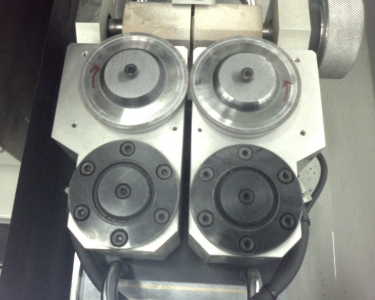

2 l( d1 G8 @" o9 W图中就是双向电子砂轮修整器。原理是机器两侧的小砂轮同时对主轴上面的砂轮进行磨削，这样就避免了砂轮侧面打不平，同时切削力相同，又能保证砂轮不爆裂。* z0 b* D7 _3 H# r

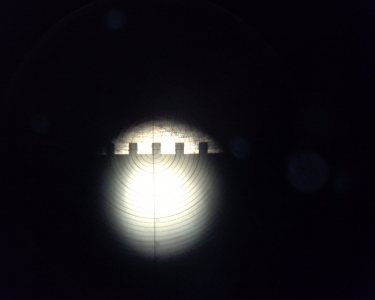

砂轮选用jw320，从显微镜中看，清角基本在0.01以下。6 ~, ?4 Y! M. K* L  n% ~& P* A8 H; V
这个机器有数显，砂轮制作过程中，在试件上打一下，看看厚度是多少，然后砂轮大多少旋钮就扭多少，很轻松控制砂轮的厚度。

评分

参与人数 1威望 +20 收起 理由
研磨者 + 20 感谢分享

查看全部评分

回复

使用道具 举报

发表于 2013-7-12 21:49:17 | 显示全部楼层
好强悍     没见过的 好东东       这要多少钱啊 ' v9 b: E3 p, b/ r& {
回复 支持 反对

使用道具 举报

发表于 2015-6-7 18:44:52 | 显示全部楼层
jgh1434 发表于 2014-4-12 21:41$ Q2 [  M1 t6 }) k4 e+ A4 b
一般的厂真还舍不得买

) t. l. ?4 T' T) r( t1 ?. q要鸡毛钱
+ X+ p* Y2 R, G' B& z' j2 Y! [; u0 `1 W- o% m
回复 支持 反对

使用道具 举报

refeng
发表于 2013-10-28 12:16:06 | 显示全部楼层
好强悍     没见过的 好东东
回复 支持 反对

使用道具 举报

许昌
发表于 2009-5-11 21:18:44 | 显示全部楼层
好强悍     没见过的 好东东       这要多少钱啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-5-11 21:43:32 | 显示全部楼层
300万日元。NICCO(日兴)生产的。

点评

有梦最美
折合人民币19W多一台啊？真是好家伙！  详情 回复 发表于 2013-3-14 11:04
回复 支持 反对

使用道具 举报

mcangle
发表于 2009-5-11 22:39:34 | 显示全部楼层
好强的双向电子砂轮修整器　工具～
回复 支持 反对

使用道具 举报

波乃
发表于 2009-5-12 18:34:00 | 显示全部楼层
好东西 ！   可否借我们玩一下哈哈
回复 支持 反对

使用道具 举报

发表于 2009-5-13 23:21:25 | 显示全部楼层
贵家伙哦0 b6 a* [" j( n9 c/ }4 {( k. i& Z* V
装修刀手动的双向修整器我就见过啦# `& ]9 ^8 l5 g( x9 N- [9 d
电动还真少见
1 J1 m/ e0 r- }' u8 S$ S) B7 M. ~! O% O不过这玩意修出来还是再要用手工精修一下吧，" }& W$ e# U( }
特别是深槽
回复 支持 反对

使用道具 举报

发表于 2009-5-14 17:46:21 | 显示全部楼层
好强的双向电子砂轮修整器
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-5-14 18:35:51 | 显示全部楼层
深槽也不用再用手修理，这个机器就能搞定，但要注意的是，切入的时候一定要单方向进给，这样就能保证砂轮不跑偏啦。最薄的干过0.1的槽，13毫米左右深。

点评

yangjeig
大哥你在哪里上班能留个联系方法吗？  发表于 2011-7-25 18:29
回复 支持 反对

使用道具 举报

hs5813
发表于 2009-5-14 19:18:52 | 显示全部楼层
好家伙,长见识了,
回复 支持 反对

使用道具 举报

许昌
发表于 2009-5-14 19:34:26 | 显示全部楼层
深槽也不用再用手修理，这个机器就能搞定，但要注意的是，切入的时候一定要单方向进给，这样就能保证砂轮不跑偏啦。最薄的干过0.1的槽，13毫米左右深。/ P) Y( Z( ]  d
英雄胖胖 发表于 2009-5-14 18:35
' h3 R- \3 h8 K, D, ?

登录/注册后可看大图

/ ~; X* L: @) e5 n) Q1 B领教   领教    啦
回复 支持 反对

使用道具 举报

发表于 2009-5-15 22:29:41 | 显示全部楼层
真的是难得一见得好家伙，0 Y7 r, K$ Y5 B6 w$ e+ C' p
用它修砂轮的时候要手工先开下粗吧。
; h) j3 [, B: B老兄最好把它的使用说明书也能贴上来，让大家以后见到这玩意时，也都会用呀。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2009-5-16 00:01:39 | 显示全部楼层
手动打刀，留个0.2-0.3，就可以用这个机器啦。说明书是日语的，就不好用偏旁部首取笑大家啦。
回复 支持 反对

使用道具 举报

阳阳
发表于 2009-5-16 00:17:06 | 显示全部楼层
深槽也不用再用手修理，这个机器就能搞定，但要注意的是，切入的时候一定要单方向进给，这样就能保证砂轮不跑偏啦。最薄的干过0.1的槽，13毫米左右深。
3 ^  q: q' j6 \* O5 Q& m英雄胖胖 发表于 2009-5-14 18:35

0 B) B2 J1 d5 F6 H7 A8 E# T9 }- [8 q
登录/注册后可看大图

% {  y6 f. U/ |( Q; G哎呀   0.1   10MM的以前不知道谁能搞定    不错！！！！
回复 支持 反对

使用道具 举报

发表于 2009-5-17 19:31:14 | 显示全部楼层
好家伙，不过能买得起这样休整器的厂没有几个的
回复 支持 反对

使用道具 举报

LYH
发表于 2009-5-18 20:18:23 | 显示全部楼层

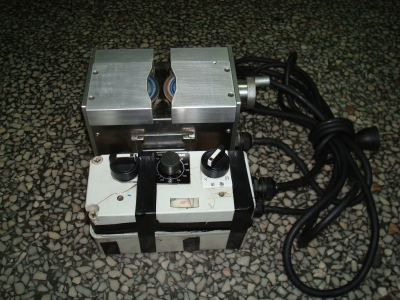

不错 和我们这的差不多,我门的是WASINO生厂的折合人民币6万.
+ H; Z4 D& S' c0 k7 w DSC02808.JPG
回复 支持 反对

使用道具 举报

发表于 2009-5-28 19:24:27 | 显示全部楼层
好强。长见识
