此种镶针怎样加工好保公差

许昌 · 发表于 2009-7-10 23:28:49

您需要登录才可以下载或查看，没有账号？注册会员

×

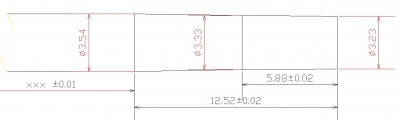

斜度太小磨削时斜度延伸不好保证不知那位有好方法即快又准

金属狂人 · 发表于 2009-7-10 23:37:27

修砂轮
用表面投影检测

Chendan0769 · 发表于 2009-7-10 23:39:21

开玩笑，这么小的斜度，还要保证长度正负两条以内，那圆的精度要到多少？

金属狂人 · 发表于 2009-7-10 23:45:21

但这样是最容易保证的方法

许昌 · 发表于 2009-7-10 23:50:56

是啊我现在是这样做的但也不大好弄慢啊公差只能保证加减五思

409604606 · 发表于 2009-7-11 20:30:35

哈哈.这东西.我这个刚来的人也磨过.

但要两个丝也太精了吧.

也是斜实在太小.我今天磨了几只.幸好我们是做的粗件
没那么高的要求.

409604606 · 发表于 2009-7-11 20:31:23

对了.关于投影谁能给简单介绍下吗.

我都从来没接触过

有梦最美 · 发表于 2009-7-11 22:28:22

修砂轮,保证上下落差,那斜度就好保证了,上下下0.005mm那么斜长就跑好多，所以保证上下落差，那就要修砂轮对刀的功夫要好啊，．．

lijingyuan · 发表于 2009-7-12 08:40:22

垫正弦台，，，用砂轮底部磨，，修斜度，，沾到小圆就OK~~

kingonlen · 发表于 2009-7-18 20:52:01

0.02应该不太可能，即使能的话，成本也不合算

许昌 · 发表于 2009-7-19 22:41:42

关键是后面的加减0.01的公差。这种工件磨出后容易有裙边，量都没法量

liutao007 · 发表于 2009-7-19 23:40:07

修砂轮，测斜度大小，对刀进数，0.02没问题

也只能这样做精度相对好保证点

liutao007 · 发表于 2009-7-19 23:41:31

垫正弦台，，，用砂轮底部磨，，修斜度，，沾到小圆就OK~~
7 `, {5 v. ?: c3 ^lijingyuan 发表于 2009-7-12 08:40
9 R/ n3 h4 D$ O% r! D m- P; W

登录/注册后可看大图

这样不可取呀

liuweiming · 发表于 2009-7-20 00:01:59

我觉的做好外圆用成型砂轮磨这样可以保证这精度``

好男人GOOD · 发表于 2009-7-21 20:20:21

我认为洗砂轮，碰数下能保证的

liushan5212 · 发表于 2009-7-21 21:04:25

0.02根本就测量不出来嘛@你们测量不出来别人也测量不出来,就不用保证那么准啦
