跪求怎么修不规则R角

sfhlder · 发表于 2012-10-21 23:15:27

这个很简单的，照修完全能搞出来。不用弄的太复杂，楼主是新人没经验.

曹峰2012 · 发表于 2012-10-31 20:47:19

sfhlder 发表于 2012-10-21 23:15
8 d; u& h) i8 t: \3 ]

登录/注册后可看大图
1 U$ \( Y& s8 y+ }. h) j5 P
这个很简单的，照修完全能搞出来。不用弄的太复杂，楼主是新人没经验.

你好可以说的明白点吗，R角垫好后 XY轴清零，XY要的书怎么算出来

sfhlder · 发表于 2012-10-31 21:35:27

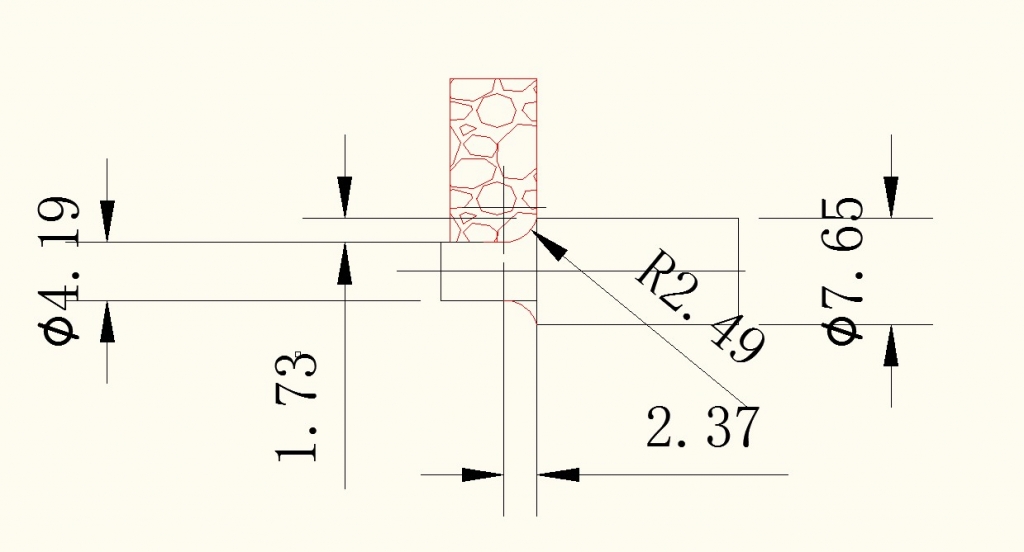

看这些人都弄得这么复杂，把楼主都弄糊涂了.修个1/4的R2.49，Y轴用直角壁碰顶针端面，按图纸标数进数，然后再多进去(2.49-2.37=)0.12 ，方法很多种。

sfhlder · 发表于 2012-10-31 21:47:28

曹峰2012 发表于 2012-10-31 20:47
8 M9 Q% O# S0 G! M

登录/注册后可看大图

/ l6 P0 B9 G; E6 D! U- h# Y你好可以说的明白点吗，R角垫好后 XY轴清零，XY要的书怎么算出来

z轴下数(7.65 - 4.19)/2, 不知道你看懂没有?你师傅这个都不教你么{:soso_e115:}

君为红颜醉 · 发表于 2012-11-8 02:01:02

HUANGSHIFU2008 · 发表于 2013-6-7 01:11:20

见识了----不错哦---谢谢大家----辛苦了{:soso_e160:}

ZHENG天天 · 发表于 2013-6-16 22:17:14

弹指年华发表于 2012-9-19 22:58
9 G$ _; f, y/ J! M9 L6 a% r

登录/注册后可看大图
5 V' T% F* f9 ], a
这个很简单，只要你脑子够灵活就知道怎么做了

{:soso_e113:}

ZHENG天天 · 发表于 2013-6-16 22:17:57

自由人719 发表于 2012-9-19 08:22

7 B5 g* F& E% Z3 J) ~
登录/注册后可看大图
' f: T4 m0 s- J6 f3 s/ I0 f

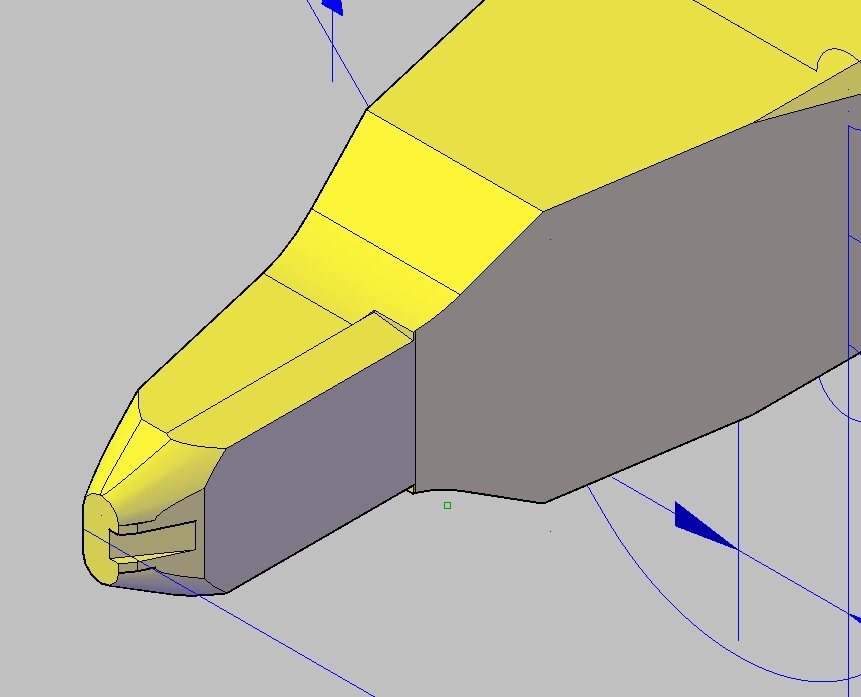

不知道这个图你能不能够看懂了

在清楚不过了

yangjiahua · 发表于 2013-6-25 19:16:40

学习学习！！！{:soso_e117:}

无心云 · 发表于 2013-6-28 22:19:08

随风的记忆发表于 2012-9-23 21:25
2 K4 N& o$ j5 F5 R# F一个是Y轴少进0.12修出来就可以,.一个是照平时1/4的R修,照磨,也一样,]

[img]file:///C:\Users\lenovo\AppData\Roaming\Tencent\Users\455704140\QQ\WinTemp\RichOle\_U(E}BX{[}1D38KR3)AH[]E.jpg[/img][img]file:///C:\Users\lenovo\AppData\Roaming\Tencent\Users\455704140\QQ\WinTemp\RichOle\_U(E}BX{[}1D38KR3)AH[]E.jpg[/img]

曹峰2012 · 发表于 2013-6-29 07:18:10

无心云发表于 2013-6-28 22:19

你好，你的意思是R器垫好R角后，XY轴碰数归0，Y轴退0.12，X轴下到零位，

无心云 · 发表于 2013-6-29 23:01:13

曹峰2012 发表于 2013-6-29 07:18! t1 R t# g! R: M& T: O
你好，你的意思是R器垫好R角后，XY轴碰数归0，Y轴退0.12，X轴下到零位，

file:///C:/Users/lenovo/AppData/Roaming/Tencent/Users/455704140/QQ/WinTemp/RichOle/]2768X82@OD@4DOS3%25WB_I5.jpg file:///C:/Users/lenovo/AppData/Roaming/Tencent/Users/455704140/QQ/WinTemp/RichOle/]2768X82@OD@4DOS3%25WB_I5.jpg

无心云 · 发表于 2013-6-29 23:01:59

曹峰2012 发表于 2013-6-29 07:18+ `1 m" x$ \ |: d# n
你好，你的意思是R器垫好R角后，XY轴碰数归0，Y轴退0.12，X轴下到零位，

file:///C:/Users/lenovo/AppData/Roaming/Tencent/Users/455704140/QQ/WinTemp/RichOle/]2768X82@OD@4DOS3%25WB_I5.jpg

无心云 · 发表于 2013-6-29 23:05:52

无心云发表于 2013-6-28 22:19

file:///C:/Users/lenovo/Desktop/]2768X82@OD@4DOS3%25WB_I5.jpg

天涯人 · 发表于 2013-6-30 01:34:45

呵呵···

随风的记忆 · 发表于 2013-7-7 09:53:17

曹峰2012 发表于 2013-6-29 07:186 j, k* B- T* H' d7 J; x4 W) V
你好，你的意思是R器垫好R角后，XY轴碰数归0，Y轴退0.12，X轴下到零位，

是的,这样修出来就可以按图数去磨就可以了
