比比谁的招更绝？(2)

jingjingjingmi · 发表于 2009-9-1 21:54:34

这个图缺少轮廓线啊看不懂有没有看懂的来个3的吧我是画不出

bliang2008 · 发表于 2009-9-4 16:49:04

不大明白。。。

阳阳 · 发表于 2009-9-4 21:24:32

像手机上的R！？？？平面磨床磨那1毫米是通不过的！只能用象冲子做个夹具调中心，和垫斜度来做.....没做过

有梦最美 · 发表于 2009-9-5 20:57:01

看不懂，你发个3D看看吧。视图也对不起来

samjoy · 发表于 2009-9-6 20:09:30

我想不通，阶梯形那里要怎么修凸R，，，，知道的大师请指教！！~~
我的QQ：1004110118......请多多指教

jingjingjingmi · 发表于 2009-9-7 20:37:52

能找到圆心即可

kingpuwer · 发表于 2009-9-10 19:22:11

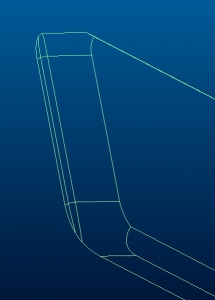

我想画个3D图的，水平太臭，画了1天没画出来！

kingpuwer · 发表于 2009-9-10 19:22:51

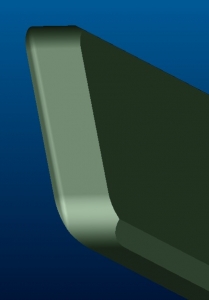

但我知道京景精密的那个3D是不对的，还有一个让位没在3D上体现出来！

风云659889418 · 发表于 2009-9-10 20:52:25

这个以前狂人发过个两面斜度棱角接R的贴子。但我认为不对，因为那个R是上面小下面大，并不是一个通的。这个用磨床应做不出来，以前公司很多这类零件，是用斜面电极（铜公）放电走程式加工的

风云659889418 · 发表于 2009-9-10 20:59:27

而且图纸上的R是在平面中的R，放入立体中加工的R值（砂轮的R）不是平面图纸中的R，这个也不好换算。
这个放电加工很快。磨床打斜面砂轮，做夹具用冲子成型器能不能做出来还是个问题，而且太费时。

362066166 · 发表于 2009-9-11 13:54:12

直接用R机磨啊1.0的都不用让

362066166 · 发表于 2009-9-11 13:57:09

R1接1.0对刀准长度不会小的

jingjingjingmi · 发表于 2009-9-11 19:54:44

就是因为图纸看不明白所以要求你画3D啊

kingpuwer · 发表于 2009-9-11 21:18:21

唉，我就是好久没用3D了，画不出来呀！

jingjingjingmi · 发表于 2009-9-12 19:10:14

有时间去拜访你

hhd160 · 发表于 2009-9-13 23:25:04

图纸都看不明白
弄个3D的上来比较容易看清楚
