两圆孤切点计算，请高人指点！

qshnfj · 发表于 2013-5-31 09:13:19

本帖最后由 qshnfj 于 2013-5-31 19:20 编辑

soseen 发表于 2013-5-30 23:29
. S8 S) v3 q! c; _

登录/注册后可看大图
' w0 Z, i: ^) w1 \5 x5 V
你这个大R给错了应该是77。这样才能和小r相交。其他的我都用CAD拉出来。

只要小圆直径不≥宽（45）的尺寸，总有一个大圆与之相切，可参考我立的方程式。化简后为：

soseen · 发表于 2013-5-31 18:05:58

qshnfj 发表于 2013-5-30 23:51
- P% T- l, A; y! P, ~" C

登录/注册后可看大图

* g6 \/ R G# e! Z8 u1 _. f1 D这下可以看明白了真费劲

数学学的很好。强大。。

qshnfj · 发表于 2013-5-31 19:23:50

soseen 发表于 2013-5-31 18:05
3 B9 I# N5 S) f6 U; C- P c- l+ u

登录/注册后可看大图
9 _' K7 \) A5 D4 C; J7 E2 }& d
数学学的很好。强大。。

谢谢！大家能看明白，我也就算没白忙了。

kenhwo · 发表于 2013-6-12 13:17:32

很感谢高手们关注此帖

kenhwo · 发表于 2013-6-12 13:20:40

qshnfj 发表于 2013-5-30 23:51
{2 H$ i; a2 \& s

登录/注册后可看大图
4 V' ~% S' e1 S
这下可以看明白了真费劲

{:soso_e142:}谢谢高人指点，我正在消化中！！！

一点 · 发表于 2013-6-13 11:17:59

有点复杂，。

junfeng · 发表于 2013-7-7 03:56:28

客户一般发有电子图档,用CAD标注一下就好了,现在有谁还去算啊,
要跟上时代啊,做磨床CAD不能不学

小手乱磨 · 发表于 2013-7-8 20:22:26

junfeng 发表于 2013-7-7 03:56
( y" q$ w' y5 i% {& S X客户一般发有电子图档,用CAD标注一下就好了,现在有谁还去算啊,1 u; i2 R" O0 P( E
要跟上时代啊,做磨床CAD不能不学

别把话说那么绝、谁说自己算数得就是跟不上时代？？？？啦个角度自己算快还是画图快？？？有利与弊、、磨床没有电脑吧。。你上哪里啦数、、NC？？办公室？？有那时间早就算出来了。。。。那个快用那个、、、就这么简单、、、、、再说了、、磨床虽然都会开了、、、但知识方面、、你们远远不够、、、不是会开两下磨床就是师傅了、、、请问现在有几个人能不靠CAD啦数得？？有几个能笔算出来得。。很简单得一个例子、、、、3段圆弧接一起得原理图。。你会手算么？？？请问手算落伍了么？？？？？？？？？？？？

junfeng · 发表于 2013-7-9 18:02:55

3段圆弧接一起得原理图,也许你会算,我是不会算,能做出来才是硬道理,不要把公式死记,我很多很多公式都不会,但像楼主的那图有很多未知数,难道你还要去算,这只能说太OUT了,每个厂想要找个电脑还是很容易吧,

蓝雪568796775 · 发表于 2013-8-20 23:13:33

公式代入尺寸不知道怎么解？

jixin · 发表于 2013-9-18 19:54:51

我几何没学好

弹指年华 · 发表于 2013-9-18 20:40:42

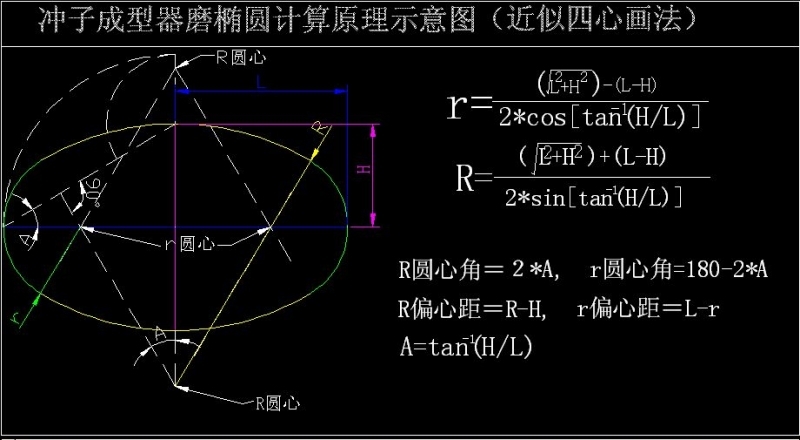

这是别人发的图，我拿来给大家看

把这个看懂就木有问题了

吸血鬼 · 发表于 2018-4-6 16:59:48

我觉得这个大R图纸有必要标上去
