轧辊车刀技术贴

[复制链接]
发表于 2013-6-27 19:34:20 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
车轧辊的刀具技术总结
(华菱超硬刀具研发部)
一, 车轧辊常用机夹车刀型号选择:
* I9 X. O4 H8 M( b! I3 J
大型轧辊常采用重型轧辊车床加工,重型轧辊常用机夹刀柄40*40刀方;常用刀杆角度为45度机夹车刀和圆弧车刀。部分小型轧辊亦采用25*25机夹刀柄和32*32机夹刀柄。机夹刀柄的主偏角根据轧辊“长径比”选择,细长轧辊常用90度或75度机夹车刀,“粗壮”轧辊常用45度或圆弧车刀加工。+ `  I4 {# S, E; O
二, 车轧辊根据切削余量和加工状况选择PCBN刀片尺寸型号:: X' j. ?$ ?4 w3 Y7 y* `1 X
选用BN-K1牌号立方氮化硼刀片加工铸铁轧辊时,一般使用RNMN200800,RNUN200800,RNMN150700,RNUN160800,RNUN150716,RNMN150716尺寸型号。5 s. u; {# b* }% y2 H# ~: _1 d1 {
选择BN-S20牌号立方氮化硼刀片加工锻钢冷轧辊常用刀片型号为SNMN120712,SNMN120412,SNMN120408,RNMN120400。

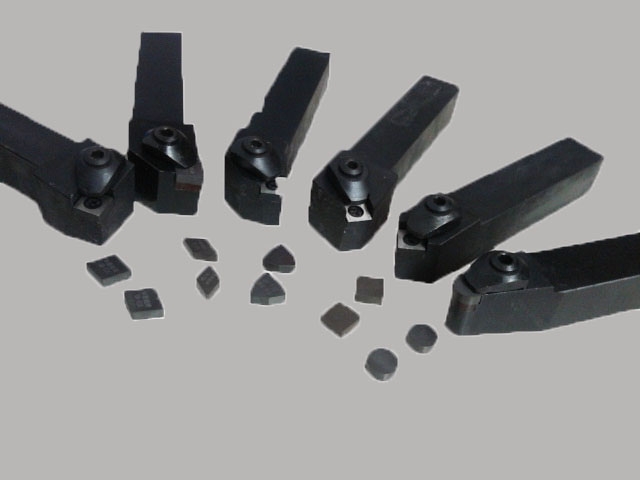

加工轧辊的机夹车刀和刀片如图示例:

华菱超硬轧辊车刀

华菱超硬轧辊车刀
三, 车轧辊刀片(刀头)选择及切削参数指导:+ x6 _4 _& X% e7 N
选择原则:1,轧辊材质,2,轧辊硬度,3,轧辊的切削余量及热处理方式。
1 x3 w* P' z6 K- U1 \- s9 W2 `根据车轧辊用的刀片牌号对应的轧辊材质,可分为三大类: & p) A$ ^- ~7 p- ]. i& H3 p8 w+ v- Y
1,车硬度较低的轧辊:
1 r2 |4 J, L" B3 d" J7 r
如球墨铸铁轧辊,高合金铸铁轧辊,常用于热轧辊,支承辊,中间辊,其特点是相对工作辊来讲一般硬度较低,车这类轧辊,普通合金刀具即可加工,常用刀具牌号YG6或YG6X。* n8 e# [  M! Z6 |0 `
2,车高硬度铸铁轧辊:
9 p( X  q9 y, s2 N如车冷硬铸铁轧辊(含无限冷硬铸铁轧辊),车高镍铬轧辊,车高铬铁轧辊,车含硼高速钢轧辊,车半钢轧辊(含铸造半钢轧辊和高碳半钢轧辊);车镍铬钼离心复合轧辊。车此类轧辊时,因轧辊硬度较高,轧辊毛坯一般伴随着气孔,沙眼,包砂等铸造缺陷,对刀片的抗冲击性、耐高温、耐磨损性能要求很高。过去,此类轧辊常用陶瓷刀片加工,刀具容易崩损,目前,加工此类轧辊常用立方氮化硼刀片牌号为BN-K1牌号。此牌号保持了PCBN刀具硬度及耐磨性能优异之外,抗冲击韧性较好,不宜崩损,可对轧辊拉荒粗车,是目前最抗冲击的高硬度立方氮化硼刀片牌号。此牌号能承受较大的切削深度,金属切除率高。其常用切削参数如下:8 r% X8 C7 Y+ c* I
以BN-K1牌号HLPCBN加工HSD82硬度的高镍铬铸铁轧辊为例:单边切削深度可以达到12mm;走刀量1.5mm/r。( k0 S) T: [4 b; }# ?9 N! Y! \

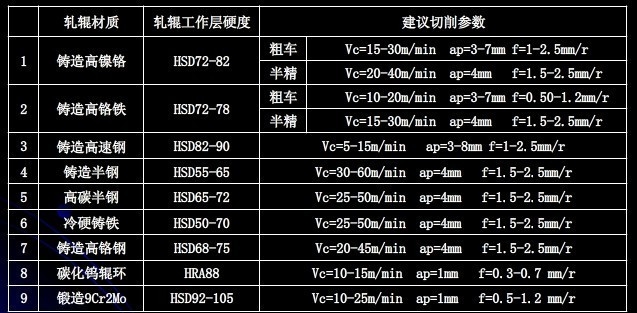

BN-K1牌号HLPCBN加工高硬度铸铁材质轧辊切削参数:

轧辊加工参数

轧辊加工参数
3,车高硬度锻钢冷轧辊:$ p/ F& `& i5 _4 c8 x1 s
如车GCr15滚动轴承钢轧辊,Cr3,Cr5,86CrMoV7,9Cr2Mo轧辊。此类轧辊毛坯为锻件,热处理后常用作冷轧工作辊,常用刀具牌号为BN-S20牌号立方氮化硼刀片。4 _* d3 s7 E# J0 j) a
BN-S20牌号立方氮化硼刀片,是国家重点产学研科技攻关项目成果,采用非金属粘合剂和PCBN精粉制成,其沿袭BN-K1牌号刀具韧性的同时,特别针对长铁屑材料锻钢冷轧辊研制而成,在加工锻钢冷轧辊时,耐磨性能是普通立方氮化硼刀片寿命的3倍左右。  J" \+ c1 _8 e5 c
BN-S20牌号PCBN刀片车锻钢冷轧工作辊的切削参数:3 G% ?+ m( }$ E
(1),以加工瑞典锻钢冷轧辊(硬度HRC67)为例:切削深度4-7mm,线速度90m/min;寿命是国外某品牌PCBN刀片寿命的2.5倍。
) T. d2 f4 l1 R' P0 E(2),车削修复9Cr2Mo冷轧工作辊时,采用BN-S20牌号,同样可以取得很好的效果,刀片寿命是国内PCBN刀片寿命的4倍以上,且在车削修复冷轧辊时,遇到皲裂部位不崩刀,保证了PCBN刀片使用的安全性和经济性。
4 f* K& D& U( `& K$ X  y% z
三,轧辊材质及常见硬度:3 _, O/ N+ s) C+ d6 K
BN-K1牌号和BN-S20牌号PCBN刀具加工轧辊硬度和轧辊材质范围(注意,轧辊硬度低于HSD70以下也可选用硬质合金刀具牌号如YG6,YG6X等。轧辊硬度高于HSD75以上甚至达到HSD110的轧辊可以选择BN-K1和BN-S20牌号(具体牌号根据轧辊材质选择)

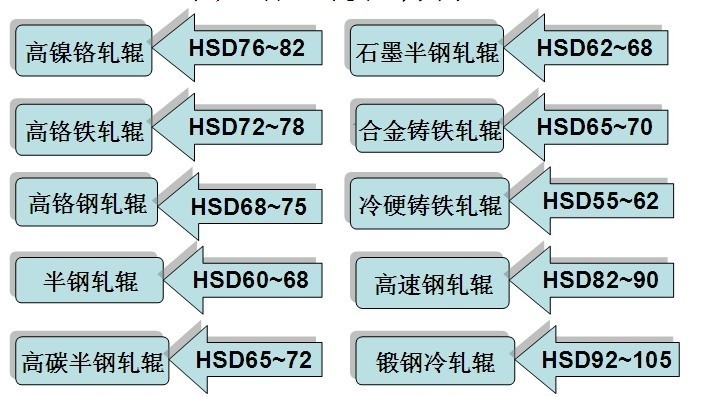

" ~7 z1 C: w3 j& S6 H轧辊材质及轧辊硬度范围对照* {; d' g& {; |* r: e4 B9 x# l
    华菱超硬刀具研发部提醒您注意:车轧辊时,轧辊硬度不是选择刀具材质的唯一标准,最重要的是根据轧辊材质选择PCBN刀片牌号。

; v* q; f8 E7 o9 L6 u) d
发表于 2013-7-7 22:26:00 | 显示全部楼层
我用yw1就搞定了
