找到个中心高的计算公式想请高手来点评下

初脗╰給ㄋ煙 · 发表于 2013-9-19 20:30:46

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

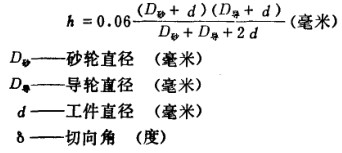

工件的中心高是随工件的直径和砂轮与导轮直径的大小而变化的，对于直径小于6毫米的工件磨削时中心高可以取工件的半径作为中心高，即 h=1/2d工件直径大于6毫米时可以按以下这个计算公式得出

(D砂+d)X(D导+d)
h=0.06----------------（毫米）
D砂+D导+2d
式中：D砂=砂轮直径， D导=导轮直径， d=工件直径

研磨者 · 发表于 2013-9-20 05:59:17

到目前为止，无心磨没有一个非常准确的公式，而目前所有的公式只是个大概接近。

因无心磨在磨削过程中工件是移动的，砂轮和导轮的直径是在不断的变化的，影响圆度的因素很多。

个人建议多按工件的形状和大小来判断中心高。如果这样算下来就没啥效率了。

一般中心高减去工件半径比机床中心高5-10mm 之间基本都没什么问题，特殊的工件可适当加高。

我恨我痴心555 · 发表于 2013-9-20 10:33:12

什么啊？

心想事成 · 发表于 2013-9-21 20:31:55

要是不知道机床中心高呢

圆锥滚子无心磨 · 发表于 2013-9-21 21:11:30

心想事成发表于 2013-9-21 20:319 e. l2 {" ^: w3 y. h1 a
要是不知道机床中心高呢

导轮和砂轮进刀进到一块，量一下就是中心了

白夻 · 发表于 2013-10-5 09:05:56

这个公式是很经典的，也比较实用。计算也比较简单，并不影响效率

白夻 · 发表于 2013-10-5 09:11:30

另外还有一个金钢笔偏移量公式也比较实用改天有时间我给弄上来让同志们提提意见

爱学者 · 发表于 2013-10-18 20:44:07

心想事成发表于 2013-9-21 20:31/ ^6 t5 I% [. Z9 T% e5 v# J
要是不知道机床中心高呢

机床说明书上都有记载中心高的

磨刀小伙 · 发表于 2013-10-18 21:09:56

好好学习天天向上
