楼主: 鲨鱼

[维修] 瑞士刮花

  [复制链接]
发表于 2014-1-17 10:29:25 | 显示全部楼层
水平很高者,金钱只是其一,还有更多的是尊重!6 l# B* E/ d" ^  }1 H2 G
楼主慢慢道来,会有很多人耐心听并且学的!论坛内一直存在的人更多的是耐心学习并且用心的人!但是也有一些‘高人;只看不说,不算真高!’
1 i; l5 q3 a6 v; U: S, \来自安卓客户端

点评

激将法?没时间哦,看甄嬛传要紧!  详情 回复 发表于 2014-1-17 10:55
 楼主| 发表于 2014-1-17 10:55:30 | 显示全部楼层
张国耀 发表于 2014-1-17 10:29
& x4 D6 X( c$ c' j水平很高者,金钱只是其一,还有更多的是尊重!
2 d& H7 ~4 l9 l" [0 p- |楼主慢慢道来,会有很多人耐心听并且学的!论坛内一直存在 ...

3 e  V2 Y7 W% t" a+ Q* ^6 X0 R5 s激将法?没时间哦,看甄嬛传要紧!
发表于 2014-1-21 12:48:19 | 显示全部楼层
当然是全身SPA
发表于 2014-1-22 11:14:54 | 显示全部楼层

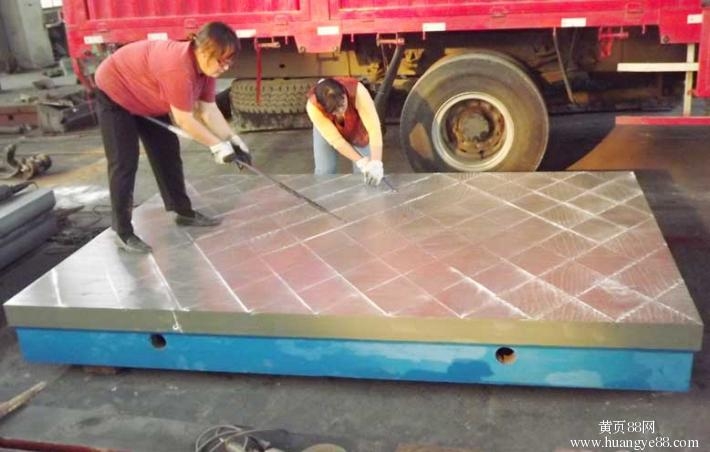

会一点铲刮,像这个可能是发力点不同罢了。
 楼主| 发表于 2014-1-22 12:59:56 | 显示全部楼层
这个着力点好吗?呵呵~
hip scraping1.jpg
 楼主| 发表于 2014-1-22 13:10:47 | 显示全部楼层
真的去趟spa,就体会更深了。3 S' a) f8 ~* c0 H1 J
发表于 2014-1-23 11:18:12 | 显示全部楼层
鲨鱼 发表于 2014-1-14 09:36$ q8 E) n" x" t+ {$ a
呵呵,请教什么刮法与机床几何精度有关?屁股刮法?
, l& F# Y* v  v1 J/ ^2 R/ T! F
首先铲刮肯定是有精度的,机床很多位置的配合就有用到铲刮,铲刮是冷加工不会改变铸铁表层结构,不会对被加工铸铁施加多大的力,不会使铸铁形变,从而铸铁不会产生应力(铸铁冶炼制造过程中和机床自身重量等所产生的应力除外),所以得来的精度更持久。但坐标磨的导轨几何精度的保证不是通过铲刮得来的,有铲刮的工序,但最终是通过治具的研磨得来的。手动机床导轨上铲刮是在导轨几何精度出来后再加上去的,为了更好的储油减少摩擦。一般的平面磨和成型研磨的导轨是贴塑导轨(铁氟龙),那种导轨是通过铲刮得来的。

1 n0 w/ c  D7 K% s
 楼主| 发表于 2014-1-23 13:30:39 | 显示全部楼层
quote:但坐标磨的导轨几何精度的保证不是通过铲刮得来的,有铲刮的工序,但最终是通过治具的研磨得来的.quote。) S; N+ c' x, t, G& z- O$ W
4 _- W# ~8 R$ Y+ A2 f# k
首先要分清铲刮(scraping)和研磨(lapping)的区别:铲刮是修正较软金属精度的最有效方法,研磨对付较硬金属更有效。8 t! ?6 d1 n: e% w) Q
其次要谈机床导轨的区别:美国Moore坐标磨的母导轨是用镶钢导轨,瑞士Hauser是用铸铁导轨。镶钢导轨洛氏硬度在60,
% S$ V" Z# I' E: E& S靠铲刮是刮不动的,只好用研磨,而不是任何坐标磨的导轨几何精度都是研磨出来的!
8 M8 S# T; C) I: B0 I再则Moore的坐标磨镶钢导轨是装在铸件上的,如果没有铸件与钢导轨的接触精度,任你什么几何精度都做不出来的,导轨
/ g* F8 ]. F' z+ U走起来像蚯蚓在爬行!把Moore的镶钢导轨拿下来,就可以看到铸件的铲刮面有多精密!!!再看看Moore的立柱导轨,母导轨是铸铁的,  l8 C5 s4 ~6 U8 f: e3 r4 F
上下直线度全靠它保证,怎么研磨?铲刮干吗?研磨只是对特定的导轨及特定的导轨材料而做的铲刮无法达到的微修正(这里说“微修正”& C3 o5 ^9 E! `3 F" H1 g: B' a
是它的加工效率记低)。
1 M$ x0 o# G5 x) Y" f6 K# [7 p7 n最后说说动Moore的X-Y动导轨,都是铸铁,满满的铲刮印。是研磨后为了储油?看仔细了,都是手工铲刮然后排花的。
6 I! W6 v$ s( S3 a# A4 U$ P当一条动导轨像一个怀胎8月的女人趴在一条无比精确的直线上,她吃口饭又拉泡屎,运动轨迹该如何?所以不要盲人摸象!; ^+ B3 x# G0 a5 k

7 i5 J/ q# B2 ]# f5 I* i! ]2 x8 `quote:手动机床导轨上铲刮是在导轨几何精度出来后再加上去的,为了更好的储油减少摩擦.quote( g( G2 ]1 S( s: E. U$ g1 G
这个有时间就写写,太长了!!!( M0 f; {+ s6 j( x3 a
回复 支持 1 反对 0

使用道具 举报

发表于 2014-2-18 14:56:24 | 显示全部楼层
这技术帮啊
发表于 2014-3-28 14:54:33 | 显示全部楼层
刮研是门技术,要去深刻的体会方能了解啊
发表于 2014-4-2 17:53:51 | 显示全部楼层
很精密才这样刮
发表于 2014-4-6 09:50:50 | 显示全部楼层
长见识啊{:soso_e185:}
发表于 2014-4-10 22:30:54 | 显示全部楼层
拜读楼主高见解,good!
" u/ t3 N+ ?. P) y细细琢磨楼主的词,
- A6 O8 l+ x0 t% w0 V" Q4 v4 g玄妙中带着丝丝幽默。% f" _' Z1 A' j
哈哈哈哈哈
发表于 2014-4-11 07:44:50 | 显示全部楼层
受教了,虽然暂时用不到。
发表于 2014-4-13 10:23:21 | 显示全部楼层
需要那种蝉花,可以联系我,但人工很贵的(买的是技术与体力)。
发表于 2014-4-14 19:24:25 | 显示全部楼层
真棒  ,  我是钳工学出来   ,  对刮削有感情, 刮削 出来的纹路非常的没
