求大神这个斜度接R如何接

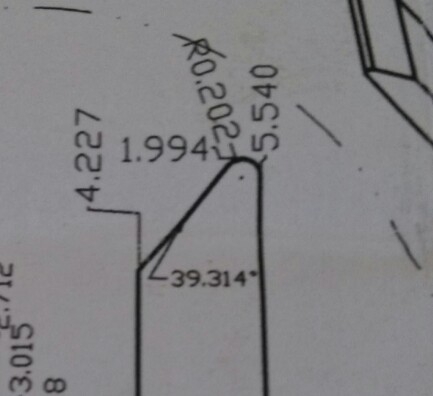

Q9527 · 发表于 2014-4-10 18:32:49

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

yangjeig · 发表于 2014-4-10 21:34:23

砂轮成型R参数：下刀 0.202
进刀 R+R*sin39.314
只能立起来做

yangjeig · 发表于 2014-4-11 10:57:57

Q9527 发表于 2014-4-10 23:43 大神分开来修r 该如何修'？来自安卓客户端

思路:把圆弧拆开为斜度r+90度r来接。
步骤:
1.砂轮两边修平。
2.把90度r修在砂轮里面，斜度r修在砂轮外面(给任意一边的r往接头方向修大10度左右效果更佳)。
3.确定r修好后投影砂轮记录需要用到的4个数，投影工件斜度小端尺寸并记录(一般这个斜度尖点做小一点接完R再倒过来做高度)
4.装夹工件:斜度面向内，直边朝外面(方便肉眼对刀，第二步中90度r修砂轮里面也是出于这个考虑)
5.直边对刀根据测得尺寸进数(考验基本功)
6.做完测量，因为砂轮和工件的各尺寸数据都事先测过所以做的过程中不用拿下来测，直接磨到根据测得数计算好的下刀量。
PS.
1.在砂轮上定R机修刀高度，圆弧半径精度和效率会更好。基本功练好了做这个很快。
2.发帖注意用词，不要让人把谦卑误解为奉承，求助就是求助实在点大家都喜欢，弄个大神在那都不敢来和你讨论问题了，我是在冒着大神的风险在和你讨论问题…

AZ321 · 发表于 2014-5-9 22:38:55

yangjeig 发表于 2014-4-10 21:34
' M' l, t+ y+ J% s2 N砂轮成型R参数：下刀 0.202
8 L% ~; e8 @" l1 K 进刀 R+R*sin39.314) ~" m" q' o9 N3 i+ o
只能立起来做

R机能修到那么高精度的R吗？

Q9527 · 发表于 2014-4-10 22:52:30

yangjeig 发表于 2014-4-10 21:340 D& \8 j6 _ x; p. [' _" t- C' {
砂轮成型R参数：下刀 0.202
5 V% I# p0 {: H- g! R4 t 进刀 R+R*sin39.314
" ^; D% z- Q( K' ]9 ~8 m1 n* Z# C* _只能立起来做

修的时候是进0.3几吗？

yangjeig · 发表于 2014-4-10 23:22:56

Q9527 发表于 2014-4-10 22:52 修的时候是进0.3几吗？

嗯是的 r机斜度调到不小于39.14度。

yangjeig · 发表于 2014-4-10 23:27:36

看看会不会撞到，撞到砂轮就分两次接，修一次r，分别修在砂轮两边，这样误差和误差会相互抵消，投一次影，对一次刀做完再测就可以了

Q9527 · 发表于 2014-4-10 23:43:34

大神分开来修r 该如何修'？
来自安卓客户端

Q9527 · 发表于 2014-4-11 12:05:27

yangjeig 发表于 2014-4-11 10:57

* _5 b. P5 U9 ~
登录/注册后可看大图

2 ~3 x+ y' @" w( @: B思路:把圆弧拆开为斜度r+90度r来接。; R& ]" p9 w# v/ y+ T
步骤:
& T& t' x+ a' F8 |& [1.砂轮两边修平。

登录/注册后可看大图

来自安卓客户端

Q9527 · 发表于 2014-4-11 12:06:48

yangjeig 发表于 2014-4-11 10:57
8 Q! b; b, C2 L

登录/注册后可看大图

" C8 u; m# r# `8 x思路:把圆弧拆开为斜度r+90度r来接。
4 t* Y' p* h0 ^ W# d" t步骤:9 m: ^7 i) y+ Q7 ?1 V5 J# h
1.砂轮两边修平。

谢谢
来自安卓客户端

一直走下去 · 发表于 2014-5-1 08:56:45

还是不懂。

年轻人 · 发表于 2014-5-3 18:20:18

yangjeig 发表于 2014-4-11 10:571 m, [; b1 Q J
思路:把圆弧拆开为斜度r+90度r来接。# `( K! K3 H4 x7 f
步骤: @9 X4 @. a1 w8 V# x' j9 e
1.砂轮两边修平。

05年就搞这种鬼东西，就是你说的这么做。

yangjeig · 发表于 2014-5-3 19:41:37

年轻人发表于 2014-5-3 18:20
/ w/ E9 j { m05年就搞这种鬼东西，就是你说的这么做。

{:soso_e100:}前辈你的书写到哪里了？

年轻人 · 发表于 2014-5-4 20:05:58

yangjeig 发表于 2014-5-3 19:419 m. s# `4 B. j) d5 v6 r, a$ g
前辈你的书写到哪里了？

前辈不敢当，。书写到斜度章节了，到了垫正弦规做斜度，手上没有此类图纸，故暂时卡在这里了，

yangjeig · 发表于 2014-5-7 10:57:37

年轻人发表于 2014-5-4 20:05 前辈不敢当，。书写到斜度章节了，到了垫正弦规做斜度，手上没有此类图纸，故暂时卡在这里了，

工程大慢慢来。只求精不求快，如果有用的上小弟的地方可以随时召唤。

yangjeig · 发表于 2014-5-10 14:41:08

AZ321 发表于 2014-5-9 22:38
1 w: C+ E; S# L9 y1 P0 N5 XR机能修到那么高精度的R吗？

实践需要严谨的理论支撑。
