[求助] 双斜度相异接R砂轮成型。

  [复制链接]
发表于 2014-4-26 16:16:15 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看,没有账号?注册会员

×
这么基础的东西还有这么多的争论。

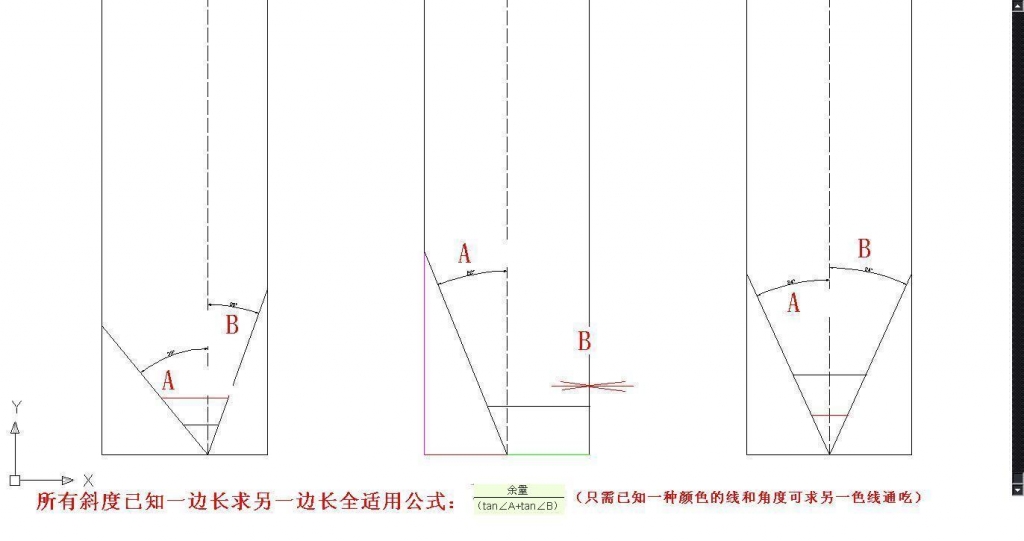

# Z: Y  e/ v: s8 I  d修好砂轮两边斜度,调好R和R机对应的两边斜度两边等高对刀,一边对刀归零另一边对刀后不要分中把数显值代入这个公式中 p1.jpg 得数就是X轴的抬刀量。
7 C5 |6 d/ o; U" I4 Z% M有了抬刀量前后移动对刀就可以修R了,这个也是一次OK。( C6 I! P+ d; ^  [' I% ~5 ?
" B: S' }6 K2 ^4 t' A, p& t; ?2 k

" E* m4 L' V, \$ o6 D$ C2 e# Q
4 @% b' x( H; P3 ]0 O/ |1 }* ~图中公式可以用于两边不同斜度成型,两边相同斜度成型$ z, L  e; v) C$ n+ q  f7 F4 j# }
单边斜度也行另一边斜度就是0度,有质疑可以提出会给出解释和正确的代入方法。) P0 f/ g1 l" ?9 Q+ ]# U" [
0 x$ f& U5 T( s) t1 f

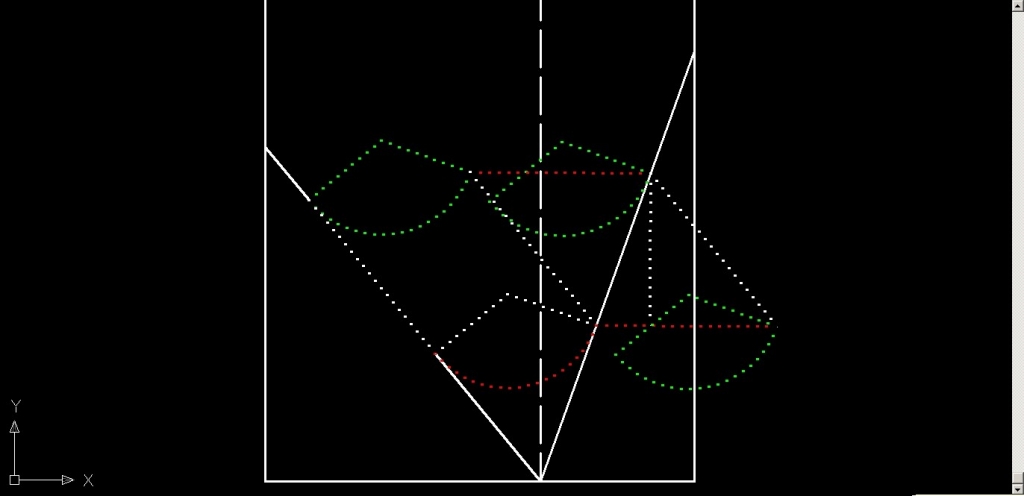

" n1 Q7 b! o0 v  f! s% S6 w% R原理图:不想解释的太详细了,好像论坛里太详细的帖子都不被认可
; G1 E2 }0 ]) R2 |% N: b AAA.jpg
1 n" L7 m" @% W4 u

- ]! ~$ Z; j" @2 Z最后奉劝大家认真对待这份工作,遇到问题多想想。; {) p5 q' i' J1 j
( ]7 D6 g* W+ q) ~. z! j! L4 Q5 k

! I+ W; J: N6 T$ J

评分

参与人数 1威望 +10 收起 理由
zbh286175494 + 10 说得简单易懂

查看全部评分

发表于 2014-4-26 20:03:28 | 显示全部楼层
本帖最后由 三岔口 于 2014-4-26 20:55 编辑
" T* k. r) G, y6 X5 i* U" q/ C; y
$ S) Q/ p- i% k. B3 B$ r; A也许我真的没有好好认真对待这份工作, 一年多了还是有很多不 会干起活来也比较粗心  烦躁的很
发表于 2014-4-26 23:11:18 | 显示全部楼层
要验证一下!7 Y9 b8 I1 y, l6 G+ Z* ]- L7 s
来自安卓客户端

点评

用两种不同的方法计算对比结果就基本验证了。  详情 回复 发表于 2014-4-28 23:32
发表于 2014-4-26 23:18:00 | 显示全部楼层
得出抬刀量是不是R机摆对应砂轮的角度碰一边碰另一边时按抬刀数抬刀分中即可对吗?0 N  h- z$ A% G8 |* B4 _- A* P
来自安卓客户端
发表于 2014-4-27 12:29:20 | 显示全部楼层
牛B+ s) a+ R' E9 k& P) `7 {$ D9 @
来自安卓客户端
 楼主| 发表于 2014-4-28 23:32:54 来自手机 | 显示全部楼层
如愿以偿 发表于 2014-4-26 23:11' N; P# B# J' ^8 X
要验证一下!* ]6 t! Q/ X" g+ v
来自安卓客户端

: T( P9 ~* A$ I4 B6 |- o3 V5 s用两种不同的方法计算对比结果就基本验证了。
发表于 2014-6-8 02:12:14 | 显示全部楼层
终于得到正解了
发表于 2014-6-15 19:59:11 | 显示全部楼层
两边多份几次中不行吗,最后不就分出圆心点了吗9 [& E- L$ V: E/ ]3 U& p1 F
发表于 2014-6-16 01:58:36 | 显示全部楼层
师傅,,x轴在那里归零,不然怎么知道抬刀多少啊,,,,,,Y轴不用分钟吗???
发表于 2014-6-24 21:54:47 | 显示全部楼层
学习了验证验证下{:soso_e113:}
发表于 2015-1-21 18:11:08 | 显示全部楼层
佩服{:soso_e100:}
发表于 2018-1-17 00:53:05 | 显示全部楼层
666666666666666,收下膝盖~
发表于 2019-12-30 20:30:17 | 显示全部楼层
公式不对.今天试过.
发表于 2020-7-5 11:49:35 来自手机 | 显示全部楼层
yangjeig 发表于 2014-4-26 16:16) P3 n/ w/ c9 o$ w. V
这么基础的东西还有这么多的争论。  g, v  e" L7 {9 ~# [
修好砂轮两边斜度,调好R和R机对应的两边斜度两边等高对刀,一边对刀归 ...
. N/ P0 [/ h* T5 r5 K. y) T
谢谢楼主的分享
来自: 微社区
发表于 2020-7-13 22:05:27 来自手机 | 显示全部楼层
谢谢分享
来自: 微社区
发表于 2021-1-25 15:08:42 | 显示全部楼层
厉害,这是好多大师不愿意教的压箱底技术
