斜面接圆弧超小篇，你可以做吗？

磨在南通 · 发表于 2014-7-27 21:08:45

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由磨在南通于 2014-7-27 21:24 编辑

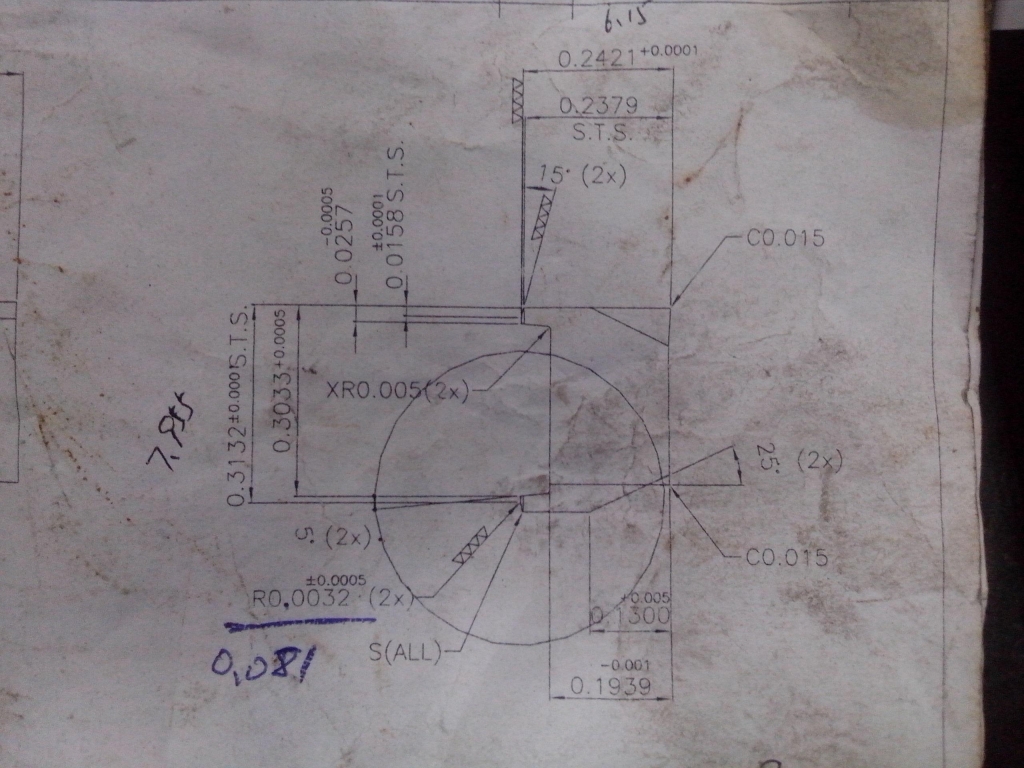

最近做到一张图纸，一看其他尺寸都可以保证，就那R，我靠这R平面磨可以磨吗？

登录/注册后可看大图

图纸尺寸是英制*25。4

磨在南通 · 发表于 2014-8-21 20:16:12

godblessme 发表于 2014-8-21 13:47# X: I. D T' x& @- V8 o% m) x/ p
砂轮打好，算好上下前后进刀值，再投影看进刀量

请大家计算一下成型圆弧尺寸再回答

DAQING · 发表于 2015-6-11 21:40:18

这是美式磨具备件吧。标注尺寸是英制的。公差没那严。+-0.0005*25.4=+-0.012. 一个程式就可以。

吸血鬼 · 发表于 2018-2-25 02:42:26

顶一顶
涨知识

ywh · 发表于 2014-7-28 03:00:17

可以，我这经常磨这么小的R0.05到0.2

磨在南通 · 发表于 2014-7-28 20:49:56

ywh 发表于 2014-7-28 03:00
- _0 F- ~# j; q7 h; i7 F( j可以，我这经常磨这么小的R0.05到0.2

不是四分之一圆弧，是斜面接圆弧！

ywh · 发表于 2014-7-28 22:10:47

一样，就是下数不好下。看投影下数。0.02深的R一样接

ed7215049 · 发表于 2014-7-29 23:12:29

是外资企业吗看样子精度挺高哦

weige · 发表于 2014-7-30 22:23:00

这么牛的斜度接R

认证费 · 发表于 2014-7-30 23:45:07

打成型砂轮接R怎么好对刀啊？

ywh · 发表于 2014-7-31 18:09:35

试切片投影，再碰工件或靠板

磨在南通 · 发表于 2014-8-1 21:52:18

请大家计算一下成型圆弧尺寸再回答

ckgogo1 · 发表于 2014-8-1 23:03:25

这个玩儿没有工具显微镜不好检测呀.投影不是那么准呀

godblessme · 发表于 2014-8-21 13:47:47

砂轮打好，算好上下前后进刀值，再投影看进刀量

HUANGSHIFU2008 · 发表于 2015-5-7 11:33:54

这个应该是日本的单吧

qhjmmj · 发表于 2015-5-28 13:29:11

可以做，鬼子的单吗，工件是什么材料，硬质合金吗？

qhjmmj · 发表于 2015-5-28 13:31:24

是在斜度上包R是不
/?//

jgh1434 · 发表于 2015-6-11 21:16:34

ywh 发表于 2014-7-28 03:00! G: d% d5 i( \( a& M X- ?0 x
可以，我这经常磨这么小的R0.05到0.2

拜托师傅看看是几位小数。
