内R----段圆弧怎么加工！

343051560 · 发表于 2014-8-28 21:34:33

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要登录才可以下载或查看，没有账号？注册会员

×

本帖最后由 343051560 于 2014-8-28 21:43 编辑

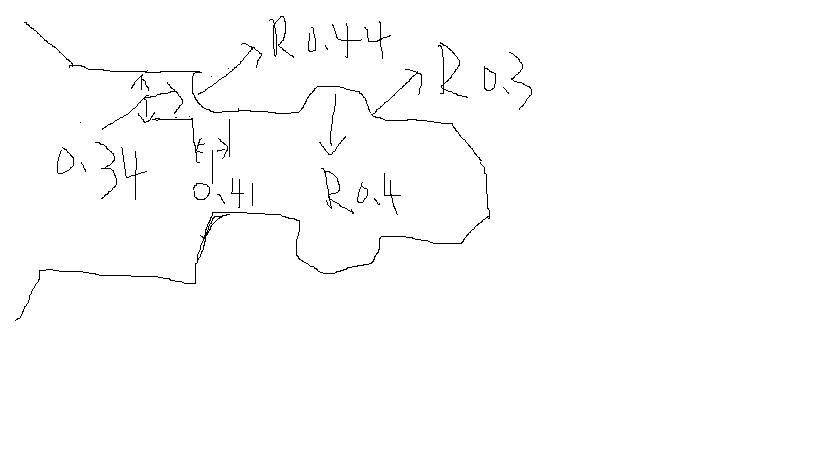

请问一个圆形工件倒扣内R段圆弧R大小为0.44，打高0.34，长0.41，我要怎么打砂轮才能保证这个数，我是这样打的，打个R0.44侧面归0，底归0，Y轴退出0.02，Y轴不动，下到数就可以了，（电脑查的数)这样对么，有没有什么工式啊！请大家帮帮忙，谢谢！（手工画了个图，不美观，但应该看得清吧，不会CAD，呵呵)

343051560 · 发表于 2014-8-29 22:42:50

没有人帮我讲讲么，有没有什么公式啊！

老古董 · 发表于 2014-8-30 00:21:31

这个公式就是

44-33 的公式

343051560 · 发表于 2014-8-30 14:29:43

老古董发表于 2014-8-30 00:21
. s/ Z& A+ v& f1 r) U- {- }& c这个公式就是
6 ]3 [# s T* Z; u' x$ P$ s, k" J* X3 o/ H8 L; ?# O# x7 I7 E: Y
44-33 的公式

哥们，这样是不对的吧，这是内R啊，不是外R！

六爷2012 · 发表于 2014-9-10 23:11:59

做这些圆件我们公司专业，之前做的比这难多了，197203947加我QQ

只想让 · 发表于 2014-9-27 09:04:16

Y///0 X底下留0.11不到数

痛苦 · 发表于 2015-7-30 21:57:54

郁闷吓我一跳；我还以为你这R 还留了点出来；楼主画图不标准哈；

十六哥 · 发表于 2015-9-16 22:59:51

你是在磨床直接磨出来工件？

987419916 · 发表于 2016-2-25 07:49:49

这是斜顶头部的那个，，葫芦片。。
来自: 微社区

老牛188 · 发表于 2016-12-16 07:37:05

我做的话中间一段修砂轮一体下来，0.44的单独修砂轮做到相却点就可以

惹浪亭 · 发表于 2016-12-20 17:31:59

这个不会，有么有大师能够公布一下方法？或公式？

zbh286175494 · 发表于 2016-12-28 22:38:28

这种样子的针做过几次了，前面那个外R倒是很多人不会。

吸血鬼 · 发表于 2018-2-24 16:38:53

画图呀，其实这些R，你光看图纸没看明白
但是只要你把圆心，还有整个圆画出来
看这段圆弧，你就可以理解
论坛里面已经有具体介绍，可查下
