有哪位师傅会修这个形状的砂轮啊，大家讨论讨论

974834956 · 发表于 2015-1-27 17:53:04

您需要登录才可以下载或查看，没有账号？注册会员

×

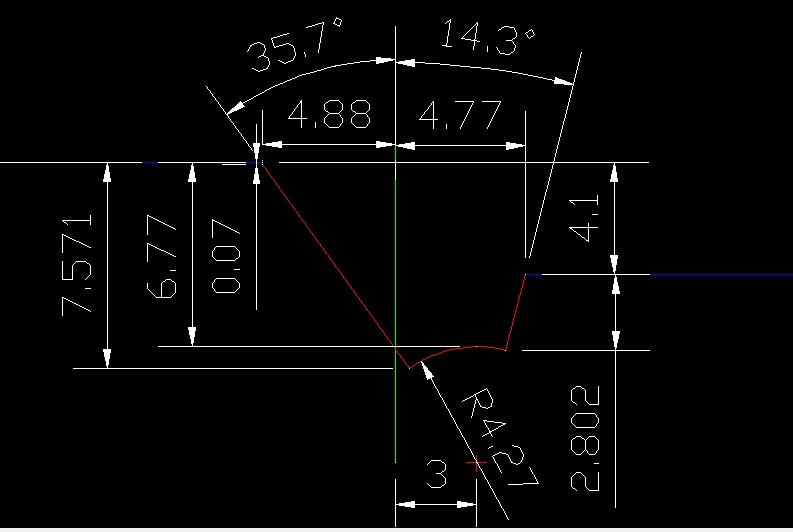

红色线条部分为要修的砂轮形状！

dyfdesign · 发表于 2015-1-30 09:52:54

为什么要这么做呢，可不可以用另外方式解决呢！

974834956 · 发表于 2015-1-30 23:00:36

dyfdesign 发表于 2015-1-30 09:52( s' D0 y a( F* ]
为什么要这么做呢，可不可以用另外方式解决呢！

这是打印机磁轴的磁条，我们是直接把砂轮修成型分几次磨出来，这些模具都是进口的，我就是修这种模具的，好像国内比较少吧，所以发出来大家讨论一下

hjp9112000 · 发表于 2015-2-23 16:12:32

可以修出来

caishanming · 发表于 2015-3-14 23:54:18

简单点的办法就是砂轮两边斜度修准，保留底面平面（最好是两面斜度对称的做点延伸），在砂轮垂直面上对刀分中再拉到R的中心归零，再在砂轮底部平面对刀按图中的下刀量（斜度有延伸就加上延伸量）下到位就可以了！

竹杆捅飞机 · 发表于 2015-5-5 16:58:07

什么磨床上用的，多大的砂轮？

江帆 · 发表于 2015-5-16 20:45:55

要求高吗？这个不难呀，先把斜度修准，在修圆就可以了呀，

9748349561 · 发表于 2015-5-16 22:32:23

江帆发表于 2015-5-16 20:45
) [; X5 ^) O8 ^# ]# [/ Q# [要求高吗？这个不难呀，先把斜度修准，在修圆就可以了呀，

嗯，方法不难，就是看修出来的精度了

吸血鬼 · 发表于 2018-2-25 04:00:16

可以修的出来
不知道精度要求是多少
