面试的问题，没搞出来啊————，

[复制链接]
发表于 2015-3-21 11:19:41 | 显示全部楼层 |阅读模式

马上注册，结交更多好友，享用更多功能，让你轻松玩转磨削论坛

您需要 登录 才可以下载或查看，没有账号？注册会员

×

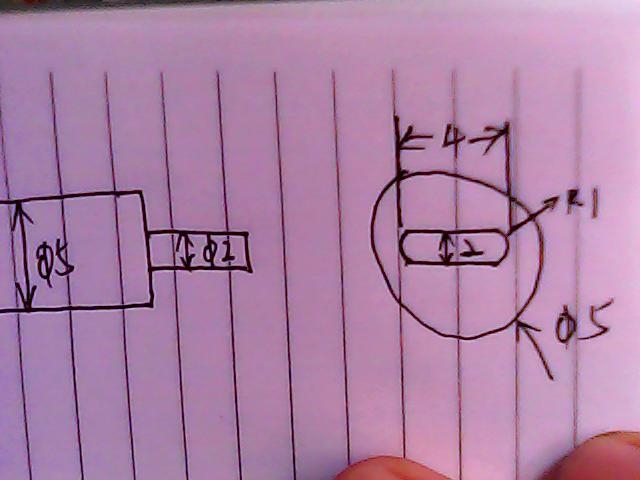

这个R1要怎 么搞出来啊——？？？0 P9 o9 ~  S% N0 x
照片 003.jpg
回复

使用道具 举报

缘份
发表于 2015-3-22 14:26:34 | 显示全部楼层
本帖最后由 缘份 于 2015-3-22 14:31 编辑
( e3 `5 {6 x3 {
0 Y) S: R) ^8 l! t" u- v8 D2 v这个东西属于冲模上的冲头，上冲子成型器。先把2和4的尺寸磨出来。注意4要留个一到两条余量。然后打表。就是在R的那三个边上都扫到0位（即一个点上）。把工件用目测到砂轮的中心。打上记号，磨到记号测量一下。加工R的时候只能转90度啊，可别转通了。另外一边同样加工。不知道我的描述清楚不清楚。
回复 支持 1 反对 0

使用道具 举报

方圆
发表于 2015-4-11 16:33:00 | 显示全部楼层
临界点 发表于 2015-3-26 23:36+ L. t% L+ h3 D
请教，磨DC53冲头料用什么沙轮好，厂里只有白刚玉砂轮，感觉不怎么好磨，新到的厂不给力啊
/ D' d9 @; t0 ]2 I% b1 J' X; x
现在很多小公司买的砂轮都假不好磨也正常，你告诉他哪种砂轮好用结果还是买假的，便宜呀，所以没好办法6 O$ r1 G+ B; ?6 M4 x

点评

ckgogo1
用这个砂轮TYROLIT.93A601H8AV217.很好磨的  详情 回复 发表于 2015-5-10 20:58
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-21 12:07:50 | 显示全部楼层
那个R1要怎 么搞出来
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-21 12:29:53 | 显示全部楼层
扁位长度不重要，
回复 支持 反对

使用道具 举报

发表于 2015-3-21 23:12:19 | 显示全部楼层
在哪面式做这个
% q. _1 ?- _* t& P( P
回复 支持 反对

使用道具 举报

yuxia
发表于 2015-3-22 19:58:21 | 显示全部楼层
3个平面打到同一个点即可！转半圆) D2 B, h5 G6 C8 W$ ^
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-23 20:30:37 | 显示全部楼层
缘份 发表于 2015-3-22 14:26

4 j& i3 [  ?, z" C8 C7 \& ^
登录/注册后可看大图

7 l/ y8 [7 g* _# n( T' E% `. T这个东西属于冲模上的冲头，上冲子成型器。先把2和4的尺寸磨出来。注意4要留个一到两条余量。然后打表。就 ...
6 b. c* V9 F" e
多谢多谢！校0位时主要校2那个方向，4的那个方两已经是中心了（分中磨的）是不是，呵呵，不是很懂，求教！# o0 q2 J/ [; j7 V. o2 |9 A

点评

缘份
都 是分中磨的呀。你问的也不是很清楚  详情 回复 发表于 2015-3-26 13:03
回复 支持 反对

使用道具 举报

缘份
发表于 2015-3-26 13:03:49 | 显示全部楼层
临界点 发表于 2015-3-23 20:30
1 v8 C! w# j- |& j4 e& j多谢多谢！校0位时主要校2那个方向，4的那个方两已经是中心了（分中磨的）是不是，呵呵，不是很懂，求教 ...

) e! l+ C0 M! O' ~1 A! b都 是分中磨的呀。你问的也不是很清楚
+ p; x" z' t3 q7 t( s; ?( ]0 B
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-3-26 23:36:55 | 显示全部楼层
缘份 发表于 2015-3-26 13:03
% z2 \) b" F. j# u# ?; [

登录/注册后可看大图
5 F  T6 A% P8 I9 y# _
都 是分中磨的呀。你问的也不是很清楚

5 P1 j* S/ L' A/ X请教，磨DC53冲头料用什么沙轮好，厂里只有白刚玉砂轮，感觉不怎么好磨，新到的厂不给力啊& k' `( Z  j, i! l! A& `8 a' B

点评

方圆
现在很多小公司买的砂轮都假不好磨也正常，你告诉他哪种砂轮好用结果还是买假的，便宜呀，所以没好办法  详情 回复 发表于 2015-4-11 16:33
回复 支持 反对

使用道具 举报

发表于 2015-3-27 17:40:26 | 显示全部楼层
学习的{:soso_e113:}
回复 支持 反对

使用道具 举报

发表于 2015-3-31 19:57:38 | 显示全部楼层
建议你先把2,4的尺寸磨到留1条，再把4 的尺寸那边敲到和2的圆心在同一个位置，然后研磨的时候转90度，建议不要90度，89度即可，怕圆心没有找好，碰到平面

点评

HUANGSHIFU2008
师傅不错嘛，老师傅就是老师傅，经验十足，学习了  详情 回复 发表于 2015-4-13 00:21
回复 支持 反对

使用道具 举报

发表于 2015-4-1 22:59:20 | 显示全部楼层
小弟学习了
回复 支持 反对

使用道具 举报

发表于 2015-4-6 10:39:17 | 显示全部楼层
双向冲子器，调好中心，摆正90°，实际加工的时候最好89°
回复 支持 反对

使用道具 举报

发表于 2015-4-6 13:00:57 | 显示全部楼层
正过，，中间那块有斜度接r，，还有偏心圆斜度接r....我以前正果
回复 支持 反对

使用道具 举报

5289123
发表于 2015-4-8 20:04:10 | 显示全部楼层
双向冲子器
回复 支持 反对

使用道具 举报
